Лабораторна робота № 11-12. Тема: Будівельні розчини

Мета: навчитися практично визначати склад будівельних розчинів за таблицею і визначити основні показники якості розчинових сумішей і розчинів.

Студент повинен знати: Що називають будівельним розчином; основні властивості розчинової суміші та будівельних розчинів; коротку характеристику спеціальних розчинів; галузі використання будівельних розчинів.

Матеріально-технічне обладнання робочого місця: прилад для визначення рухомості суміші, чаша з лопаткою, вимірний посуд, стандартна форма для виготовленні балочок, гідравлічний прес, прилад Міхаеліса, вода, цемент, пісок, гіпс.

Зміст і послідовність виконання завдання.

1. Визначення складу будівельного розчину за таблицями.

2. Виготовлення розчинової суміші.

3. Визначення рухомості розчинової суміші.

4. Виготовлення зразків-балочок.

5. Визначення межі міцності на згін.

6. Визначення межі міцності на стиск та марки розчину.

Методичні рекомендації з виконання лабораторної роботи.

Основними властивостями розчинової суміші є рухомість, середня густина, водоутримувальна здатність, водовідділення та розшаровуваність (ДСТУ Б В.2.7-114-2002).

1. Визначення складу складного розчину.

Склад будівельного розчину визначають за масою або об’ємом вихідних сухих матеріалів на 1 м³ розчину або відносним їхнім співвідношенням. При цьому витрату в’яжучого матеріалу беруть за одиницю. Для простих розчинів склад позначають, наприклад, 1:6, тобто на 1 частину в’яжучого матеріалу додають 6 частин піску. Для складних розчинів склад позначають трьома цифрами, наприклад, 1:0,45:5 (цемент : вапно : пісок).

Марка цементу	Склади по об’єму для розчинів марок
	100	75	50	25
Цементно – вапнякові і цементно-глиняні розчини
500 400 300 200	1 : 0,5 : 5,5 1 : 0,4 : 4,5 1 : 0,2 : 3,5	1 : 0,8 : 7 1 : 0,5 : 5,5 1 : 0,3 : 4 1 : 0,1 : 2,5	- 1 : 0,9 : 8 1 : 0,6 : 6 1 : 0,3 : 4	- - 1 : 1,4 : 10 1 : 0,8 : 7
Цементні розчини
500 400 300 200	1 : 5,5 1 : 4,5 1 : 3 -	1 : 6 1 : 5,5 1 : 4 1 : 2,5	- - 1 : 6 1 : 4	- - - -

При встановлених приведених у таблиці складів розчинів прийнято, що цементи марок 200-500 мають насипну густину цементу 1100 кг/м³. Якщо насипна густина цементу, що використовується відрізняється більш ніжна 10 %, то склад розчину необхідно перерахувати.

Пісок прийнятий у пухко насипаному стані із вологістю 3-7 %. Вапно прийнято II сорту густиною 1400 кг/м³; якщо використовується вапнякове тісто І сорту кількість тіста зменшують на 10 %. Глина прийнята у вигляді тіста із глибиною занурювання стандартного конусу 13-14см.

Визначити склад складного розчину за таблицями. Розчин цементно-вапняковий марки 50 для цегляного мурування. Матеріали: портландцемент марки 400, з насипною густиною ρ_ц=1,1 кг/л, вапнякове тісто має густину 1,4 кг/л. Пісок із насипною густиною 1,3 кг/л і вологістю 2%. Матеріали задовольняють вимогам стандартів.

2. Виготовлення розчинової суміші.

Для виготовлення розчинової суміші відважують розрахункову кількість цементу, піску, вапнякового тіста (або іншої мінеральної домішки). В розчиномішалку спочатку заливають воду, тоді пісок і вапнякове тісто. Розчинова суміш перемішується до однорідної маси (біля двох хвилин).

При ручному виготовленні розчинової суміші у металеве корито засипають пісок, тоді цемент, перемішують до однорідної маси. Додають вапнякове тісто з водою, ретельно перемішують.

3. Визначення pyxомості розчинової суміші.

Рухомість розчинової суміші – здатність розтікатись під впливом власної маси або прикладених до неї зовнішніх сил; вона характеризується глибиною занурення стандартного конуса в розчинові суміш протягом визначеного часу. За рухомість розчинові суміші поділяють на марки: П4, П8, П14.

Марки розчинової суміші за рухомістю

Марка розчинової суміші за рухомістю	Глибина занурення конуса, см	Призначення розчинової суміші
П4	Від 1 до 4 включно	Бутова кладка, ущільнена вібруванням
П8	Від 1 до 8 включно	Бутова кладка звичайна із порожнистої цегли і каменю, монтаж стін із крупних блоків і панелей, розшивання горизонтальних і вертикальних швів у стінах із панелей і блоків, облицювальні роботи
П12	Від 8 до 12 включно	Кладка із звичайної цегли і різного виду каміння, штукатурні та облицювальні роботи
П14	Від 12 до 14 включно	Заповнення порожнин у бутовій кладці

Для визначення рухомості сосуд (1) заповнюють сумішшю на 1 см нижче країв, ущільнюють сталевим стержнем і стряхують 5 - 6 разів легким постукуванням.

Прилад установлюють на горизонтальній поверхні. Остріє конусу (2), який має висоту І45 мм, діаметр 7,5мм і кут загострення 30⁰ підводять до поверхні розчину, записують показання стрілки на шкалі (4). Маса рухомої частини приладу 300 г. Повертають зажимний гвинт (3) і дають можливість конусу вільно занурюватись у розчин. По закінченню занурювання беремо другий відлік по шкалі.

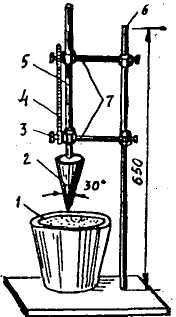

Прилад для визначення рухомості розчинової суміші: 1 – сосуд для розчину; 2 – конус; 3 – зажимний гвинт; 4 – шкала; 5 – стержень; 6 - штатив

Рухомість оцінюється у сантиметрах як різниця між початковим відліком і відліком після вільного занурення стандартного конуса в ущільнену розчинові суміш протягом 1 хв. За результат беруть середнє арифметичне значення двох випробувань на різних пробах розчинової суміші одного замішування. Марки розчинової суміші за рухомість наведені у таблиці.
