Лабораторна робота № 2 Базові візуалізатори. Вузли сортування, заміна і фільтрація

Мета роботи: навчитися працювати з базовими візуалізаторами, а також отримати навики роботи з сортуванням, замінами, фільтрацією в програмному продукті Deductor.

2.1. Загальні методичні рекомендації

До кожного вузла сценарію, який містить структурований набір даних, завжди пропонується декілька візуалізаторов. Майстер візуалізації в інтерактивному по кроковому режимі дозволяє вибрати і побудувати найбільш зручний спосіб представлення даних. Залежно від вибраного способу налаштовуватимуться різні параметри, а Майстер, відповідно, міститиме різне число кроків. Перший крок майстра візуалізації буде однаковий для всіх видів, оскільки на нім і проводиться вибір візуалізатора (рис. 2.1).

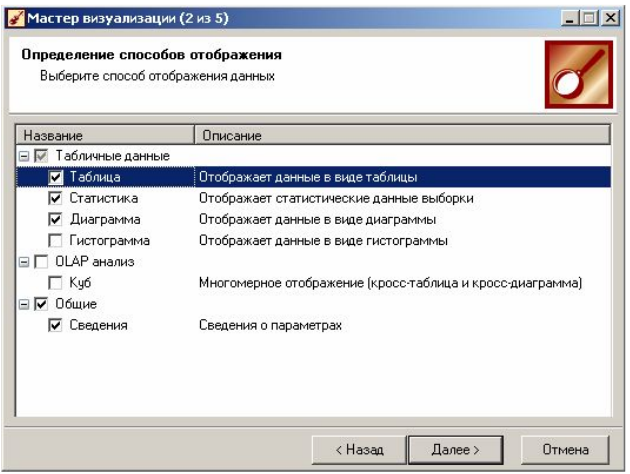

Рис. 2.1. Вікно майстра візуалізації

Виклик майстра візуалізації:

• кнопка на панелі інструментів закладки Сценарії;

• клавіша F5;

• контекстне меню Майстер візуалізації...

Майстер візуалізації запускається для виділеного вузла сценарію. Крім того, цей майстер завжди є продовженням майстра обробки, тобто активізується при створенні (настройці) будь-якого вузла.

Найбажаніші способи відображення слід помітити прапорцями. Одночасно може бути вибрано декілька візуалізаторів, при цьому кожен з них буде відкритий в окремому вікні.

Зауваження!!!

Якщо на першому кроці майстра візуалізації одночасно вибрано декілька способів відображення даних, то всі відповідні кроки будуть послідовно включені в загальну процедуру настройки. Наприклад, якщо вибрані Таблиця і Діаграма, то в майстер візуалізації будуть послідовно включені окремі кроки для настройки таблиці і діаграми.

Базовими візуалізаторами в Deductor є наступні:

► Таблиця;

► Статистика;

► Відомості.

1. Візуалізатор Таблиця представлена на рис. 2.2.

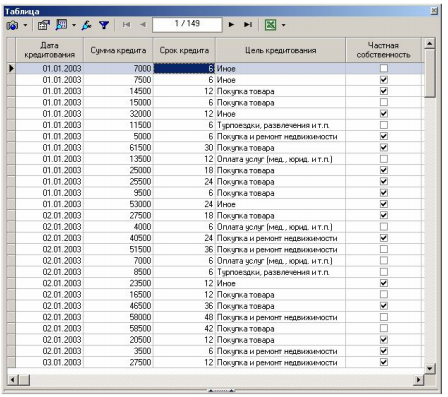

Рис. 2.2. Вікно візуалізатора таблиця

У таблиці кожне поле набору даних розміщується в окремому стовпці. Стовпці заглавлені мітками полів, а якщо мітка не була задана, то іменами полів. Ширину і порядок стовпців можна міняти за допомогою миші.

У таблиці можна зробити об'єднання заголовків стовпців. Наприклад, є два заголовки Продажу Сума і Продажі Кількість. Якщо перейменувати (наприклад, за допомогою обробника Настройка набору даних) мітку першого стовпця в Продажі|сума, а другий - в Продажі|кількість, то отримаємо об'єднання заголовка в шапці.

Символ «|» підказує візуалізатору місце в слові, де закінчується загальна назва у двох заголовків.

Послідовне натиснення лівою кнопкою миші по заголовку активує сортування по даному стовпцю в наступному порядку: сортування за збільшенням - сортування за зменшенням - початковий стан. Стовпці логічного типу показуються у вигляді прапорців.

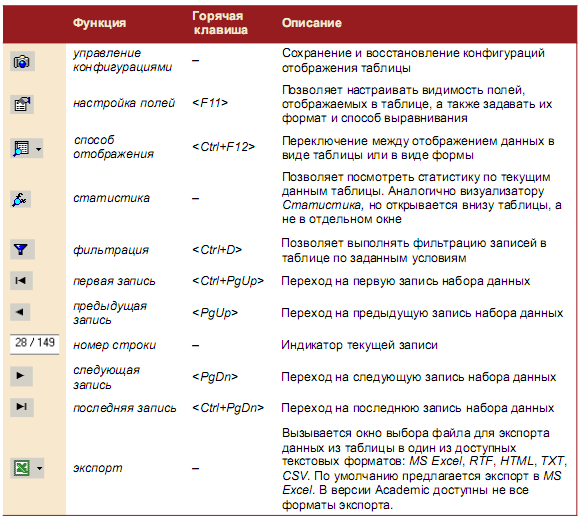

У верхній частині вікна таблиці представлена панель інструментів, кнопки якої відкривають доступ до наступних функцій:

Одного разу настроєний вид таблиці (наприклад, з різними фільтрами, форматами і видимістю стовпців і тому подібне) можна зберегти, щоб згодом швидко повернутися до нього.

Для цього у розкриваємого по кнопці списку потрібно вибрати пункт Зберегти конфігурацію... і далі написати її назву. Завантажити нову конфігурацію, можна, вибравши її із списку конфігурацій (рис.2.3).

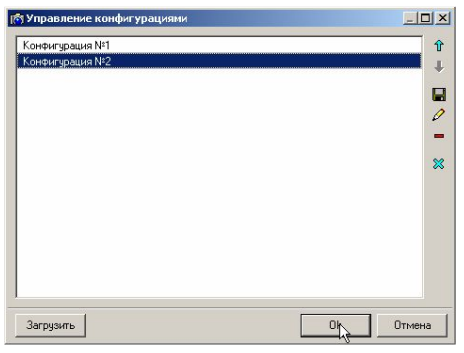

Рис. 2.3. Вікно управління конфігурацією

При виклику настройки полів з'являється відповідне діалогове вікно. У нім можна приховати або зробити видимими різні поля таблиці, визначити спосіб вирівнювання вмісту, ширину поля, а також задати формат відображення числових даних і дат (рис. 2.4).

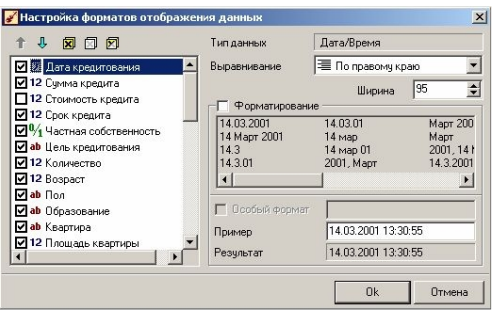

Рис. 2.4. Вікно настройки формату відображення даних

Кнопка перемикає спосіб відображення набору даних, який може бути не тільки табличним, але і у вигляді форми. Це зручно, коли набір даних містить велика кількість стовпців.

Кнопка відкриває вікно настройки умов фільтрації на набір даних.

При включеному фільтрі колір кнопки міняється на , а колір заголовків стовпців, які беруть участь у фільтрі, змінюється на червоний:

Кнопка відкриває візуалізатор Статистика, але не в окремому вкладці, а в частині візуалізатора Таблиця.
