Определение торцовое биение опорного буртика шпинделя токарно-винторезного станка

Цель работы – изучить методы проверки на геометрическую точность токарно-винторезных станков, прошедших капитальный ремонт. Выполнить экспериментальную часть по определению торцового биения опорного буртика шпинделя токарно-винторезного станка.

1. Содержание работы

Подготовить необходимые средства контроля и измерения.

Выполнить основную часть лабораторной работы по определению торцового биения опорного буртика шпинделя токарно-винторезного станка.

Оформить отчёт по выполненной лабораторной работе.

2. Оборудование, инструмент и аппаратура

Токарно-винторезный станок 16К20.

Индикатор часового типа ИЧ-2 ГОСТ 577-68.

Штатив для индикатора с магнитным основанием ШМ-IIН.

3. Исходные данные к лабораторной работе

Паспорт и акт приёмки токарно-винторезного станка 16К20, выданные заводом-изготовителем.

ГОСТ 18097-88Е Станки токарно-винторезные и токарные. Основные размеры. Нормы точности и жёсткости.

4. Порядок выполнения работы

Инструктаж по технике безопасности.

Подготовительный этап

Изучить расположение органов управления и исполнительных органов проверяемого металлорежущего станка.

Изучить правила пользования средствами измерений.

Исполнительный этап

Схема проверки точности токарно-винторезного станка согласно ГОСТ 22267-76 приведена на Рисунок 1.

Индикатор 1 (см. Рисунок1) устанавливают на направляющих станины 4 станка. Измерительный наконечник индикатора должен касаться опорного буртика 2 шпинделя на максимальном радиусе и быть перпендикулярным ему. Шпиндель приводят во вращение в рабочем направлении. Измерения производят в двух диаметрально противоположных точках поочередно. При каждом измерении шпиндель должен сделать не менее двух оборотов. Торцовое биение при каждом измерении равно наибольшей алгебраической разности показаний индикатора. За торцовое биение принимают наибольший из результатов двух измерений. При этом необходимо иметь в виду, что результат измерений включает в себя также и осевое биение.

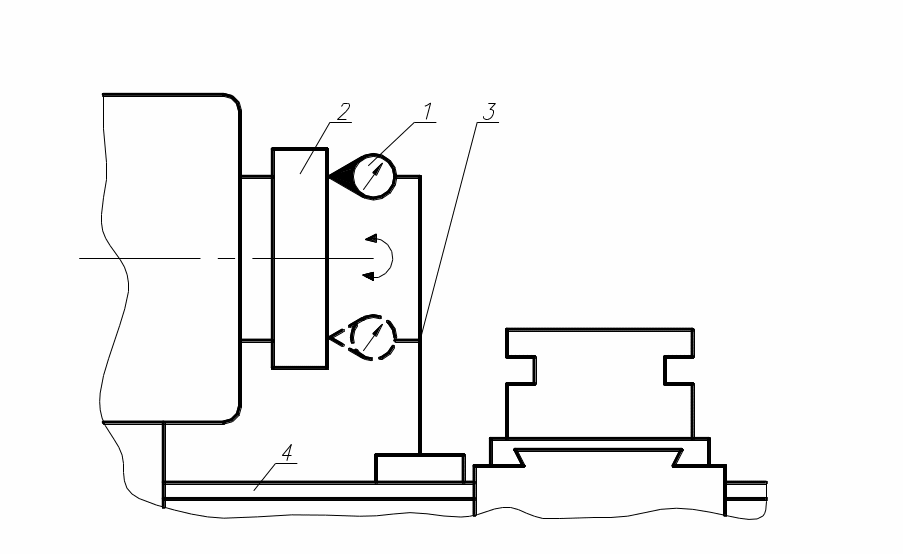

Рисунок 1. Схема измерения торцового биения опорного буртика шпинделя токарно-винторезного станка

1 – индикатор, 2 – шпиндель, 3 – индикаторная стойка, 4 – направляющие станины

Записать контролируемые параметры. Сравнить полученные результаты с допускаемыми по государственному стандарту на данный вид станка.

5. Составление отчёта по лабораторной работе

Отчёт по работе в общем виде должен содержать:

– титульный лист;

– наименование работы;

– цель выполненной работы;

– порядок выполнения;

– схему измерения (Рисунок 1);

– результаты измерения точности в сравнении с допускаемыми по ГОСТ 18097-88Е;

– выводы и предложения (перечислить, какие погрешности могут возникнуть при использовании станка с нормами точности, выходящими за пределы допустимых).

Вопросы для самопроверки

1. Методика проверки торцового биения опорного буртика шпинделя токарно-винторезного станка.

2. Какие погрешности механической обработки могут возникнуть при использовании токарно-винторезного станка с величиной торцового биения опорного буртика шпинделя, выходящей за пределы допускаемой?
