3.1. Электронные усилители
Особенностью электронных усилителей является их способность усиливать маломощные сигналы порядка 10-6 Вт при напряжениях порядка 10-3 В, поэтому в системах управления их применяют в основном в маломощных цепях для обработки сигналов от датчиков, для согласования элементов системы управления по уровню или мощности сигналов, для выработки управляющего сигнала. По выходной мощности эти усилители уступают гидро- и пневмоусилителям тех же габаритов, поэтому для управления исполнительными устройствами они применяются не так широко.
По соотношению входного сопротивления усилителя ZBX и выходного сопротивления источника сигнала Zе усилители делятся:
на усилители напряжения — ZBX > 100 МОм » Zc, ток во входной цепи усилителя Iвх = 0 (источник работает в режиме холостого хода), усилитель практически не влияет на процессы в источнике (например, применяется для усиления сигналов с делителей напряжения типа неравновесных мостов);
усилители тока — ZBX « Ze, источник сигнала работает в режиме, близком к короткому замыканию, ток во входной цепи усилителя Iвх задается источником;
усилители мощности — Р = IU: ZBX ≈ Zc, ток и напряжение на входе усилителя определяются как источником сигнала, так и усилителем.
При проектировании цепи управления следует уделить внимание согласованию звеньев цепи по их входным и выходным сопротивлениям.
В настоящее время в основном применяются полупроводниковые усилители благодаря их малым габаритам, низкой потребляемой мощности и высокой надежности. Работа полупроводникового усилителя основывается на возможности управления током от эмиттера к коллектору транзистора путем изменения напряжения на базе. На рис. 31 приведена схема простейшего усилителя напряжения с общим эмиттером. Схема питается от источника, плюсовой контакт которого соединен с землей, а минусовой при помощи делителя R1 R2 устанавливает режим работы транзистора. Выходная цепь представляет собой делитель, в первом из плеч которого стоят Rэ и транзистор, во втором — RK. Выходное напряжение снимается с первого плеча делителя. В зависимости от входного напряжения меняется ток Iк через R.э, RK и выходное напряжение Uвых как падение напряжения на Rэ, и транзисторе:
Uвых = Eп - Iк Rк - При закрытом транзисторе Iк= 0, падение напряжения на Rк равно нулю и Uвых = Еп. При открытом транзисторе
и Uвых
«Еп.

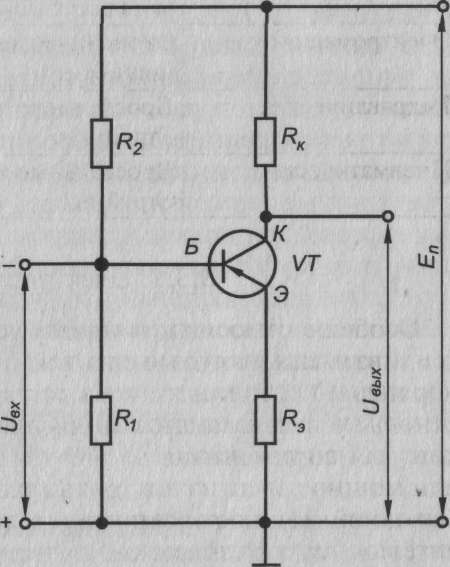

Рис. 31. Усилительный
каскад с общим эмиттером

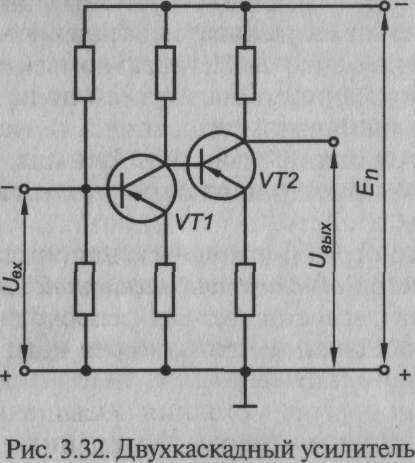

Рис. 32. Двухкаскадный
усилитель
Основными характеристиками усилителей являются уровень собственных шумов и пороговая чувствительность — минимальное значение входного сигнала, при котором выходной сигнал можно отличить от собственных шумов с заданной вероятностью Р (при Р = 0,98 сигнал на выходе должен превышать шум в 3 раза).
Источником собственных шумов являются электромагнитные наводки, уменьшить которые можно экранированием, а также тепловые шумы и шумы усилительных элементов. Особенно вредны шумы во входной цепи и первом каскаде усиления усилителя, где их уровень соизмерим с уровнем полезного сигнала. Шумы усиливаются следующими каскадами усилителя вместе с полезным сигналом и передаются на выход усилителя.
Современные усилители кроме своей основной функции обычно осуществляют также фильтрацию входного сигнала, оставляя в нем только представляющие интерес для анализа частотные составляющие и удаляя помехи (например, наводки от электросети с частотой 50 Гц).
Различают следующие типы транзисторных усилителей: усилители переменного тока, которые управляют мощностью переменного тока рабочей частоты (например, 50 Гц), подаваемого на электродвигатель синхронный или асинхронный;
усилители с импульсной модуляцией, предназначенные для усиления мощности импульсов, управляющих электромагнитными распределителями в гидро- и пневмоприводах, электромагнитными муфтами, шаговыми электродвигателями, электродвигателями, работающими в импульсном режиме, и т.д. (эти усилители также относятся к группе усилителей переменного тока);
усилители постоянного тока, предназначенные для усиления сигналов постоянного тока от датчиков, управления электромагнитными реле, согласования элементов системы управления по току и напряжению.
