- •Практическое занятие №5 (р-у) Определение параметров технологической схемы гидромониторно-землесосного комплекса
- •Группа породы IV (суглинки средние);
- •Порядок расчета.
- •1. Минимальное безопасное расстояние установки гидромонитора до разрабатываемого забоя.
- •2. Шаг передвижки гидромонитора s.
- •3. Ширина заходки гидромонитора.
- •4. Длина и ширина блока, разрабатываемого на одно положение забойного зумпфа.
- •5. Объем пород, разрабатываемых на одно положение забойного зумпфа и количество блоков, отрабатываемых за один сезон.
- •6. Длина фронта, отрабатываемого за сезон и скорость подвигания фронта на этом участке.
- •7. Емкость забойного зумпфа рассчитывается по формуле:
- •3. Минимальное безопасное расстояние установки гидромонитора до разрабатываемого забоя .
- •Исходные данные по вариантам Практическое занятие №5 (р-у) Определение параметров технологической схемы гидромониторно-землесосного комплекса
3. Ширина заходки гидромонитора.
Ширина заходки гидромонитора рассчитывается по формуле:
,
м,
где lк – длина шарнирного поворотного колена, м, в нашем случае lк =0, тогда
м.
4. Длина и ширина блока, разрабатываемого на одно положение забойного зумпфа.

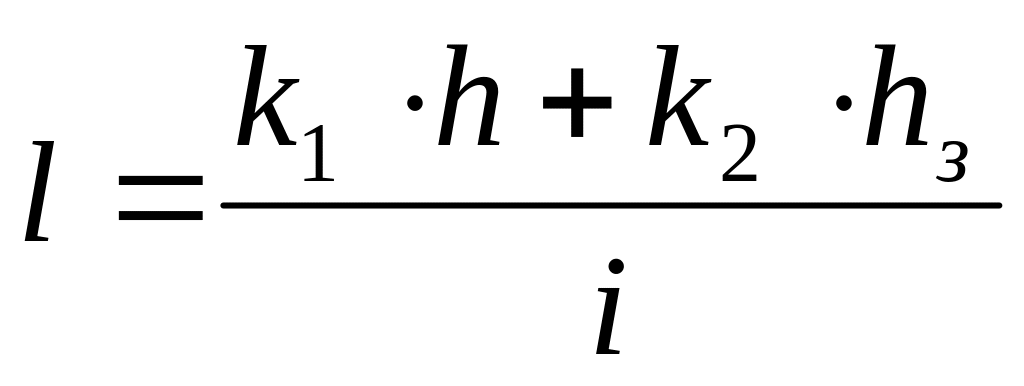

Ширина разрабатываемого блока рассчитывается по формуле:
,
м,
где k1 – коэффициент допустимого недомыва, k1 ≤ 0,3;
k2 – коэффициент, учитывающий глубину пульповодной канавы по отношению к глубине зумпфа, k2 ≈ 0,5;
i – величина уклона пульповодной канавы, i = 0,03÷ 0,05;
h – глубина забойного зумпфа, hз = 5м. (Исходные данные)
Ширина блока для принятых условий будет:
м.
Длина блока, разрабатываемого на одно положение забойного зумпфа составит:
м.
5. Объем пород, разрабатываемых на одно положение забойного зумпфа и количество блоков, отрабатываемых за один сезон.
Объем пород, разрабатываемых на одно положение забойного зумпфа определяется по формуле:
тыс. м3.

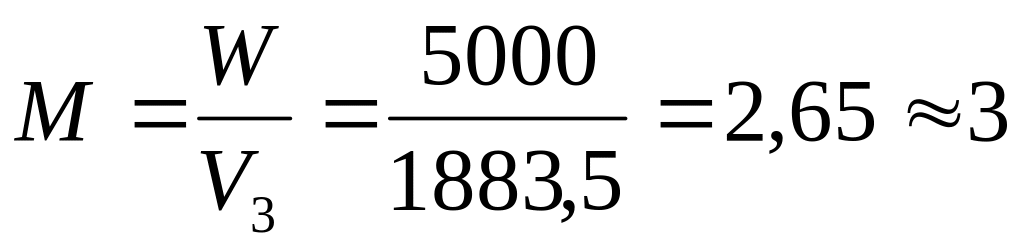

Если известна годовая производительность гидроучастка (Исходные данные W=5000 тыс.м3), то количество блоков, отрабатываемых за сезон будет:
блока.
Следовательно, к сезону необходимо оборудовать 3 забойных зумпфа.
6. Длина фронта, отрабатываемого за сезон и скорость подвигания фронта на этом участке.
Суммарная длина фронта, отрабатываемая за сезон:
м.
Скорость подвигания фронта работ на участке гидромеханизации составляет vф = l = 217м (на блоке равном 1152м).
7. Емкость забойного зумпфа рассчитывается по формуле:
,
м3,
где Qp – производительность забойной гидротранспортной установки по гидросмеси, м3/ч
k – коэффициент запаса, k ≈ 2.
Qp= QТ(1- m+ q), м3/ч
QТ – производительность гидротранспортной установки по твердому, м3/ч;
m – пористость пород, m= 0,4 (Исходные данные);
q– удельный расход воды, q =5,6 м3/м3(Исходные данные - таблица).
Производим расчет часовой производительность гидротранспортной установки по твердому:
Kз
,
где: Qc - годовой объем работ (Исходные данные Qc = W = 5000 тыс.м3);
Z1 - число рабочих дней в сезоне (180); (Исходные данные)
Z2 - число рабочих смен в сутки (обычно 3 по 8час. или 2 по 12час.); (Исходные данные)
tc - продолжительность смены ( 8 час или 12час.); (Исходные данные)
Kи - коэффициент технического использования гидротранспортной установки, Kи = 0,8;
Kз- коэффициент запаса, Kз=1,1.
QТ= (5000000 1,1) : (180 3 8 0,8) = 1591,44 м3/ч
Qp= QТ · (1- m+ q) = 1591,44 · (1 – 0,4 +5,6 ) =
9866,93≈ 10000 м3/ч
Емкость забойного зумпфа должна быть
Wз = (Qp · k) : 60 = 333,3 ≈ 300 м3
8.Параметры забойного зумпфа, известна его глубина hз = 5м (Исходные данные).
Считаем, что ширина зумпфа равна его длине, тогда
α ≈ b = (Wз: hз)0,5 = (300: 5)0,5 ≈ 8 м
Таким образом, в этой работе определены:
1. Ширина заходки гидромонитора А = 66м.
2. Шаг передвижки гидромонитора S = 24м.
