Практическое занятие №5 (р-у) Определение параметров технологической схемы гидромониторно-землесосного комплекса

При применении гидромониторно-землесосного комплекса на карьерах для разработки вскрышных пород, размыв уступа чаще всего осуществляется встречным забоем. Гидромониторный забой перемещается от зумпфа гидротранспортной установки, расположенного на нижней площадке разрабатываемого уступа, к границам блока (рис. 1).

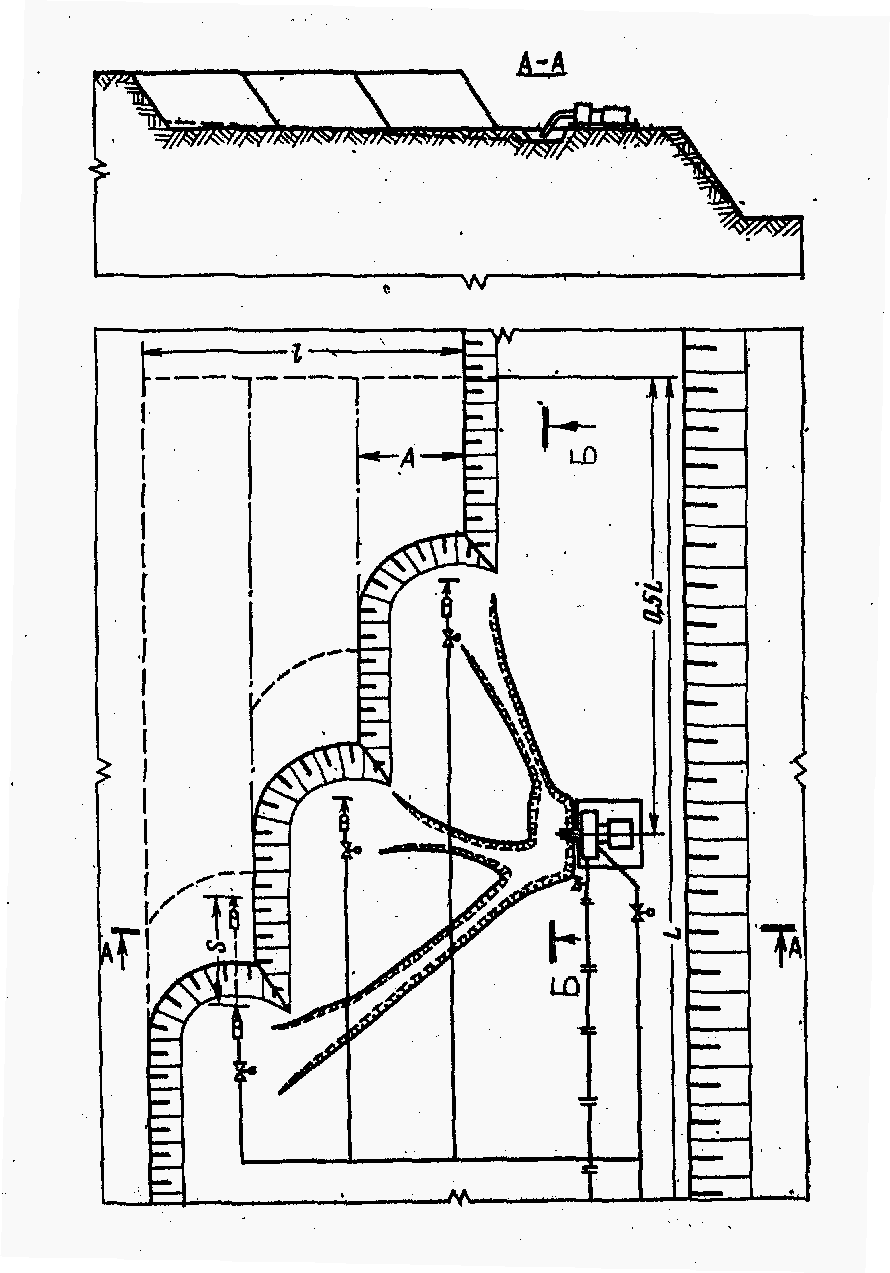

Рис. 1. Технология разработки уступа двумя рабочими гидромониторами.

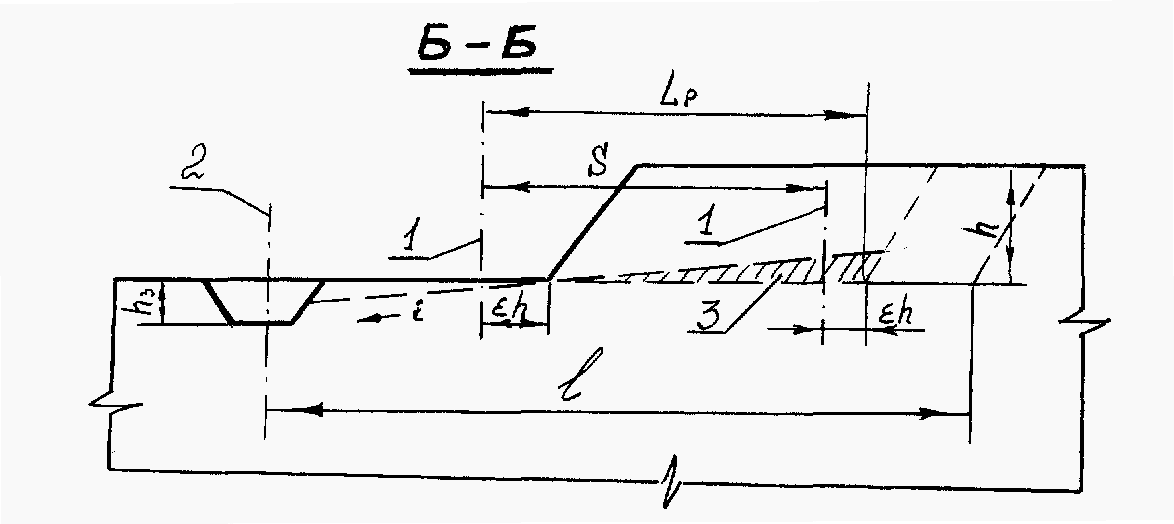

Рисунок 2- Расчетная схема для определения параметров технологической схемы разработки пород гидромониторно-землесосными комплексами.

1 – ось гидромонитора;

2 – ось зумпфа забойной землесосной станции

3 – недомыв.

Исходные данные:

1. Группа породы IV (суглинки средние);

Принимаем напор воды на насадке гидромонитора

H = 1,8 МПа, что обеспечивает удельный расход воды для их разработки q=5,6 м³/м³

Таблица – Удельные расходы воды.

Группа пород	Породы	Удельные расходы воды (м3/м3) при давлении на насадке гидромонитора МПа
		1,0	1,1	1,2	1,4	1,6	1,8	2,0
I	Малосвязанные, разрыхленные неслежавшиеся	3,6	3,5	3,2	3,0	2,8	2,6	2,5
II	Пески мелкозернистые, пески пылеватые, супеси легкие, лёсс рыхлый, торф разложившийся	4,7	4,6	4,4	4,0	3,7	3,5	3,3
III	Пески средне- и разнозернистые, супеси средние, суглинки легкие, лёсс плотный	5,8	5,6	5,4	5,0	4,7	4,4	4,2
IV	Пески крупнозернистые, смеси тяжелые, суглинки средние и тяжелые, глины текучие тощие	7,6	7,3	7,0	6,5	6,0	5,6	5,4
V	Глины полужирные, песчаногравийная смесь	-	-	8,5	7,9	7,3	7,0	6,6
VI	Глины пластинчатые, глины полужирные с гравием, песчаногравийная смесь	-	-	-	9,9	8,5	8,0	7,5
VII	Глины тяжелые высокопластинчатые, (трудноразмываемые)	-	-	-	-	12	11,3	10,7

2. Глубина забойного зумпфа - h_з = 5м.

3. Годовая производительность гидроучастка - W=5000 тыс.м³

4. Пористость пород – m =0,4;

5. Z₁ - число рабочих дней в сезоне (180);

6. Z₂ - число рабочих смен в сутки (обычно 3 по 8час. или 2 по 12час.);

7. t_c - продолжительность смены ( 8 час или 12час.);

Порядок расчета.

1. Минимальное безопасное расстояние установки гидромонитора до разрабатываемого забоя.

Гидромонитор устанавливается на минимальной безопасном расстоянии от разрабатываемого забоя:

, м;

ε – коэффициент приближения гидромонитора к забою, для гидромониторов с дистанционным управлением ε = 0,4;

h – высота разрабатываемого уступа, м.

При высоте разрабатываемого уступа h = 20м гидромонитор с дистанционным управлением может устанавливаться на расстоянии от забоя не менее

м.

В результате размыва пород забой постепенно «удаляется» от гидромонитора.

В том случае, когда расстояние от гидромонитора до забоя превышает величину рабочего участка струи гидромонитора L_р, гидромонитор перемещают в новое положение и также располагают на безопасном расстоянии от забоя.
