Конструктивное решение лестниц

В проекте применены лестничные марши плитной конструкции без фризовых ступеней.

Проступь это горизонтальный, а подступенок – вертикальный участок лестничного марша.

Расчет лестницы:

Высота этажа Н=3600мм

Ширина марша а=1200мм

Угол наклона лестницы1:2

Размер ступени 150х300мм

Ширина двухмаршевой лестницы (b) равна удвоенной ширине марша (а) плюс промежуток между ними (100мм).

высота одного марша (h) будет равна h/2=3600/2=1800мм

число подступенков (n) в одном марше равно n=h/150=1800/150=12

Одиннадцатый подступенок образуется за счет лестничной площадки. Число ступеней в одном марше будет на 1 меньше числа подступенков, т.к. верхняя проступь совпадает с лестничной площадкой.

N=n-1=12-1=11

Длина горизонтальной проекции марша (d) называется его заложением.

d=300*N=300*11=3300мм

Принимаем ширину: промежуточной площади С₁=1200мм, этажной площадки С₂=1200мм.

Определяем полную минимальную длину лестничной клетки (D):

D=d+C₁+C₂=3300+1200+1200=5700мм

Это длина с учетом толщины ограждений и привязки к конструкционным осям.

Заполнение дверных проемов

Входные, наружные двери – деревянные, распашные, двухпольные. Дверные блоки стандартных размеров 1874*2085мм. Полотна дверей обшиты деревянными рейками.

Наружная дверь на площадку двухпольная, блок стандартный 1874*2085мм. Дверное полотно отделано деревянными рейками.

Внутренние двери здания – распашные, однопольные, с щитовыми дверными полотнами. Дверные блоки стандартной высоты 2000мм. В зависимости от назначения помещений дверные блоки имеют стандартные размеры по ширине 700, 910, 1010 мм.

Двери на лестничные клетки второго и первого этажей – распашные, двухпольные. Дверные блоки стандартных размеров 1272*2071мм.

Заполнение световых проемов

Световые проемы наружных стен заполнены оконными деревянными блоками с двойным остеклением в раздельных переплетах. По своим теплоизоляционным способностям ( ) двойное остекление является основным видом остекления для зданий.

4. Теплотехнический расчет ограждающей конструкции здания

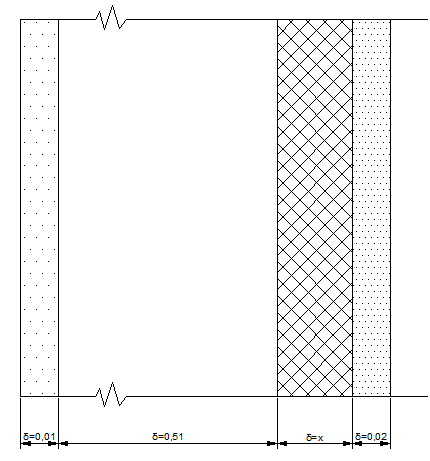

1. Эскиз конструкции и характеристики материалов.

1 - Известково-песчаный раствор δ1 = 0,01 м; γ1 = 1600 кг/м3; λ1 = 0,81 Вт/(м∙˚С); S1 = 9,76 Вт/(м2∙˚С); 2 – Глиняный обыкновенный кирпич на цементно-перлитовом растворе δ2 = 0,64 м; γ2 = 1600 кг/м3; λ2 = 0,70 Вт/(м∙˚С); S2 = 9,23 Вт/(м2∙˚С); 3 - Теплоизоляционный материал «Roofmate». δ3 = ? м; γ3 = 32 кг/м3; λ3 = 0,031 Вт/(м∙˚С); S3 = 0,33 Вт/(м2∙˚С); 4 - Цементно-песчаный раствор δ4 = 0,02 м; γ4 = 1800 кг/м3; λ4 = 0,93 Вт/(м∙˚С); S4 = 11,09 Вт/(м2∙˚С);

2. Определение требуемого сопротивления теплопередачи исходя из условия экономного теплосбережения.

ГСОП = (t_в - _.)z_{от. пер.} = (16 +3,6)∙272 = 5331,2 сут.,

где t_в =16 ˚С – температура внутреннего воздуха.

- средне суточная температура отопительного периода.

z_{от. пер} = 272сут. – продолжительность отопительного периода.

3. По таблице 1б СНИПа II-3-79* «Строительная теплотехника» по найденному значению ГСОП определяем требуемое сопротивление теплопередачи, исходя из условий энергосбережения.

4.Определение требуемого сопротивления теплопередачи исходя из санитарно- гигиенических требований .

, где

n=1 – коэффициент зависящий от положения наружной поверхности ограждения стены по отношению к наружному воздуху.

- температура наружного воздуха наиболее холодной пятидневки.

- нормируемый температурный период, между температурой внутреннего воздуха и температурой на внутренней поверхности стен.

_в =8,7 - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций.

5.фактического значения коэффициента теплопередачи конструкции R₀.

R_в, R_н –сопротивление тепловосприятию, соответственно внутреннего и наружного слоев стены.

R₁, R₂, R₃, R₄ –это термическое сопротивление материалов отдельных слоев.

ᵟ1,ᵟ2 - толщина отдельных слоев

_н = 23 - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции. Вт/(м • С).

6.Сравниваем подсчитанные ранее требуемые сопротивления из условий энерго сбережений и санитарно-гигиенических требований

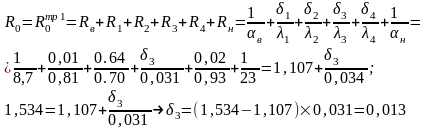

7.Определение фактического значения коэффициента теплопередачи конструкции R₀.

δ₃=0,013 ≈ 5 см

8.Определение толщины стены.

ᵟ1+ᵟ2+ᵟ3 +ᵟ4=0,01+ 0,64+ 0,05+ 0,02=0,72см.
