заполняется водой. Воздушные системы применяют в помещениях, в которых температура воздуха в течение года может быть ниже 4 оС.
Трубопроводы спринклерной системы выполняют из стальных оцинкованных труб, прокладываемых под потолком помещения. На трубопроводах на определенных расстояниях один от другого предусматривают тройники, в которые ввинчивают спринклеры, представляющие собой специальные клапаны, закрытые легкоплавкими замками. Диаметр выходного отверстия спринклеров 8…20 мм. Легкоплавкие замки могут вскрываться при температуре 57…240 оС. Площадь, защищаемая одним спринклерным оросителем, не должна превышать 9 м2 в складских и 12 м2 в производственных помещениях. Отсюда следует, что
расстояние между спринклерами не должно превышать соответственно 3 и 4 м.
На судах для тушения пожаров водой должны быть предусмотрены пожарные насосы, водяные магистрали, краны и рукава, отвечающие требованиям Российского Морского Регистра. Для промысловых судов с валовой вместимостью до 1000 рег.т предусматривается один стационарный пожарный насос, для судов с валовой вместимостью более 1000 рег.т – два. Кроме того, при вместимости этих судов более 1000 рег.т должен быть дополнительно установлен стационарный аварийный пожарный насос с автономным приводом.
Суммарная подача Q (в мз/ч) стационарных пожарных насосов, кроме аварийного, должна быть не менее
Q = km2, (3.19)
где
(3.20)
L, B, H – соответственно длина, наибольшая ширина и высота борта судна, м; k – коэффициент, для промысловых судов k = 0,008.
На судах с экипажем менее трех человек стационарную водопожарную систему можно не устанавливать.
Каждый стационарный пожарный насос должен быть рассчитан на подачу не менее двух струй воды.
Расположение пожарных кранов и их число должны обеспечивать быстрое присоединение пожарных рукавов и подачу двух струй воды в любую часть каждого судового помещения, палубы и трюмов. В машинных помещениях пожарные краны должны быть расположены у противоположных бортов.
Пожарные рукава на судах должны иметь длину 15-20 м, при установке у кранов в помещениях – около 10 м.
Системы пенного пожаротушения. В системах пенного пожаротушения используют в основном воздушно-механическую пену. Она представляет собой результат смешивания водного раствора жидкого пенообразователя с потоком воздуха. Отношение объема пены к объему раствора пенообразователя называют кратностью пены K. Если это отношение менее 10, то пена считается низко кратной, если 10 < K ≤ 200 – среднекратной, при K > 200 – высокократной. В
качестве пенообразователей используют ПО-1 (ГОСТ 6948), ПО-1Д, ПО-2А «Прогресс», ПО-3А «Типол», ПО-6К, ПО-ОС и др. Количество пенообразователя в водном растворе составляет по объему 4-6 %.

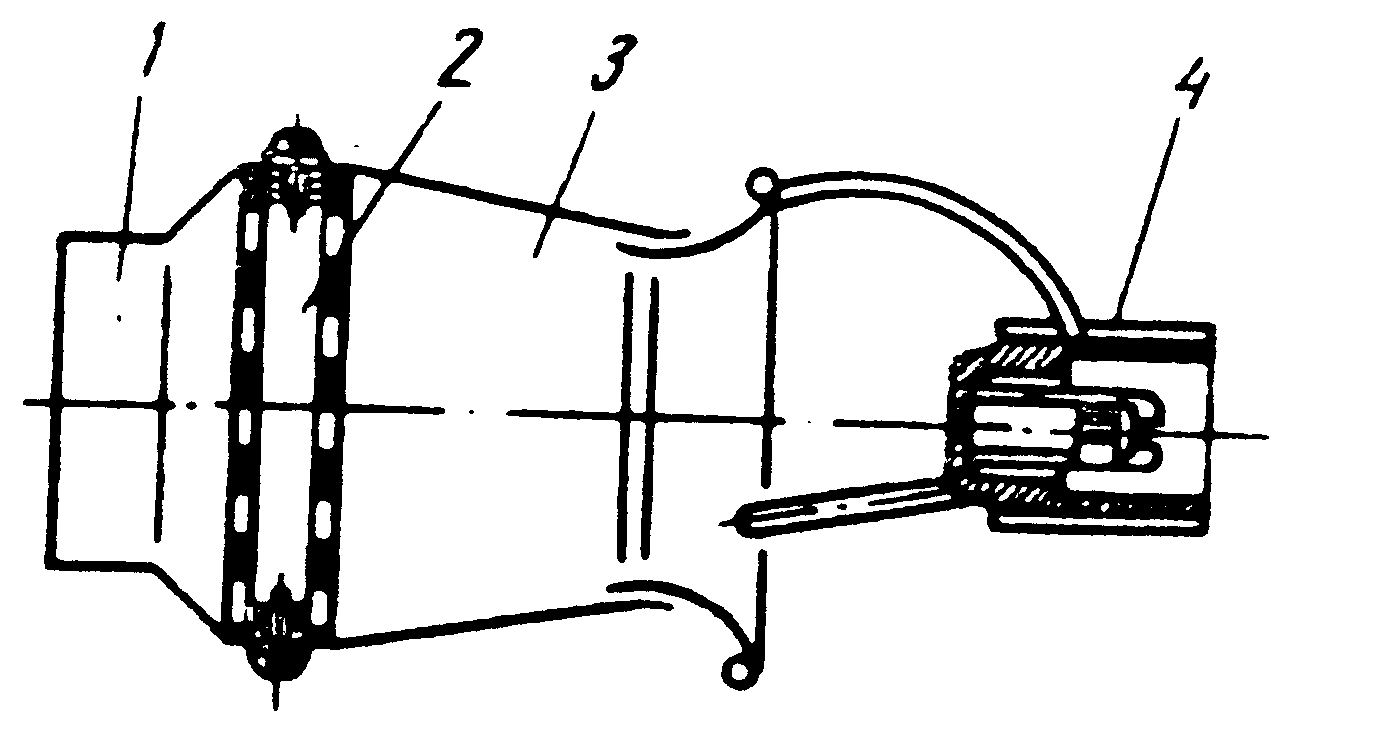

Рис. 3.6. Генератор воздушно-механической пены:
1 – направляющая часть; 2 – пакет сеток; 3 – корпус; 4 – распылитель
Воздушно-механическую пену получают в специальных устройствах – генераторах. Генератор воздушно-механической пени средней кратности типа
ГПС для стационарной установки изображен на рис. 3.6. Водный раствор пенообразователя, проходя через распылитель 4, образует капельный поток, который при движении в корпусе 3 подсасывает окружающий воздух через конфузорную (суженную) часть и попадает на пакет сеток 2. После прохождения сеток образуется воздушно-механическая пена, которая формируется в струю в направляющей части 1 генератора.
Воздушно-механическая пена используется для тушения пожаров горючих жидкостей, складских помещений с нефтепродуктами. Она может применяться и для тушения загораний в цехах изготовления орудий лова.
В настоящее время используют стационарные автоматические установки пенного пожаротушения, включающие пенные спринклерные оросители, питающие трубопроводы, запорно-пусковые и дозирующие устройства, насосы. Имеются также пожарные автомобили воздушно-механического пенотушения, например типа АВ-40, смонтированные на шасси автомобиля «Урал-375Д». Они доставляют к месту пожара 4000 л пенообразователя, из которого можно получить значительное количество пены.
Системы воздушно-механического пенотушения применяют и на судах для защиты машинных помещений, трюмов, вмещающих сухие грузы, и танков.
Системы газового тушения. Системы газового тушения работают по принципу создания в очаге горения атмосферы, его не поддерживающей, либо по принципу ингибирования. В качестве огнегасительных средств используют пар, диоксид углерода, азот, аргон, хладоны, состав «3,5» - смесь из 30 % сжиженного диоксида углерода и 70 % бромистого этила.
В систему газового тушения входят: батареи баллонов или емкости, в которых под давлением содержится огнегасительное средство; устройство для одновременного пуска огнегасительного средства из всех баллонов в общий коллектор; система трубопроводов, связывающих коллектор с защищаемым помещением; специальные насадки, через которые осуществляется выпуск огнегасительного средства в защищаемое помещение; сигнальное устройство, предупреждающее о пуске системы тушения; контрольно-измерительные приборы и вспомогательные устройства, обеспечивающие надежную работу системы.
Принципиальная схема углекислотной системы тушения (аналогично могут быть устроены азотная, хладоновая, аргоновая и иные системы) изображена на рис. 3.7. Она состоит из баллонов 1, коллектора 11 для сбора и распределения сжиженного диоксида углерода, трубопроводов 15 для транспортирования сжиженного диоксида углерода, клапанов 4, 8, 9, 12, 14, сигнального устройства 7 и пусковой рукоятки 13. Трос 6 при воздействии на пусковую рукоятку 13 поворачивает рычаги 5 сжиженного диоксида углерода и по соединительным трубкам 10 попадает в коллектор 11, а от него по трубопроводу 15 в насадки-сопла 16, устанавливаемы в охраняемых помещениях над возможными очагами пожара.

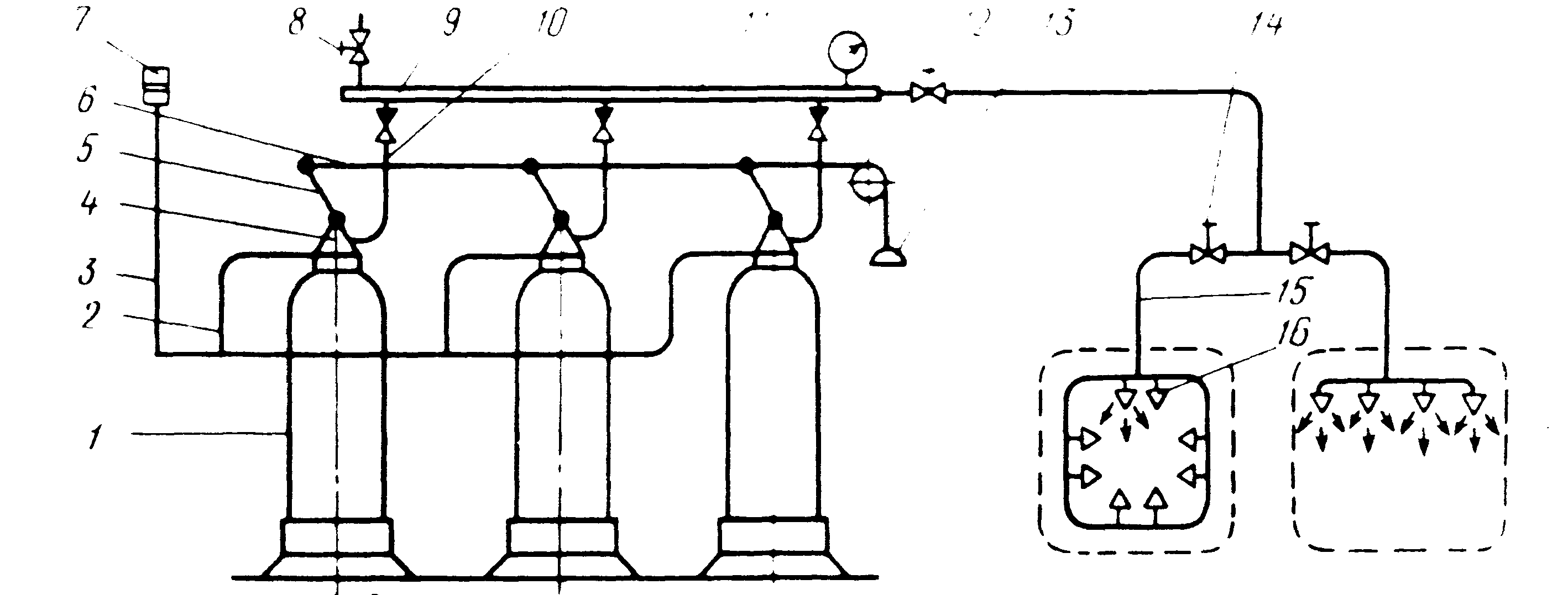

Рис. 3.7. Принципиальная схема углекислотной системы тушения:
1- баллон; 2,3,7 – элементы устройства сигнализации о пуске углекислоты;
4,8,9,12,14 – Клапаны; 5 – рычаг; 6 – трос; 10 – соединительная трубка; 11 -
коллектор; 13 – пусковая рукоятка; 15 – трубопровод; 16 – насадка-сопла
Расчетное количество жидкого диоксида углерода или других огнегасительных средств должно быть подано в охраняемое помещение за фиксированное время, например 2 мин. для машинных помещений судов. Поэтому диаметр углекислотных трубопроводов и количество насадок строго рассчитываются.
Количество огнегасительного средства (диоксид углерода, азот, аргон и др.) g (в кг), которое нужно вводить на каждый кубометр защищаемого помещения, можно определить по формуле
g = ρ(K1 – K2) 4,75 / 100, (3.21)
где ρ – плотность паров огнегасительного средства; для сжиженного диоксида углерода ρ = 1,79 кг/мз; K1- начальная концентрация кислорода в охраняемом помещении; K1 = 21 %; K2 – конечная концентрация кислорода, при которой прекращается пламенное горение; опытным путем установлено, что горение нефтепродуктов, древесины, ряда волокнистых материалов прекращается при K2 = 15 % .
Для судовых помещений необходимое количество сжиженного диоксида углерода G (в кг) определяют по формуле:
G = 1.79 Vφ, (3.22)
где V – вместимость помещения, м3; φ – коэффициент заполнения, равный 0,3…0,4.
Системы газового тушения эффективны в том случае, если охраняемые помещения могут быть загерметизированы и имеют объем не более 6000 мз.
Более эффективны системы газового тушения, в которых в качестве огнегасительного средства используют вещества-ингибиторы, обладающие свойством химического торможения горения. Например, состав «3,5» (состоящий из 70 % бромистого этила и 30 % диоксида углерода) в 3,5 раза эффективнее углекислотной системы (отсюда и название состава). Огнетушащая концентрация этого состава 6,7 % (по вместимости защищаемого помещения), диоксида углерода – не менее 30 %.
Системы порошкового тушения. Огнетушащие порошковые системы состоят из тонко измельченных минеральных солей с различными добавками, служащими для уменьшения слеживаемости и комкования. Основные преимущества порошкового тушения – высокая эффективность и универсальность. Тушение пожаров большинства веществ и материалов с помощью порошков достигается за 5-7 с. В настоящее время применяют порошки следующих марок: ПСБ (бикарбонат натрия с 1-2 % кремнеземистого высокодисперсного наполнителя АМ-1-300 и 10 % талька), ПФ (фосфорно-аммонийные соли с 1-.2 % наполнителя), П-1А (фосфорно-аммонийные соли с добавками), ПС-1 (карбонат натрия с добавками), СИ-2 (силикагель и 50 % фреона 114В2 – по массе).
Стационарные установки порошкового тушения используют для борьбы с загораниями спиртов, нефтепродуктов, щелочных металлов, различного промышленного оборудования, в том числе находящегося под напряжением до 1000 В, а также для защиты деревообрабатывающих цехов, некоторых цехов на рыбокомбинатах. Принципиальная схема системы порошкового тушения изображена на рис. 3.8. Она включает в себя стационарный порошковый автоматический огнетушитель 2 типа ОПА, вмещающий 50, 100 или 250 кг порошка, трубопровод 3 для подачи порошка к распыливающим насадкам 5. При повышении температуры в защищаемом помещении распадается тепловой замок 4. Вследствие этого происходит разрыв троса 6, удерживающего груз в трубе 7. Груз падает, перемещая при этом фрезу пускового устройства баллона 8. Находящийся в этом баллоне под давлением пусковой газ (диоксид углерода, азот или воздух) поступает в нижнюю часть сосуда с порошком, взрыхляет его и вытесняет в распределительный трубопровод 3 и насадки 5. Насадки размещают над очагами возможных загораний.
Расчет системы порошкового тушения. 1. Определяют массовый расход q (в кг/с) порошка для каждого из защищаемых помещений
Q = aF, (3.23)
где а – удельный массовый расход порошка, кг/(см2·с), определяемый по специальным таблицам в зависимости от марки порошка и горючих веществ; для бензина а = 0,3-0,5; для дерева, углей, резины а = 0,3; F - площадь защищаемого помещения, м2.

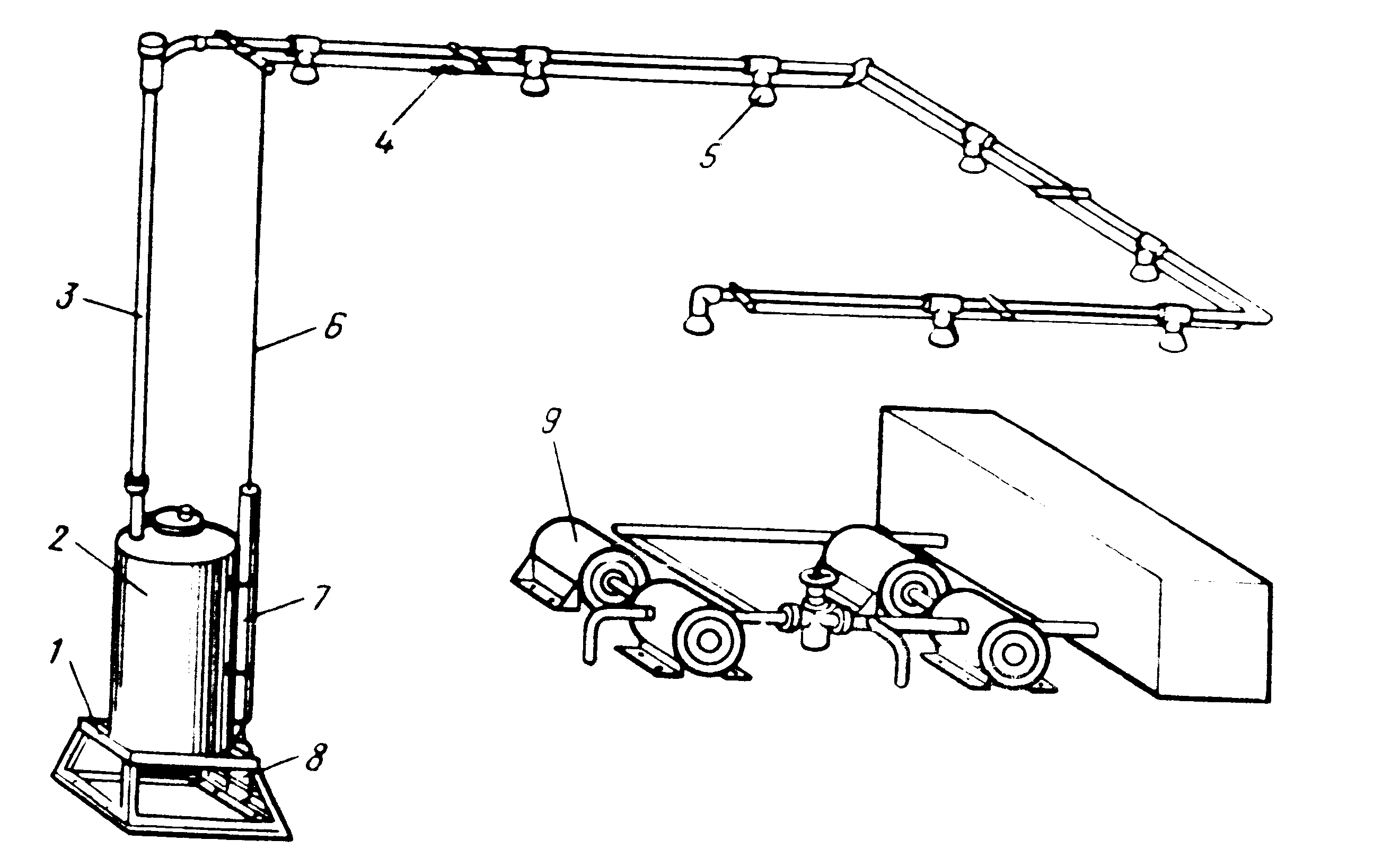

Рис. 3.8. Принципиальная схема системы порошкового тушения
1 – рама; 2 – сосуд для порошка – порошковый автоматический
огнетушительтипа ОПА; 3 – трубопровод; 4 – тепловой замок; 5 насадок;
6 – трос; 7 – труба с грузом; 8 – баллон с диоксидом углерода или азотом;
9 – защищаемое оборудование.
2. Находят общую массу Q (в кг) порошка
Q = qt, (3.24)
где t – расчетное время тушения; t = 10 с.
3. Рассчитывают необходимое число N емкостей для порошка (огнетушителей) для каждого помещения
N = Q / (Vρk), (3.25)
где V – вместимость огнетушителя, л; V = 50, 100 или 250 л; ρ – насыпная плотность порошка, г/л; k - коэффициент заполнения; k = 0,85-0,90.
Полученное число N округляют до наибольшего ближайшего значения.
Системы порошкового тушения нуждаются в регулярном уходе. Не реже 2 раз в год следует осматривать распыливающие насадки и при необходимости прочищать их выходные отверстия. Требования регулярного ухода и проверки технического состояния относятся ко всем системам пожаротушения.
Первичные средства пожаротушения
Помещения, здания и сооружения должны быть обеспечены первичными средствами пожаротушения по нормам, приведенным в Правилах пожарной безопасности Российской Федерации (ППБ 01-03). Они должны содержаться в соответствии с паспортными данными, иметь соответствующие сертификаты.
К первичным средствам пожаротушения относятся: огнетушители, асбестовые полотна, грубошерстяные ткани и войлок размером не менее 1х1 м, бочки для воды объемом не менее 0,2 мз, ящики для воды объемом 0,5; 1,0 и 3,0 мз. Бочки для воды комплектуются ведром, ящики с песком – совковой лопатой.
При выборе типа и количества первичных средств пожаротушения учитывают их огнетушащую возможность, класс пожара горючих веществ и материалов, категорию помещения по взрывопожарной и пожарной опасности.
К классу А относят пожары твердых органических веществ (древесина, текстиль, бумага), В – пожары горючих жидкостей и плавящихся твердых веществ, С – пожары газов, Д – пожары металлов и их сплавов, (Е) – пожары, связанные с горением электроустановок.
Асбестовые полотна, грубошерстяные ткани, войлок применяют для тушения пожаров класса А, В, Д, (Е) из расчета одно средство на каждые 200 м2 площади.
Огнетушители делят на ручные и передвижные. При возможных значительных размерах очагов пожара используют передвижные (возимые) огнетушители, емкостью от 25 до 100 л.
В помещениях категорий А, В, С, Д на каждые 200 м2 должен предусматриваться один порошковый огнетушитель емкостью 10 л, а при классе возможного пожара (Е) на 200 м2 может предусматриваться либо один порошковый огнетушитель емкостью 10 л, либо два углекислотных огнетушителя емкостью по 5 или 8 л. При категории помещения Б и классах пожаров А и Д на каждые 400 м2 должны предусматриваться два порошковых огнетушителя емкостью по 5 л, а при классе пожара (Е) либо два указанных огнетушителя, либо два углекислотных огнетушителя емкостью по 5 или 8 л. При категории помещений Г и классах пожаров В или С на каждые 800 м2 устанавливают два порошковых огнетушителя емкостью по 5 л.
Помещения категории Д могут не оснащаться огнетушителями, если их площадь не превышает 100 м2.
Расстояние от возможного очага пожара до места размещения огнетушителя не должно превышать 20 м для общественных зданий и сооружений, 30 м для помещений категорий А, Б и В, 40 м – категорий Г и 70 м – категории Д.
Если помещения оборудованы автоматическими установками пожаротушения, то расчетное количество огнетушителей уменьшается на 50 %.
Каждый огнетушитель должен иметь порядковый номер, наносимый на корпус белой краской, а также паспорт по установленной форме.
Должно быть определено лицо, ответственное за приобретение, ремонт, сохранность и готовность к действию первичных средств пожаротушения.
Размещают первичные средства пожаротушения вблизи от выходов из помещений на высоте не боле 1,5 м и так, чтобы была видна инструктивная надпись на корпусе.
Наиболее часто используют порошковые и углекислотные огнетушители. Пенные огнетушители в настоящее время не применяют.
Порошковые огнетушители могут быть с встроенным баллончиком с рабочим газом и закачные. В закачных огнетушителях рабочий газ находится непосредственно в корпусе огнетушителя под избыточным давлением 1,6 МПа. Рабочий газ нужен для вытеснения огнетушащего порошка и подачи его в шланг с насадкой. Порошок может подаваться порциями. Порошковые огнетушители могут иметь емкость от 1, 2, 3 ,5, 10, 50, 100 и 250 л. Длина выброса порошковой струи – 3-4,5 м.
Характеристики углекислотных огнетушителей приведены в табл. 3.7, а их общий вид изображен на рис. 3.9.
Таблица 3.7
