Полное сопротивление трансформаторов с вторичным

напряжением 400-230 В

Схема

Полное сопротивление Zт, при мощности трансформатора, кВ∙А

соединения обмоток

25

40

100

400

1000

∆/Y

Y/Y

0,9

3,11

0,56

1,95

0,23

0,78

0,06

0,20

0,03

0,08

Полное сопротивление нулевого проводника во всех случаях должно отвечать условию

Zн ≤ Zф/0,5, (2.20)

Для повышения эффективности зануления необходимо подбирать трансформаторы со схемой «треугольник-звезда» (∆/Y). Они имеют меньшее полное сопротивление (см. табл. 2.5).

В дополнение к системам заземления и зануления, а также в качестве основной меры защиты при эксплуатации передвижных ЭУ может применяться защитное отключение – быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении опасности поражения током.

Устройства защитного отключения (УЗО) должны обеспечивать быстрое (до 0,2 с) отключение аварийной электросети. Именно в максимальном ограничении возможного времени протекания тока через тело человека и состоит в данном случае принцип защиты.

В настоящее время широко применяются УЗО, реагирующие на появление напряжения на корпусе электроустановки относительно земли (рис.2.7), на несимметрию фазных токов утечки, нессиметрию напряжений фаз относительно земли и другие параметры. Принцип работы УЗО, изображенного на рис. 2.7, заключается в следующем. При замыкании фазы на корпус вначале должно проявиться защитное действие заземления. Но если напряжение на

корпус электрооборудования окажется выше допустимого, то срабатывает реле напряжения РН, которое подает питание на электромагнитную катушку отключения КО. Сердечник ее, втягиваясь, воздействует на рубильник, снимающий питание с защищаемой электроустановки.

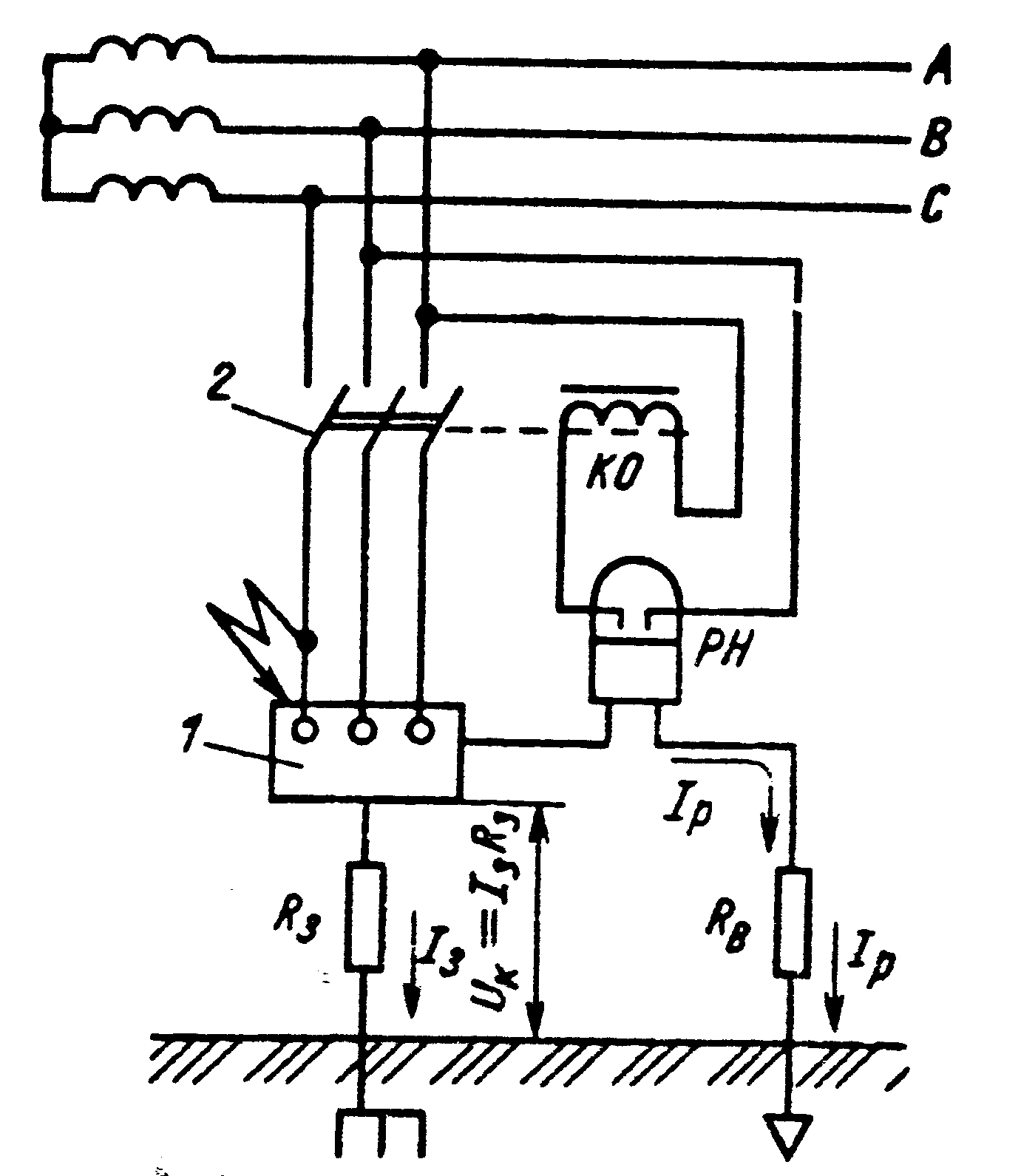

Рис. 2.7. Одна из возможных принципиальных схем

Защитного отключения

1 – защищаемое электрооборудование; 2 – рубильник

Требования к изоляции электроустановок (ЭУ)

Электробезопасность существенно зависит также от такого фактора, как величина электрического сопротивления рабочей изоляции – электротехнической изоляции токоведущих частей ЭУ, обеспечивающей её нормальную работу и защиту людей от поражения электрическим током.

Кроме рабочей, применяют также дополнительную изоляцию (она обеспечивает защиту при проведении рабочей изоляции), двойную (она состоит из рабочей и дополнительной изоляции) и усиленную (она должна обеспечивать такую же степень защиты, как и двойная).

Изоляция электрических проводов, обмоток статора и ротора, других частей ЭУ выполняется из технических диэлектриков. Эти материалы имеют свободные электроны, которые при наличии электрического напряжения создают ток проводимости (ток утечки). С ростом приложенного напряжения сопротивление изоляции уменьшается, а токи утечки увеличиваются. Кроме того, вследствие старения изоляции, увлажнения, попадания на нее различных веществ (растворов кислот, щелочей, солей), действия паров масел, топлив, холодильных агентов (аммиак, фреон) и воздействия других неблагоприятных условий сопротивление изоляции также уменьшается.

Из анализа опасности поражения человека электрическим током вытекает, что необходимое сопротивление изоляции отдельных фаз сети с изолированной нейтралью относительно земли должно соответствовать условию

(2.21)

где Z – полное сопротивление изоляции (активное и емкостное), Ом; U – рабочее напряжение в сети, В; Rh- сопротивление тела человека, Ом; - длительно допустимый для человека ток, А.

По действующим нормам сопротивление изоляции одного участка в сетях напряжением до 1000 В должно быть не менее 0,5 МОм на фазу при температуре 10-30 оС. Сопротивление изоляции относительно земли электрически связанных цепей защиты, электроавтоматики, телемеханики и всех других вторичных цепей должно поддерживаться для каждого присоединения на уровне не ниже 1 МОм.

В электротехнических изделиях величина сопротивления изоляции зависит от применяемого напряжения, класса изделия по способу защиты человека от поражения током и взаимного расположения электрической цепи и частей, доступных для прикосновения. Например, минимальное сопротивление изоляции для изделий I, 0I и II классов равно 2, 5, 7 Мом в зависимости от рабочего напряжения и доступности частей для прикосновения.

Электрическое сопротивление между антиэлектростатической специальной одеждой, обувью и землей должно составлять от 106 до 108 Ом.

Поскольку сопротивление изоляции ЭУ имеет большое значение для обеспечения электробезопасности и оно не должно быть менее установленных значений, то в процессе эксплуатации проводят периодические измерения сопротивления изоляции в порядке указанном в «Правилах устройства электроустановок».
