3.4 Технология ремонта камер

Камеры могут иметь следующие дефекты: проколы, пробои или порезы, разрывы, повреж­дения или отрыв вентиля. Перед ремонтом ка­меры подвергаются осмотру и проверке под давлением 0,15 МПа в ванне с водой. Камеры выбраковываются с признаками старения рези­ны, при наличии трещин, разрывов длиной свыше 150 мм и шириной более 50 мм и подверг­шихся воздействию веществ, разрушающих ре­зину.

В полевых условиях ремонт камер сводится к приклеиванию заплат каучуковым клеем или с помощью походных вулканизационных аппара­тов (струбцинок с чашечкой, в которую заклады­вают медленно сгорающую шашку). При этом на камеру накладывают зачищенный кусочек невулканизованной резины. Применять для вулкани­зации поршни нельзя, так как невозможность соблюдения необходимой температуры приво­дит к перегреву камеры и ее порче.

В условиях вулканизационной мастерской ка­меру прежде всего проверяют сжатым воздухом. Для этого накачанную камеру опускают в воду, по пузырькам воздуха определяют место проко­ла и отмечают его медом или карандашом. Пос­ле проверки камеру сушат на вешалке и участок возле прокола зашероховывают абразивным кругом зернистостью 20-36.

Шероховке подвергают участок радиусом 20-30 мм от места прокола. В месте прокола учас­ток должен быть зашерохован глубже, чем к кра­ям.

При ремонте камер, имеющих прорыв, раз­лохмаченные края прорыва обрезают ножница­ми и поверхность камеры зашероховывают на ширину 15-20 мм от краев прорыва. Заплату, подготовленную из утильной камеры, также под­вергают шероховке.

После этого заплату приклеивают к камере прослоечной невулканизованной резиной или клеем.

При ремонте с помощью невулканизованной прослоечной резины ее помещают между запла­той и камерой, после чего участок вулканизуют.

При ремонте клеем им смазывают заплату (с одной стороны) и зашерохованный участок камеры и сушат. После сушки заплату прижимают к камере и участок вулканизуют. Для этого каме­ру устанавливают на плиту и прижимают винто­вым зажимом. Затем камеру вулканизу­ют при температуре 140^оС в течение 15-20 минут.

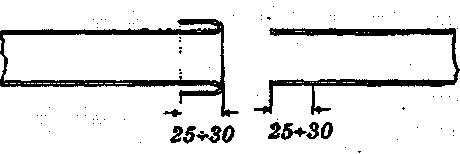

Рисунок 18- Участки, подвергаемые шероховке перед стыковой камерой

После вулканизации края заплаты подвергают шероховке абразивным кругом для получения плавных переходов (от заплаты к камере) и про­веряют камеру в ванне с водой. Можно также проверить камеру, накачав в нее воздух до дав­ления 0,25-0,5 атм и подвесив на вешалку на 10-12 часов. Если за этот период камера не согнет­ся в месте прилегания к вешалке, то, следова­тельно, она не пропускает воздуха.

При больших прорывах, разрушающих проч­ность камеры, в нее вставляют кусок утильной камеры. Для этого вырезают поврежденный ку­сок камеры и края вдоль линии отреза подверга­ют шероховке на ширину 30-35 мм. Края обреза зашероховывают с наружной стороны.

Кусок утильной камеры вырезают таким обра­зом, чтобы он был длиннее на 50-60 мм куска, вырезанного из ремонтируемой камеры.

Края вырезанного из утильной камеры куска выворачивают и подвергают шероховке с внут­ренней стороны (рисунок 18). Зашерохованные участки промазывают клеем и сушат. Для соеди­нения подготовленного куска с камерой приме­няются два разрезных цилиндра одинакового диаметра, равного (или несколько большего) внутреннему диаметру камеры.

Камеру заворачивают на цилиндре два раза в одну, а затем в другую сторону, а подготовлен­ный кусок утильной камеры на другой цилиндр -один раз (рисунок 19). Цилиндры соединяют и за­вернутый конец вставки отворачивают на конец камеры. Стыковку можно также выполнять, при­меняя один разрезной цилиндр или доску.

Стык прикатывают роликом, и камеру через разрез вынимают из цилиндра. После этого ка­меру вулканизуют на плите.

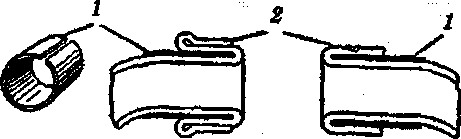

Рисунок 19- Стыковка камеры с помощью разрезных цилиндров: 1 - разрезные цили­ндры; 2 - поверхности склеивания.

При установке камеры нужно следить за тем, чтобы прижимная накладка была меньше шири­ны камеры.

При вулканизации стыка приходится перес­тавлять камеры не менее трех раз.

После вулканизации стык подвергают шеро­ховке для получения плавного перехода от вставленного куска к камере и последнюю про­веряют воздухом в ванне с водой.

При повреждениях камеры у места крепления вентиля последний переставляют на новый учас­ток камеры. Для этого вентиль отвинчивают и выталкивают внутрь камеры. Отверстие, остав­шееся в камере после удаления вентиля, ремон­тируют, как обычный прорыв. На другом месте камеры шерохуют участок размером 80x50 мм, промазывают его клеем и сушат. Затем из бор­товой ткани вырезают два куска размером 60x40 мм.

Куски бортовой ткани протирают тряпкой, смоченной в бензине, и прикатывают к подго­товленному участку камеры. Куски бортовой тка­ни вырезают так, чтобы нити после наложения их на камеру располагались в слоях под углом 30-45^о относительно друг друга. На куски из борто­вой ткани накладывают подготовленную заплату из утильной камеры размером 70x50 мм и учас­ток вулканизуют.

После вулканизации в середине заплаты труб­чатым быстро вращающимся резцом, имеющим диаметр на 1 мм меньше диаметра вентиля, прорезают отверстие.

При вырезании отверстия нельзя допускать повреждения противоположной стенки камеры. Затем в полученное отверстие вставляют вен­тиль, находящийся внутри камеры. Технологи­ческий процесс ремонта камер включает следу­ющие операции:

Подготовка камеры включает вырезку повреж­денного места ножницами в форме овала. При повреждении камеры в месте установки вентиля или самого вентиля этот участок вырезают под постановку заплаты, а для вентиля пробивают отверстие в другом месте диаметром 5-6 мм. В местах проколов камеру не вырезают.

Придание шероховатости краям выреза вы­полняют шлифовальным кругом на ширину 20-30 мм по всему периметру. Границы обработки места под установку пятки вентиля должны быть удалены от краев накладываемой пятки на 15-20 мм. Обработанные места очищают от пыли жесткой щеткой.

Нанесение клея и его сушка. Клей получа­ют растворением клеевой резины в бензине Б-70. Нанесение клея и сушку проводят дважды: первый слой - клеем малой концентрации (1:8); второй - клеем большой концентрации (1:5). Клей наносят методом распыления или кистью из тонкой щетины тонким ровным слоем. Сушку каждого слоя выполняют при 25-40^оС в течение 20-30 мин.

Подготовка починочного материала включает: вырезку заплаты, ее шероховку, нанесение на нее клея и просушку. Для ремонта камер ис­пользуют заплаты из годных частей утильных ка­мер, не имеющих трещин, затвердений и следов воздействия нефтепродуктов или заплаты из сы­рой камерной листовой резины толщиной 2 мм. Размеры вырезанных заплат превышают разме­ры повреждений камер на 15-30 мм. Заплаты из вулканизированной резины готовят в такой пос­ледовательности: шероховка на наждачном кру­ге с одной стороны, скашивая края заплаты; на­несение клея концентрацией 1:8 с просушкой каждого слоя; обкладка краев лентой из прослоечной резины ширины 5-7 мм. Проколы разме­ром до 2 мм заделывают только сырой резиной. Заготовки для пятки вентилей камер изготавли­вают из сырой камерной резины и прорезинен­ного чефера, на который наносят один слой клея с последующей просушкой, собираются с венти­лем и вулканизируются.

Заделка повреждений заключается в наложе­нии заплат на камеру, прикатывании их роликом и припудривании тальком.

Вулканизация камер проводится в такой пос­ледовательности: камеру накладывают заплатой на вулканизационную плиту, припудренную таль­ком, так, чтобы центр заплаты был совмещен с центром прижимного винта; на участок камеры устанавливают резиновую прокладку и прижим­ную плитку, которая должна перекрывать края заплаты на 10-15 мм и не зажимать края сложен­ной вдвое камеры. Время вулканизации зависит от размера заплаты. Мелкие заплаты вулканизи­руют в течение 10, стыки - 15, фланцы вентилей - 20 мин.

Отделка камер включает срезание краев зап­латы и стыков заподлицо с поверхностью каме­ры и шлифование наплывов, заусенцев и других неровностей.

Контроль качества камеры проводят наруж­ным осмотром и испытанием на герметичность под давлением воздуха 0,15 МПа в ванне с во­дой. У отремонтированных камер не допускают­ся пористость резины, вздутия, следы недовулканизации, отслаивание пятки вентиля и заплат.
