Огляд існуючих рішень.
Класифікація систем відеонагляду.
Прості системи.
Інтелектуальні системи.
Системи з потоковою фіксацією подій.
Системи з вибірковою фіксацією подій.
Створення системи відеонагляду навчального закладу.
3.1. Обгрунтування вибору компонент.
3.2. Структура системи відеонагляду.
3.3. Обладнання і програмне забезпечення.
Висновки
ВСТУП
Відеоспостере́ження (англ. Closed-circuit television, CCTV) — система передачі інформації з відеокамер, телевізійних камер на обмежену кількість моніторів та записуючих пристроїв.
Рисунок 1
Відмінність систем відеоспостереження від телевізійного мовлення полягає в тому, що сигнал не передається у відкритому режимі. Системи відеоспостереження часто використовуються для спостереження в місцях, які потребують постійного нагляду, таких як банки, банкомати, казино, вокзали, аеропорти, військові об'єкти та звичайні магазини.
На промислових об'єктах камери спостереження можуть використовуватись для централізованого стеження за виробничим процесом, або, у випадку небезпечного для людини середовища. Системи відеоспостереження можуть знімати безперервно, або вмикатись лише за заданою подією. Досконаліші системи стеження, з використанням цифрових відеорекордерів, дозволяють створювати записи, які зберігатимуться роками, з різною якістю та з додатковими можливостями (такими як виявлення рухів та оповіщення через електронну пошту).
Відеоспостереження за громадськими місцями особливо поширене в Англії, де оціночна кількість камер до населення найбільша серед країн світу. Використання відеоспостереження підсилило дебати про баланс між захистом приватності та безпекою.
6 лютого 2013 року Кабінет Міністрів України схвалив Концепцію державної правоохоронної програми, що передбачає встановлення та застосування засобів зовнішнього контролю (відеоспостереження).

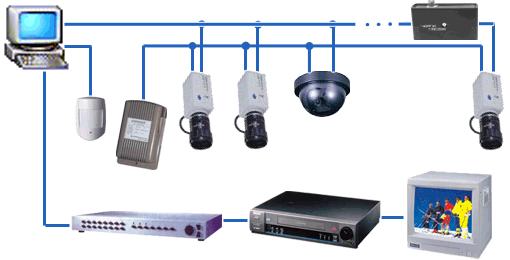

Рисунок 2 - Структура системи відеоспостереження
Залежно від типу використовуваного обладнання , системи відеоспостереження поділяють на цифрові і аналогові .
1. Огляд існуючих рішень.
Види камер відеоспостереження.
У сучасному суспільстві камери відеоспостереження є одним з головних складових кожної охоронної системи будь-якої організації , фірми або приватного будинку . Безпека власного будинку або приватної фірми є головним критеріям життя сучасної людини. Тому з кожним роком системи , які відповідають за безпеку , стають більш удосконалені . Враховуючи , що науковий і технічний прогрес не стоїть на місці , то постійна поява нових функціональних камер відеоспостереження стає абсолютно логічною. Сучасні камери відеоспостереження оснащені великою кількістю функцій , завдяки наявності яких процес охорони об'єкта стає досить простим. На сьогоднішній день існує велика кількість різноманітних відеокамер.
Аналогові камери відеоспостереження.
Рисунок 3 - Аналогова камера відеоспостереження.
Для спостереження за обмеженою кількістю об'єктів, що охороняються застосовуються аналогові камери відеоспостереження. Так як технічні показники даного виду камер знаходяться на відносно низькому рівні, то якість зображення отриманого через аналогові камери спостереження досить невисоке . Аналогові системи відеоспостереження досі дуже популярні в силу невисокої вартості і виграшності з точки зору співвідношення ціна / якість. Ціна на аналогові камери відеоспостереження незначно відрізняється від вартості на цифрові камери. Крім цього , аналогові системи відеоспостереження відрізняються простотою конструкції і надійністю , яка перевірена часом.
При цьому позитивною якістю аналогових камер спостереження є простота їх застосування , запис з камери спостереження йде на відеомагнітофон , а зберігається інформація на касеті . Головними негативними сторонами аналогових камер спостереження є досить часта зміна касет , і не якісність запису інформації. Техніка не стоїть на місці , тому на сьогоднішній день було спроектовано нові аналогові камери відеоспостереження , які укомплектовані вбудованими спеціальними блоками перетворення аналогового сигналу в цифровий сигнал камери відеоспостереження. Такий блок дає можливість підключити аналогову камеру до цифрових систем відеоспостереження.
Цифрові камери відеоспостереження.
Рисунок 4 - Цифрова камера відеоспостереження.
Для того , щоб здійснювати контроль над безпекою великої кількості об'єктів одночасно , були створені цифрові камери відеоспостереження. Крім того , головною позитивною якістю даних камер спостереження є висока якість зйомки. Відомо про величезну кількість способів обробки відеозапису, яка зроблена цифровими відеокамерами. Завдяки використанню цифрової камери під час спостереження за об'єктом, що охороняється , запис можна дивитися в реальному часі. Реєстратори відеоспостереження або як їх ще називають DVR , є записуючими пристроями в цифрових камерах. Відеореєстратори мають функцію мультиплікатора , або так званого квадратора , крім того , вони можуть виступати в ролі відеомагнітофона , детектора руху і подібних компонентів зйомки. Реєстратори відеоспостереження , які були вироблені недавно , мають мережевий інтерфейс. За допомогою даного компонента відеоспостереження , знята інформація передається по протоколу IP на персональний комп'ютер для подальшої обробки. У вигляді записуючого пристрою в камері відеоспостереження можуть виступати спеціальні програми забезпечення або плата відеозахоплення. Але при цьому запис зображення може мати обмежені обсяги , які відповідають обсягу жорсткого диска.
Бездротові камери відеоспостереження.
Рисунок 5 - Бездротова камера відеоспостереження.
Бездротові камери відеоспостереження мають ряд позитивних якостей. Варто ознайомитися з головними з них.
По-перше , розміри даних засобів відеоспостереження досить компактні , що дає можливість використовувати їх в якості камери для прихованої зйомки за об'єктом.
По-друге , бездротові камери відеоспостереження можуть бути встановлені у важкодоступних місцях .
Третім позитивним моментом даних камер є , те, що вони можуть працювати від акумуляторів або спеціальних батарейок.
Крім того , бездротові камери відеоспостереження дуже зручно розміщувати в кабінетах або приміщеннях , де зроблено ремонт , і немає можливості прокладання проводів .
Бездротові камери відеоспостереження характеризуються такими параметрами : роздільна здатність ( кількість телевізійних ліній по горизонталі , чим вище , тим краще) , дальність просвіту ІК підсвічуванням і мінімальна освітленість.
Зверніть увагу на приймачі , з якими працюють бездротові камери відеоспостереження. Оцініть їх функціонал , чи можуть вони записувати відео , або просто виводять його на пристрій запису , якими портами вони оснащені і т.д. Придивлятися до приймачів варто тому , що практично кожен виробник бездротового відео використовує закриті протоколи . Відповідно бездротова камера спостереження працює лише з відеоприймачем цього виробника. Відповідно, якщо приймач не підходить за функціоналом - доведеться відмовитися від покупки і камери теж.
Працює бездротова камера спостереження дуже просто . Камера відеоспостереження подає сигнал з частотою 1,2 або 2,4 ГГц на приймальний пристрій . При цьому приймальний пристрій може підключатися до ноутбука , відеомагнітофона , а так само персонального комп'ютера . У бездротових камерах необхідно постійно стежити за частотою заміни деталей живлення. Так само необхідно пам'ятати що даний механізм зйомки функціонує на відстань не більше 50 метрів.
Купольні швидкісні камери.
Рисунок 6 - Купольна швидкісна камера.
На сьогоднішній день відомо про існування безлічі різновидів камер спостереження. Однією з видів є купольна швидкісна камера відеоспостереження. Дані камери спостереження укомплектовані спеціальними пристроями , за допомогою яких вони можуть здійснювати повороти , як по вертикалі , так і по горизонталі. Крім того , повороти в горизонтальній і вертикальній площині , відбуваються з великою швидкістю. Така висока швидкість поворотів в купольній камері дає можливість тримати під наглядом велику ділянку яка охороняється. Купольні швидкісні камери відеоспостереження в основному встановлюються в банках , казино , супермаркетах. В свою чергу купольні швидкісні камери мають два види спостереження , зовнішнє і внутрішнє. Дані камери , які призначені для зовнішнього відеоспостереження укомплектовуються додатковими деталями, наприклад металевий кожух з підігрівом , який необхідний у разі різкого зниження температури в холодну пору року або збільшення температури в літній період. За допомогою кожуха камера не береться під впливу вологи і пилу. Якщо купольні швидкісні відеокамери зовнішнього відеоспостереження оснащені металевим спеціальним кожухом , то їм не страшні зміни температури від + 50 до -60 градусів за цельсієм. Дана камера може продаватися в комплекті з поворотним кронштейном і варіфокальним об'єктивом. Існують кольорові і чорно - білі камери відеоспостереження , причому кожна з них має ряд позитивних і негативних якостей. Наприклад , чорно -біла камера спостереження дешевше і найбільш затребувана , а кольоровий варіант камери коштує дорожче , але якості зйомки набагато краще , ніж у чорно -білій камері відеоспостереження.
