Группы полей

1. Морфологические

2. Вещественные

3. Физические

Виды полей

1.1. Морфо-структурные

1.2. Мор-фо-метрические

2.1. Лито-лого-петрографические

2.2. Мине-ралогические

2.3. Геохи-мические

3.1. Физических свойств (петрофизические)

3.2. Геофизические

Рис. 2.3. Группы и виды геологических полей месторождений полезных ископаемых

Группа 1. Морфологические поля

1.1. Морфоструктурные поля характеризуют форму и пространственное положение залежи. Аналитически форма поверхности любого замкнутого тела описывается следующим уравнением:

Fmс (x, y, z ) = 0, (2.3)

где Fmс – функция, описывающая поверхность тела.

На практике задача часто решается методом графического моделирования, путем построения 1-мерных (одномерных сечений), 2-мерных моделей (плоских сечений и проекций) и 3-мерных (способом изолиний).

Fmс Y Y

А Б В

10

20

Х Х Z X

Рис. 2.4. Одномерные (А)?, двумерные (Б) и трехмерные модели поверхности залежей

При геофизических построениях часто используются простейшие аппроксимации залежей шаром, цилиндром, параллелепипедом.

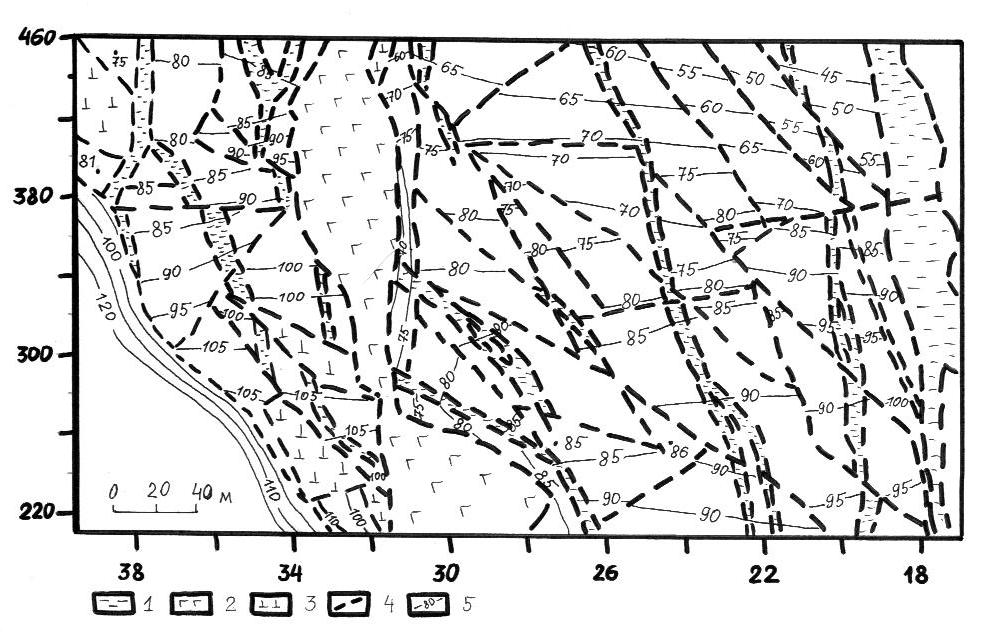

Рис. 4. Пострудные разрывные и складчатые нарушения залежи Сарановского месторождения. Проекция восточного бока ЦРТ на вертикальную плоскость в изолонгах (составлена автором по данным геолого-маркшейдерской документации Сарановской шахты «Рудная»): 1 – дайки метапикритов, 2 – дайка габбро-долеритов, 3 – серпентиниты (тектонические «окна»), 4 – разрывные нарушения, 5 – изолонги (линии равных расстояний от расположенной западнее плоскости проекции, м). По вертикальной оси – отметки горизонтов, по горизонтальной – номера маркшейдерских линий

1.2. Морфометрические поля отражают количественные характеристики геометрии пространства залежей. Они показывают изменение размеров залежей: толщин (мощностей), площадей сечений и объемов.

Обобщающим морфометрическим показателем является объем (V). Теоретически он вычисляется как интеграл функции, описывающей форму залежи полезного ископаемого (2.4):

(2.4)

Группа 2. Вещественные поля

2.1. Литолого-петрографические поля характеризуют изменение в пространстве состава горных пород, слагающих месторождение, их текстурные и другие особенности.

А ргиллит

В НК

Песчаник

Рис.. Вертикальный поперечный разрез пластовой литологически экранированной залежи. В верхней части пласта слабопроницаемый аргиллит, ниже по падению – проницаемый пористый песчаник с нефтью и водой

Рис. . Модель плутоногенного Качканарского рудного поля. Рудные тела (заштрихованы в клеточку) приурочены к одной разновидности пород (пироксенитам)

2.2. Минералогические поля моделируют изменчивость минерального состава месторождений: содержания минералов, структуру, текстуру.

2.3. Геохимические поля отражают изменения содержаний химических элементов и их изотопов в залежи полезного ископаемого.

Рис. . Синрудное распределение Cr₂O₃ (изолинии содержаний, вес. %) в рудных телах Главного Сарановского месторождения

Группа 3. Физические поля

3.1. Поля физических свойств (петрофизические) характеризуют изменение в пространстве залежей разнообразных физических свойств: плотности, крепости, пористости, проницаемости, магнитной восприимчивости и т.др.

3.2. Геофизические поля описывают создаваемые залежами аномалии нормальных физических полей.

Отметим, что причиной появления аномалий геофизических полей являются вещественные поля, а размеры аномалий и их интенсивность определяются морфологическими полями

На практике восстанавливаются геологические поля, с помощью которых можно судить об основных факторах промышленной ценности месторождений (количестве, качестве и условиях залегания полезных ископаемых).
