Типовая структура гкс

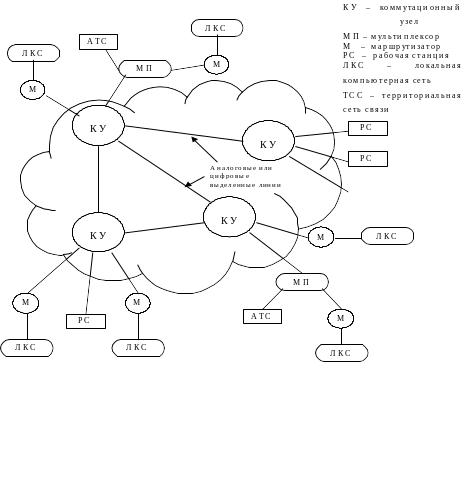

Типовая структура глобальной сети Приведена на рис.1.
Территориальная сеть связи включает ряд коммуникационных узлов (КУ), связанных между собой высокоскоростными магистральными линиями связи - выделенными аналоговыми или цифровыми. Коммуникационные узлы устанавливаются в тех пунктах, где требуются ответвления или слияние потоков данных конечных абонентов. Абоненты обычно подключаются к сети с помощью выделенных каналов связи с меньшей производительностью, чем у магистральных каналов. Допускается использование и коммутируемых каналов, хотя качество транспортных услуг при этом ухудшается.
Глобальные сети отличаются гораздо большим разнообразием конечных узлов по сравнению с ЛКС (основные их типы показаны на рис.1). Конечные узлы вырабатывают данные для передачи в глобальной сети, для которой они являются устройствами типа DTE (Data Terminal Equipment) - портом маршрутизатора или удаленного моста (на рис.1 мосты не показаны). Удаленные мосты строят таблицы МАС-адресов и принимают решение - передавать кадры в ТСС или нет. Маршрутизаторы определяют маршрут для передачи пакета следующему маршрутизатору.
Мультиплексоры обеспечивают совмещение в рамках одной ТСС компьютерного и голосового трафика. При передаче голосовые данные от АТС поступают в мультиплексор, где упаковываются в кадры или пакеты территориальной сети и отправляются в эту сеть. На приемной стороне мультиплексор должен распознать тип данных, находящихся в пакете, - это замеры голоса или компьютерные данные - и отсортировать их по своим выходам. Голосовые данные направляются в АТС, а компьютерные - через маршрутизатор в ЛКС. Если ГКС поддерживают приоритезацию трафика, то кадрам голосового трафика мультиплексор присваивает наивысший приоритет, с тем чтобы эти кадры в коммуникационных узлах обрабатывались в первую очередь.
В глобальной сети строго описан и стандартизован интерфейс "пользователь-сеть" (User-to-Network Interface, UNI), с тем чтобы пользователи могли подключаться к сети с помощью коммуникационного оборудования любого производителя, соблюдающего этот стандарт. Что касается протоколов взаимодействия коммутаторов внутри сети, называемых интерфейсом "сеть-сеть" (Network-to-Network Interface, NNI), то они стандартизуются не всегда. Для подключения сети к устройствам DTE имеется несколько стандартных интерфейсов, представляющих собой стандарты физического уровня. Эти интерфейсы обеспечивают передачу данных со скоростями от 300 бит/с до нескольких мегабит в секунду на небольшие расстояния (15 - 20 м), что вполне достаточно для удобного размещения маршрутизатора или модема. Наиболее популярным низко- и среднескоростным интерфейсом является интерфейс RS-232С/V.24, поддерживающий как асинхронный, так и синхронный режимы работы. Он позволяет подключить к компьютеру не только коммуникационное устройство (модем, маршрутизатор), но и такие периферийные устройства, как мышь, графопостроитель и др.
Рис. 1 Структура ГКС
Типовая структура ккс.
Для корпоративной сети крупного предприятия (объединения, организации), имеющего филиалы (отделения) в разных городах и даже странах, характерны:
- масштабность – сотни и тысячи рабочих станций, наличие удаленных компьютеров для работы сотрудников предприятия, десятки и сотни серверов, большие объемы компьютерных и мультимедийных данных, множество разнообразных приложений;
- гетерогенность – использование различных типов компьютеров, коммуникационного оборудования, операционных систем и приложений;
- использование территориальных сетей связи (ТСС) – филиалы и отделения предприятия соединяются между собой и с центральным офисом с помощью телекоммуникационных средств, в том числе телефонных каналов, радиоканалов, спутниковой связи;
- более высокие требования (по сравнению с другими типами сетей) к некоторым характеристикам сети. Сюда относятся: обеспечение поддержки различных видов трафика, организация виртуальных локальных сетей для оперативного взаимодействия сотрудников предприятия в рамках рабочих групп «по интересам», управляемость, расширяемость, масштабируемость, безопасность информации в сети.

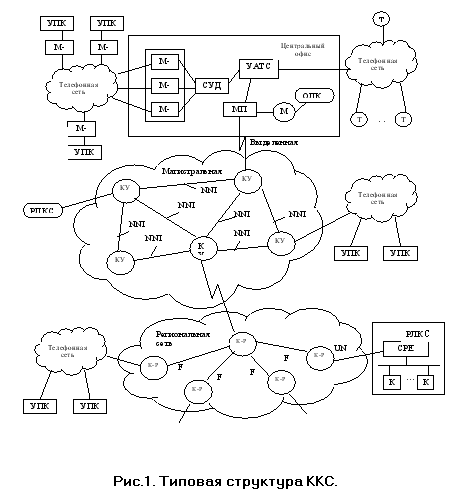

Типовая структура корпоративной компьютерной сети приведена на рис.1. Здесь выделены: оборудование центрального офиса предприятия и его отделений (филиалов), магистральная сеть, сеть доступа, удаленные персональные компьютеры (УПК) сотрудников предприятия, телефонные сети.
К - компьютер;
УПК - удаленный персональный компьютер;
М-м - модем;
СУД - сервер удаленного доступа;
КЦО - коммутатор центрального офиса;
МП - мультиплексор;
ОЛКС - офисная ЛКС;
РЛКС - региональная ЛКС;
Т - телефон;
КУ - коммутационный узел;
К-р - коммутатор;
УАТС - учрежденческая АТС.
В центральном офисе имеются коммутатор центрального офиса и учрежденческая автоматическая телефонная станция (УАТС) с подключенными к ней через телефонные сети телефонными аппаратами (Т), сервер удаленного доступа (программно-аппаратный комплекс, совмещающий функции маршрутизатора, моста и шлюза и обеспечивающий организацию массового удаленного доступа через аналоговые телефонные сети или ISDN), офисная ЛКС, связанная с мультиплексором-коммутатором с помощью маршрутизатора. Оборудование центрального офиса имеет выход на территориальную сеть связи через мультиплексор-коммутатор.
Региональные отделения предприятия имеют свою локальную сеть, связанную с ТСС с помощью оборудования СРЕ (Customer Premises Equipment). Оборудование СРЕ, размещаемое на территории регионального отделения, объединяет устройства типа:
- DTE (Data Terminal Equipment) – устройства выработки данных для передачи в ТСС, это маршрутизаторы или удаленные мосты. Для ТСС они представлены единым устройством – портом маршрутизатора или моста;
- DCE (Data Circuit terminating Equipment) устройства, которые обеспечивают необходимый протокол физического уровня данного канала связи. Используются DCE трех основных типов: модемы для работы по коммутируемым и выделенным аналоговым каналам, устройства для работы по цифровым выделенным каналам сетей технологии TDM и терминальные адаптеры для работы по цифровым каналам сетей ISDN.
Кроме того, в ККС имеется ряд удаленных персональных компьютеров, подключенных к ТСС через местные телефонные сети.
Территориальные сети связи, используемые для построения корпоративной сети, можно разделить на магистральные сети и сети доступа.
Магистральные сети связи используются для связи региональных отделений предприятия между собой и с центральным офисом. Они обеспечивают высокую пропускную способность (от 2 до 622 Мбит/с) и высокий коэффициент готовности. В качестве магистральных сетей обычно используются цифровые выделенные каналы.
Сеть доступа – это территориальная сеть, обеспечивающая связь удаленных ЛКС и УПК с центральным офисом предприятия. У предприятия может быть очень много точек удаленного доступа, поэтому к таким сетям предъявляются повышенные требования к разветвленной инфраструктуре доступа. В качестве сетей доступа применяются телефонные аналоговые сети, сети Frame Relay и ISDN.
В ТСС строго описан и стандартизован интерфейс «пользователь-сеть» (UNI), что необходимо для подключения пользователей к сети с помощью коммуникационного оборудования любого производителя, выполняющего требования этого стандарта. Интерфейс «Сеть-сеть» (NNI) представляет собой протокол взаимодействия коммутаторов сети. Он не так детализирован, как интерфейс UNI, так как взаимодействие крупных сетей может обеспечиваться на индивидуальной основе.
Корпоративная сеть, показанная на рис.1, имеет ярко выраженную иерархию территориальных транспортных средств. На верхней ступени этой иерархии располагается высокоскоростная магистраль, затем идут более медленные территориальные сети доступа и, наконец, на нижней ступени иерархии – телефонная сеть общего назначения.
Для установления Intranet необходимы следующие компоненты:
- компьютерная сеть для совместного использования ресурсов или сеть взаимосвязанных ЛКС и УПК;
- сетевая операционная система, поддерживающая протокол ТСР/IP (Unix, Windows NT, Netware);
- компьютер-сервер, который может работать как сервер Internet;
- программное обеспечение сервера, поддерживающее запросы броузеров в формате протокола передачи гипертекстовых сообщений (НТТР);
- компьютеры-клиенты, на которых имеется сетевое программное обеспечение, позволяющее посылать и принимать пакетные данные по протоколу ТСР/IP;
- программное обеспечение броузера для различных компьютеров-клиентов (Netscape Navigator, Microsoft Internet Explorer).
Эти требования к оборудованию и программному обеспечению Intranet дополняются требованиями к знанию технологии составления документов на языке описания гипертекста (HTML).
Эффективность использования ККС зависит от успешного решения как технологических, так и организационных вопросов, причем по мере эксплуатации сети, когда технологические вопросы получили должное разрешение, все большую роль приобретают организационные вопросы. Ключевыми факторами успешного и эффективного функционирования ККС являются рациональное распределение информации, необходимой для планирования, организации и осуществления производственно-хозяйственной деятельности корпорации, обеспечение сотрудников корпорации системами управления документооборотами и предоставление доступа к различным корпоративным базам данных, воспитание культуры совместного использования информации (это может оказаться наиболее сложной проблемой). Основное внимание должно быть направлено на обеспечение потребностей пользователей, а не на расширение технологических возможностей сети.
