Плакаты и знаки электробезопасности
Назначение |
Исполнение: размеры, мм, код знака |
Область применения |
|
|
Плакаты запрещающие |
|
|
||
1. Запрещается подача напряжения на рабочее место
|
Плакат переносный: 240×130; 80×50 |
На приводах разъединителей, отделителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1 кВ (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. На присоединениях до 1 кВ, не имеющих в схеме коммутационных аппаратов, плакат вывешивают у снятых предохранителей |
|
|
2. Запрещается подача напряжения на линию, на которой работают люди |
Плакат переносный: 240x130; 80x50 |
То же, но вывешивают на приводах, ключах и кнопках управления техкоммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди |
||
3. Опасность воздействия электрического поля на персонал; запрещение передвижения без средств защиты |
Плакат постоянный 240x130 |
В ОРУ напряжением 330 кВ и более. Устанавливается после измерения напряженности (ЭП) на высоте 1,8 м от уровня планировки на ограждениях участков, на которых уровень ЭП более 15 кВ/м: на маршрутах обхода ОРУ; вне маршрутов обхода ОРУ по в местах, где возможно пребывание персонала при выполнении других работ (например, под низко провисшей ошиновкой оборудования или системы шин). Плакат может крепиться на специально для этого предназначенном столбе высотой 1,5...2 м |
||
4. Запрещается подача сжатого воздуха, газа |
Плакат переносный 240x130 |
В электроустановках электростанций и подстанций. На вентилях и задвижках: воздухопроводов к воздухосборникам и пневматическим приводам выключателей и разъединителей, при ошибочном открытии которых может быть подан сжатый воздух на работающих людей или приведен в действие выключатель или разъединитель, на котором работают люди; водородных, углекислотных и прочих трубопроводов, при ошибочном открытии которых может возникнуть опасность для работающих людей |
||
5. Запрещается повторное ручное включение выключателей ВЛ после их автоматического отключения без согласования с производителем работ |
Плакат переносный 80x50 |
На ключах управления выключателей ремонтируемой ВЛ при производстве работ под напряжением |
|
|
Знаки запрещающие по ГОСТ Р 12.4.026—2001 |
|
|||
6. Проход запрещен |
Знак РО3 |
У входа в опасные зоны, помещения, участки и др. |
|
|
7. Запрещается прикасаться. Корпус под напряжением |
Знак Р09 |
На поверхности корпусов, щитов и т.п., где есть возможность поражения электрическим током |
|
|
8. Не включать! |
Знак Р10 |
На пультах управления и включения оборудования или механизмов, при ремонтных и пусконаладочных работах |
|
|
Плакаты предупреждающие |
|
|||
9. Предупреждающие об опасности поражения электрическим током
|
Плакат переносный 280x210. Стрела красная по ГОСТ Р 12.4.026-2001
|
В электроустановках электростанций и подстанций. В ЗРУ на защитных временных ограждениях токоведущих частей, находящихся под рабочим напряжением (когда снято постоянное ограждение); на временных ограждениях, устанавливаемых в проходах, куда не следует заходить; на постоянных ограждениях камер, соседних с рабочим местом. В ОРУ при работах, выполняемых с земли, на канатах и шнурах, ограждающих рабочее место: на конструкциях, вблизи рабочего места на пути к ближайшим токоведущим частям, находящимся под напряжением |
|
|
10. Предупреждение об опасности поражения электрическим током при проведении испытаний повышенным напряжением |
Плакат переносный 280x210. Стрела красная по ГОСТ Р 12.4.026-2001 |
На оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытания повышенным напряжением |
|
|
11. Предупреждение об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением |
То же |
В РУ на конструкциях, соседних стой, которая предназначена для подъема персонала к рабочему месту, расположенному на высоте |
|
|
Знаки предупреждающие по ГОСТР 12.4.026—2001 |
|
|
||
12. Предупреждение об опасности поражения электрическим током |
Знак W08 |
На опорах линий электропередачи, электрооборудовании и приборах, дверцах силовых щитков, на электротехнических панелях и шкафах, а также на ограждениях токоведущих частей оборудования, механизмов, приборов |
|
|
13. Внимание. Электромагнитное поле |
ЗнакW12 |
На дверях помещений, оборудовании, приборах и в других местах, где действуют электромагнитные поля |
|
|
Плакаты предписывающие |
|
|
||
14. Указание рабочего места |
Плакат переносный: 250x250; 100x100 |
В электроустановках электростанций и подстанций; на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места в месте прохода за ограждение |
|
|
15. Указание безопасного пути подъема к рабочему месту, расположенному на высоте |
То же |
На конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту |
|
|
Знаки предписывающие по ГОСТР 12.4.026—2001 |
|
|
||
14. Указание рабочего места |
Плакат переносный: 250x250; 100x100 |
В электроустановках электростанций и подстанций; на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места в месте прохода за ограждение |
|
|
15. Указание безопасного пути подъема к рабочему месту, расположенному на высоте |
То же |
На конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту |
|
|
Знаки предписывающие по ГОСТР 12.4.026—2001 |
|
|
||
16. Работать в защитной обуви
|
Знак М05 |
На рабочих местах и участкам, где необходимо применять средства индивидуальной защиты |
|
|
17. Работать в защитных очках |
Знак МО1 |
На рабочих местах и участках, где требуется зашита органов зрения |
|
|
18. Работать в защитной каске (шлеме) |
|
На рабочих местах и участках, где требуется защита головы |
|
|
19. Работать в защитных перчатках |
Знак М06 |
На рабочих местах и участках работ, где требуется защита от возможного поражения электрическим током |
|
|
20. Работать в предохранительном (страховочном) поясе |
Знак М09 |
На рабочих местах и участках, где для безопасной работы требуется применение предохранительных (страховочных) поясов |
|
|
21. Проход здесь |
Знак М10 |
На территориях и участках, где разрешается проход |
|
|
22. Отключить штепсельную вилку |
Знак М13 |
На рабочих местах и оборудовании, где требуется отключение от электросети при наладке или остановке электрооборудования и в других случаях |
|
|
23. Отключить перед работой |
Знак М14 |
На рабочих местах и оборудовании при проведении ремонтных или пусконаладочных работ |
|
|
Плакат указательный |
|
|||
24. Указание о недопустимости подачи напряжения на заземленный участок электроустановки |
240x130; 80x50 |
В электроустановках электростанций и подстанций. На приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления |
|
|
Примечание. В электроустановках с крупногабаритным оборудованием размеры плакатов разрешается увеличивать в отношении 2:1, 4:1, 6:1 к размерам, указанным в таблице.
Средства индивидуальной защиты.
Защитные очки применяют:
при смене предохранителей;
резке кабелей и вскрытии муфт на кабельных линиях, находящихся в эксплуатации;
пайке, сварке (на проводах, шинах, кабелях и др.), варке и разогревании мастики и заливке ею кабельных муфт, вводов и т.п.;
работе с электролитом и при обслуживании аккумуляторной батареи;
проточке и шлифовке колец и коллекторов;
заточке инструмента и прочих работах, связанных с опасностью повреждения глаз.
Рекомендуется применять очки закрытого типа с непрямой вентиляцией (например, ЗН4-72, ЗН8-72-У, ЭН13-72-Т, ЗН16-90, ЗНР1 со светофильтрами С-4 ... С-9, ЗНРЗ (Г-1, Г-2, Г-3), ЗН5-72 (Г-1, Г-2, Г-3) и др.). Вентиляционные отверстия должны быть небольших размеров и защищены таким образом, чтобы при сохранении вентиляции брызги жидкости или расплавленных веществ не могли проникать внутрь очковой камеры (вентиляционные отверстия должны быть защищены чешуйками и пр.).
Очки защитные герметичные для защиты глаз от вредного воздействия различных газов, паров, дыма, брызг разъедающих жидкостей должны полностью изолировать подочковое пространство от окружающей среды и комплектоваться незапотевающей пленкой.
Перед употреблением защитные очки должны осматриваться на отсутствие царапин, трещин и других дефектов, при обнаружении их очки следует заменить исправными.
Во избежание запотевания стекол при использовании очков для продолжительной работы внутреннюю поверхность стекол следует смазывать ПА-смазкой.
При загрязнении очки следует промывать теплым мыльным раствором, затем прополаскивать и вытирать мягкой тканью.
Каски являются средством индивидуальной защиты головы работающих от механических повреждений, агрессивных жидкостей, воды, поражения электрическим током при случайном прикосновении к токоведущим частям под напряжением до 1 кВ.
Каски состоят из двух основных частей: корпуса и внутренней оснастки (амортизатора и несущей ленты).
Корпус каски изготовляют сплошным или составным, с козырьком или полями, без внутренних ребер жесткости. В зависимости от условий применения каска может комплектоваться утепляющим подшлемником и водозащитной пелериной, противошумными наушниками, щитками для сварщиков и головными светильниками.
Для изготовления касок применяются нетоксичные материалы, устойчивые к действию серной кислоты, минеральных масел, автомобильного бензина и дезинфицирующих средств (полиэтилен, текстолит, прессованное стекловолокно и др.).
Предохранительные монтерские пояса являются средствами индивидуальной защиты работающих от падения с высоты при верхолазных работах на ВЛ электропередачи, электрических станциях и подстанциях, РУ.
При работах в действующих электроустановках следует применять предохранительные пояса со стропом из синтетических материалов.
При работах на отключенных линиях электропередачи или в РУ при полном снятии напряжения, а также при работах вдали от токоведущих частей, находящихся под напряжением, допускается применение поясов со стропом из стального каната или цепи.
Карабин пояса должен закрываться на замок и иметь стопорное приспособление.
Подвергшийся динамическому рывку пояс необходимо изъять из эксплуатации.
Дополнительной мерой безопасности служит страховочный канат. Пользование им обязательно в тех случаях, когда место работы находится на расстоянии, не позволяющем закрепиться стропом предохранительного пояса за конструкцию оборудования. Для страховки применяют хлопчатобумажный канат диаметром не менее 15 мм и длиной не более 10 м или канат из капронового плетеного фала. Разрывная

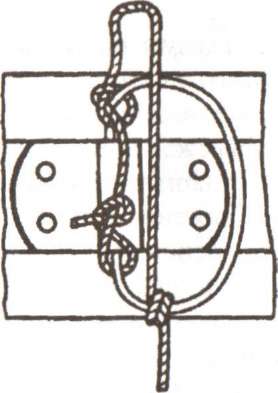

Рис. 2.12. Узел крепления страховочного каната
статическая нагрузка каната должна быть не менее 10 кН (1000 кгс). Узел крепления страховочного каната к кольцу показан на рис. 2.12. Страховочные канаты могут быть оснащены карабинами.
