3.7.2. Підсилюючий каскад з ск (емітерний повторювач)

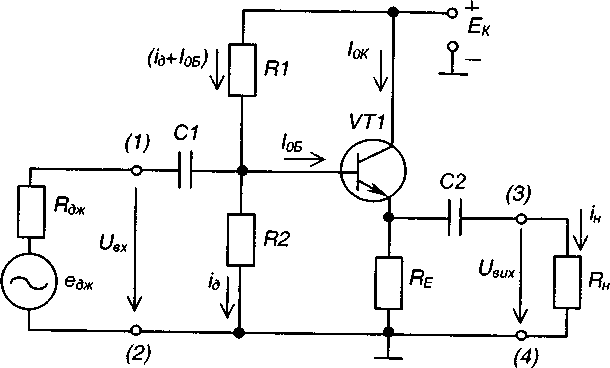

Схема емітерного повторювача зображена на рис. 3.16.

Рис. 3.16- Емітерний повторювач

Тут R_£ - навантаження підсилювача за постійним струмом, яке одно­часно забезпечує температурну стабілізацію режиму спокою. При­значення решти елементів таке ж, як і у схеми з СЕ.

Роботу каскаду ілюструють часові діаграми, наведені на рис. 3.17.

Зверніть увагу на те, що вихідна напруга співпадає за фазою з вхідною.

Оскільки у емітерного повторювача /_£ приблизно дорівнює І_ю графо­аналітичний розрахунок його параметрів можна вести, використовую­чи побудови, наведені у попередньому розділі.

Рис. 3.17- Часові діаграми роботи емітерного повторювача Розглянемо параметри повторювача, аналогічні параметрам каска­ду з СЕ.

Інт ^Rs __ /f5 ,

»1.

_{Кц =}

ІБпІ U вихп

^ - < 1; U_EE « U_euxm , тому Ku = 1 .

exm U_eiam + U_EE

3.

-малий.

де R_E - опір бази;

R_E - опір у колі емітера;

R_EE - опір емітерного переходу.

Якщо вважати, що R_s—^0 і R_EE^>0, то R_ex=(P + l)R_E-

л D D L ^{Б + дж}

4. л_ш„ = К_ЕБ H має мале значення.

P + 1

Каскади з СК застосовують як узгоджувальні, коли джерело сигна­лу має великий R, а навантаження (наприклад, каскад підсилення з СЕ) має малий R_n.

Оскільки каскад не змінює фази і не підсилює напруги вхідного сиг­налу (A^=sl), то його й називають повторювачем.

3.7.3. Підсилюючий каскад з сб

С хема підсилюючого кас­каду за схемою з СБ зобра­жена на рис. 3.18. Конденса­тор C, забезпечує підмикан- „

ня бази до спільної точки cxe- 11

U

ми за змінним струмом. При- •'' значення решти елементів те ж саме, що і у попередніх схе­мах. Роботу каскаду ілюст­рують часові діаграми, наве- ₀ денінарис. 3.19.

Основні параметри каскаду: Рис. 3.18 - Підсилюючий каскад з СБ

= a-

-<1;

R_K+R.

l.K,=

2.

Ueu

•U_m

Рис. 3.19 - Часові діаграми роботи підсилюючого каскаду з СБ Такі каскади використовують як узгоджувальні, коли джерело сиг­налу має малий R , а навантаження - великий R .

^ eux e.\

3.8. Каскади попереднього підсилення на польовихтранзисторах

При побудові цих каскадів завжди слід пам'ятати, що польові тран­зистори керуються напругою, а не струмом, як біполярні. При цьому

з.

гяМКІ

Роботу каскаду ілюструють часові діаграми, наведені на рис. 3.21.

також можливі три схеми: зі спільним витоком (з CB), зі спільним сто­ком (з CC), зі спільним затвором (з C3). Практичного використання набули схеми з CB та з CC.

3.8.1. Підсилюючий каскад з cb

Схема підсилюючого каскаду з CB наведена на рис. 3.20.

о

(2)

^l

Рис.3.20-КаскадзСВ

Склад схеми та призначення елементів:

VT1 - польовий транзистор з керуючимр-л переходом і каналом л-типу.

R_c - навантаження за постійним струмом.

Е_к - джерело живлення каскаду.

Ці елементи утворюють вихідне коло каскаду, де власне і відбуваєть­ся підсилення сигналу.

Rg, С_в - утворюють коло автоматичного зміщення, яке задає режим спокою класу А шляхом подачі напруги зміщення до затвору VT1 че­рез резистор R_r Одночасно коло автоматичного зміщення забезпе­чує температурну стабілізацію режиму спокою.

C_r C₂ ~ розділяючі конденсатори.

С_в - виключає від'ємний зворотний зв'язок за струмом для змінно­го вхідного сигналу.

I

Рис. 3.21 - Часові діаграми роботи каскадузСВ

и₃=0

Г рафоаналітичний розрахунок схеми проводиться наступним чином. На стоковій характерис­тиці польового транзистора будує­мо лінію навантаження за постій­ним струмом, як це показано на рис.3.22, U_c=E_cI_c(Rc+R_B)-

Знаючи U_or знайдемо R_g = = U_m /I_oc Оскільки навантажен­ ням транзистора є, наприклад, на- _{и Е} отупний підсилюючий каскад на _рис ^ _ ^^. _хар^_ерт7ти польовому транзисторі з дуже _ПОЛЬового транзистора з керуючим великим вхідним опором, то р-лпереходоміканаломл-типута Я_м» R_c, R^ R^ і всі побудови динамічнахарактеристикакаскадузСВ

Q~7

з. пІ

3. Підсилювачі електричних сигналів

за змінним струмом можна виконати за допомогою лінії навантаження за струмом.

Коефіцієнт підсилення за напругою

(3.21)

Kn=S-

Ri+Rc

де S - крутизна;

Rj - внутрішній опір польового транзистора.

Розглянутий каскад набув широкого розповсюдження у вхідних ко­лах інтегральних підсилювачів.
