3. Извлечь и визуализировать информацию из хранилища данных.
Последовательность выполнения задания:
вызвать Мастер импорта;
выбрать тип источника данных: Deductor Warehouse и нажать [Далее];
из списка доступных хранилищ выбрать Заказы Борей; нажать [Далее];
указать имя процесса: Заказы; нажать [Далее];

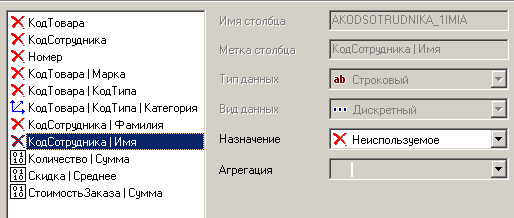

задать все измерения, атрибуты и факты для импорта; нажать [Далее] (рис. 201);
Рис. 8. Фрагмент окна задания измерения, атрибуты и факты для импорта
нажать кнопку [Пуск] и [Далее];
определить способ отображения данных – Таблица и OLAP-анализ;
задать настройку полей OLAP-куба (рис. 202);
Рис. 9. Вид диалогового окна настройки значений полей куба
произвести настройку измерений по колонкам и строкам OLAP-куба: указать поле КодТовара|КодТипа/Категория в колонки OLAP-куба; КодСотрудника|Фамилия - Строки (рис. 203);
Рис. 10. Вид диалогового окна настройки измерений OLAP-куба
указать поле СтоимостьЗаказа|Сумма как числовое значение (факт) для OLAP-куба (рис. 204);
Рис. 11. Вид диалогового окна настройки фактов
нажать [Далее] и [Готово];
просмотреть полученный OLAP-куб (рис. 205);
Рис.12. Вид OLAP-куба
установить для поля СтоимостьЗаказа|Сумма варианты отображения Процент по горизонтали и Процент по вертикали по псевдокнопке Настройка фактов
(рис. 206);
Рис. 13. Вид диалогового окна настройки фактов
просмотреть измененный OLAP-куб (рис. 207);
Рис. 14. Вид OLAP-куба
построить кросс-диаграмму по псевдокнопке
(рис. 208);
Рис. 15. Вид кросс - диаграммы
транспонировать кросс-диаграмму по псевдокнопке
(рис. 209).
Рис. 16. Вид транспонированной кросс-диаграммы
Практическая часть
I |
Простая аналитика. |
Постановка задачи: определить в хранилище данных ЗаказыБорей:Заказы объемы и структуру стоимости товаров в разрезе групп, проданных Ясеневой И. К рассмотрению не принимаются те товары, количество которых меньше 21 и более 60.
Задания
1. Осуществить фильтрацию данных.
Последовательность выполнения задания:
активизировать хранилище данных ЗаказыБорей:Заказы;
загрузить Мастер обработки -
;в диалоговом окне выбрать операцию Фильтрация и нажать [Далее];
настроить условия фильтрации (рис. 214):
Рис. 17. Диалоговое окно настройки фильтрации данных
нажать [Далее], [Пуск], [Далее];
выбрать способ отображения данных – Таблица, Диаграмма; нажать [Далее];
настроить параметры диаграммы: цвет – зеленый, тип – области, подписи по Х – Категория (рис. 215);
Рис. 18. Вид окна настройки параметров диаграммы
нажать [Далее], [Готово];
провести сортировку данных по столбцу Количество:Сумма (1ЛКМ по полю Сумма – по возрастанию, 1ЛКМ - по убыванию, 1ЛКМ - возврат в первоначальное состояние);

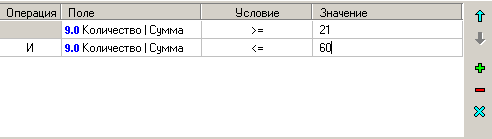

выбрать товары в количестве от 21 до 60 на основе операции Фильтр (для настройки условия фильтрации используется псевдокнопка Добавить условие –
)
(рис. 216);
Рис. 19 . Фрагмент окна задания условий фильтрации данных
последовательность работы и параметры диаграммы аналогичны вышеприведенным.
Рис. 20 . Диаграмма отфильтрованных данных
2. Изменить тип диаграммы на линейчатую, цвет диаграммы - синий.
Последовательность выполнения задания:
вызвать конструктор Настроить узел -
для узла Фильтр ([Количество | Сумма]
>= 21) И ([Количество | Сумма] <= 60);настроить требуемые параметры диаграммы.
3. Определить стоимость товаров по их группам.
Последовательность выполнения задания:
загрузить Мастер обработки - для узла Фильтр ([Количество | Сумма] >= 21) И ([Количество | Сумма] <= 60);
в диалоговом окне выбрать операцию Группировка данных и нажать [Далее];
настроить условия группировки данных (рис. 218):
Рис. 21. Фрагмент окна настройки условий группировки данных
выбрать способ отображения – таблица, диаграмма;
указать желтый цвет диаграммы и тип – столбчатая диаграмма;

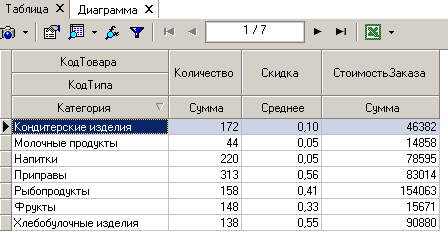

Рис. 22. Таблица группировки данных
настроить формат числовых полей (фактов) таблицы с помощью функциональной клавиши [F11] (рис. 220);
Рис. 23. Таблица группировки данных
вывести метки данных, используя на вкладке Диаграмма пиктограмму Тип метки -
(рис. 221);

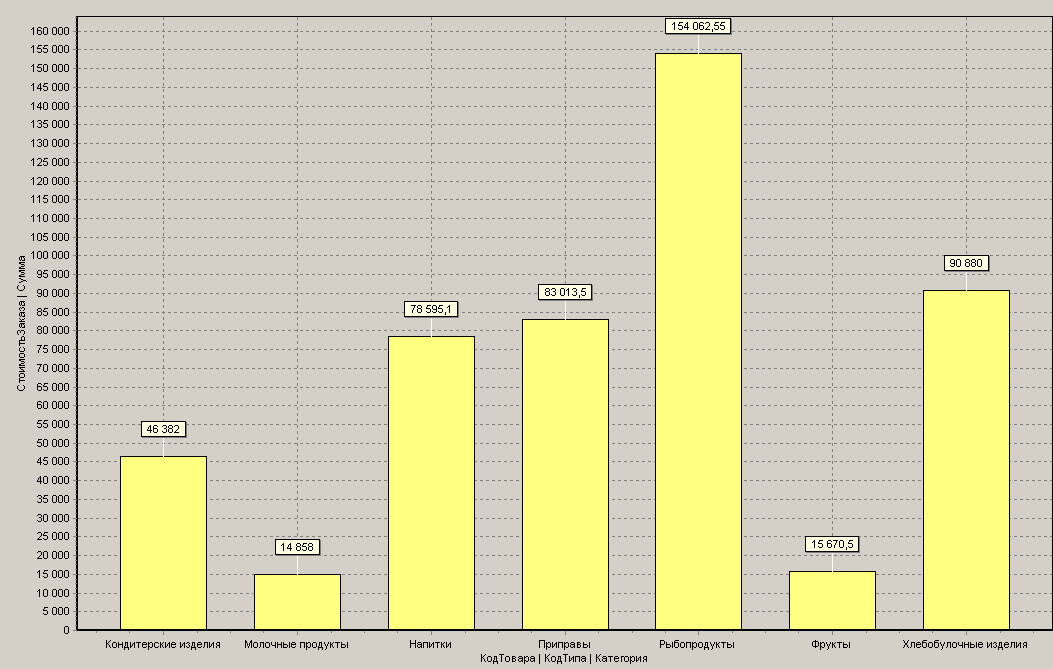

Рис. 24. Столбчатая диаграмма группировки данных
преобразовать диаграмму в круговую и вывести легенду внизу;
сделать вывод о реализации товаров Ясеневой И.
