4. Определение размеров центрально нагруженного столбчатого фундамента.
b1=
Где Nр- расчетная нагрузка на фундамент, кПа
hзал – глубина заложения фундамента, м
R- расчетное сопротивление грунта, кПа
γср - осредненный объемный вес фундамента и грунта на его уступах
γср = 2,0 т/м3 = 20 кПа
Ширина фундамента определяется методом последовательных приближений
b1
b2=
Проверка:
Таким образом, окончательно принимаем ширину фундамента b=3,4 м
Схема конструирования центрально-нагруженного столбчатого фундамента.
5. Определение ширины подушки ленточного фундамента.
b1=
Где Nр- расчетная нагрузка на фундамент, кПа
hзал – глубина заложения фундамента, м
R- расчетное сопротивление грунта, кПа
γср - осредненный объемный вес фундамента и грунта на его уступах
γср = 2,0 т/м3 = 20 кПа
Ширина фундамента определяется методом последовательных приближений
Таким образом, окончательно принимаем ширину фундамента b = 4,95 м.
Схема констр-ия подушки под центрально-нагруженный ленточный фунд-т.
6. Расчет сваи под фундамент.
(Расчет ведется по СНиП 2.02.03-85 – «Свайные фундаменты»)
Fd = γс (γсR ∙ R ∙ A+ u ∑ γсf ∙ fi ∙ hi)
Где Fd- несущая способность сваи, кПа;
γс - коэффициент условия работы сваи под торцом и боковой
поверхности γс = 1;
R - расчет сопротивления грунта под подошвой сваи, кПа
определяем по таблице [1], СНиП 2.02.03-85;
A - площадь поперечного сечения сваи, м2;
u - периметр сваи, м;
fi - расчетное сопротивление грунта трению по боковой
поверхности сваи i-го слоя грунта, определяем по таблице [2],
СНиП 2.02.03-85кПа;
hi - толщина i-ого слоя, м;
γс ,γсR - коэффиценты условий работы сваи под торцом сваи и по
боковой поверхности. Определяются по таблице [3],
СНиП 2.02.03-85.
Принимаем сваю квадратного сечения 300мм × 300 мм
γсR = 1;
γс = 1;
A = 0,3 + 0,3 = 0,09 м3
u = 0,3 ∙ 4 = 1,2 м
z = 3,15 + 1 = 4,15 м
z |
R |
γсR∙ RA |
fi |
γсf ∙ fi ∙ hi |
u∑ γсf ∙fi hi |
Fd, кПа |
1 |
3 |
4 |
5 |
6 |
7 |
8 |
4,15 |
1250 |
112,5 |
26 |
26 |
31,2 |
143,7 |
5,15 |
1300 |
324 |
48 |
48 |
88,8 |
412,8 |
6,15 |
2100 |
189 |
31 |
31 |
106,2 |
430,2 |
7,15 |
3700 |
333 |
60 |
60 |
165 |
498 |
8,15 |
3400 |
306 |
44 |
44 |
209 |
533 |
9,15 |
3450 |
310,5 |
45 |
45 |
254 |
564,5 |

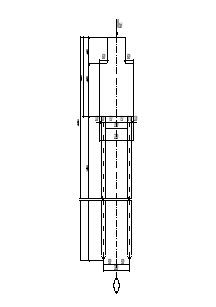

Схема конструирования ростверка под центрально-нагруженный свайный фундамент.
