Машина МПО-50
Машина МПО-50 предназначена для предварительной очистки от сорных примесей зернового вороха колосовых, крупяных и зернобобовых культур, кукурузы, сорго и семян подсолнечника.
Основными рабочими органами машины (рис. 2.3) являются приемная камера и воздухоочистительная часть. Исходный материал поступает в машину через загрузочное окно и шнеком 8 распределяется равномерным слоем по ширине сетчатого конвейера 3. Равномерность распределения материала регулируют, перемещая груз 6.
Сетчатый конвейер состоит из сетки, ведущего и ведомого валов. Натяжение сетки осуществляют, перемещая ведомый вал 2 при помощи болтов 1. На сетчатом конвейере из обрабатываемого вороха отделяются крупные и соломистые примеси. Над ним установлены соломоприжимы 5.
При обработке засоренного и высоковлажного вороха для интенсификации процесса разделения на сетке включают подбивальщик 4, который встряхивает ведомую ветвь сетчатого конвейера, тем самым улучшая просеваемость вороха. Подбивальщик отключают, снимая приводную цепь.
Воздухоочистительная часть включает всасывающий 19 и нагнетающий 77 пневмоканалы, осадочную камеру 75 с установленными в ней ротором 12 диаметрального вентилятора и шнеком 14 выгрузки легких примесей. Пневмоканалы и осадочная камера представляют собой сварную конструкцию из листовой стали. В нижней части перегородки нагнетающего канала сделаны жалюзийные отверстия, а в боковой стенке - окно и канал 16 для подсоединения воздушной части к общей аспирационной системе.

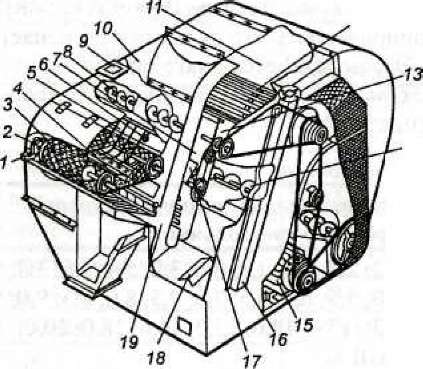

Рис. 2.3. Машина МПО-50:
7 - болт; 2 - ведомый вал; 3 - сетчатый конвейер; 4 - подбивальщик; 5 -соломоприжим; 6 - груз; 7 - клапан; 8 -шнек; 9 — приемная камера; 10 — корпус; 11 - нагнетающий пневмоканал; 12 -ротор вентилятора; 13 - осадочная камера; 14 - шнек для легких примесей; 15 - электродвигатель; 16 - канал; 17 -дроссельная заслонка; 18 - клапан; 19 - всасывающий пневмоканал
Для регулирования скорости воздушного потока в нагнетающем пневмоканале установлена дроссельная заслонка 17с винтовым приводом.
При выходе из шнека выгрузки легких примесей смонтирован клапан 18 с регулируемым грузом, а в месте выгрузки очищенного вороха зерна — подпружиненные клапаны. Привод - от электродвигателя 15.
Подлежащий очистке зерновой ворох / поступает в загрузочный шнек 3 (рис. 2.4), который равномерно распределяет его по ширине машины, и далее по скатному листу на сетчатый конвейер 2. Зерно, легкие и мелкие примеси проходят через него, а крупные примеси II (солома, колоски и др.) выходят из машины. Для интенсификации просеивания зерновой фракции ведомую ветвь конвейера встряхивают.
Зерновая смесь, прошедшая через сетчатый конвейер, разделяется на два параллельных потока и поступает во всасывающий аспирационный канал 7. Замкнутый воздушный поток в машине создается встроенным диаметральным вентилятором 4. Его скорость регулируют дроссельной заслонкой 5, расположенной в нагнетающем канале. Легкие примеси V выводятся из машины шнеком 6, а очищенное зерно III- самотеком.
О качестве работы воздушного потока судят по выходу легких примесей из отстойной камеры, в которых не должно быть полноценного зерна; о качестве работы сетчатого конвейера судят по выходу крупных примесей: если есть полноценное зерно, то необходимо включить в работу подбивальщик и проверить уплотнения сетчатого конвейера. В последние годы типоразмерный ряд машин МПО по производительности получил развитие и в настоящее время
выпускается три типоразмера МПО-30; МПО-50, МПО-50С и МПО-100. Они имеют соответственно производительность 30, 50 и 100 т/ч, а МПО-50С дополнительно оснащен скальператором
.
Рис 2.4. Технологическая схема машины МПО-50:
1 - аспирационный канал; 2 - сетчатый конвейер; 3 - загрузочный шнек; 4 - вентилятор; 5 - дроссельная заслонка; 6 -выпускной шнек; I - зерновой ворох; II -крупные примеси; III - очищенное зерно; IV - воздушный поток; V— воздушный поток с легкими примесями
Технические характеристики машины МПО-
Производительность*, т/ч 50 Эффективность очистки от примесей, %:
крупных 90-100
