Ниже приведен ряд новых конструкций магнитных сепараторов, основанных на использовании мощных современных постоянных магнитов как основного фактора, обеспечивающего надежность, эффективность и простоту их работы.

ОАО «ЦНИИ Промзернопроект», учитывая, что установка серийных магнитных аппаратов на приеме зерна с автомобильного, железнодорожного и водного транспорта на действующих предприятиях представляет опре- деленные трудности, а при проектировании и строительстве указанных объек тов нормативно магнитная защита не предусматривалась, разработал конструкции магнитных сепараторов МСС 1, МСС 3, МСН 2 и МСН 3 произво­дительностью соответственно 175, 150, 100 и 50 т/ч. В качестве магнитов использованы универсальные блоки НПК «Магниты и магнитные технологии», нескольких типоразмеров, индуцирующие сильные и высокоградиент-Ные магнитные поля. На рис. 6.11 представлены сепараторы МСС 1 и МСС 3; они предназначены для установки в линиях гравитационного транспорта зерна на наклонных участках самотеков (длина их соответственно 600 и 800 мм). Сепараторы представляют собой сварные корпуса 3 с сечениями проходного отверстия 350x350 и 300x300 мм. Нижняя стенка корпуса имеет открытый

который перекрывается откидной крышкой 1, имеющей уплотнение и прижимающейся к корпусу с помощью двух откидных болтов 4. Внутри корпуса на специальной оси подвешен клапан, уравновешиваемый двумя противовесами 5, установленными на свободных концах оси за пределами габаритов корпуса. Магнитные блоки закреплены на откидной крышке 1, клапане и боковых стенках корпуса сепаратора. Движущееся через сепаратор зерно охватывается магнитным полем с четырех сторон.

Магнитные сепараторы МСН 2 и МСН 3 (рис. 6.12) предназначены для установки в качестве приемных носков на башмаки норий типа II-100 и II-50 соответственно. Сепараторы представляют собой сварные корпуса 1, соответ­ствующие по своей конфигурации стандартным размерам приемных носков норий. Днище 3 корпуса выполнено в виде откидной крышки, которая в рабочем положении плотно прилегает к корпусу и удерживается откидными болтами 4. Магнитные блоки 2 закреплены на рабочей поверхности откидной крышки и на боковых стенках корпуса.

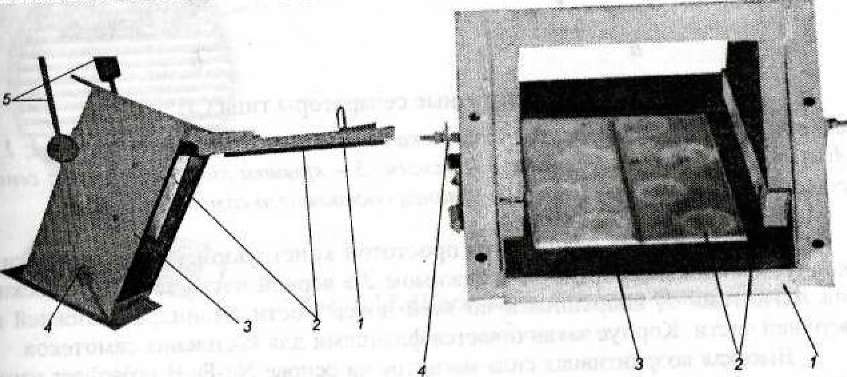

Рис. 6.11. Магнитные сепараторы Рис. 6.12. Магнитные сепараторы МСС 1, МСС 3: МСН 2, МСН 3:

/ - откидная крышка; 2 - магни- 1 - корпус; 2 — магнитные блоки; ты; 3 — корпус; 4 - откидные бол- 3 - днище; 4 - откидные болты ты; 5 - грузовые противовесы под весного клапана

Научно-производственным комплексом «Магниты и магнитные технологии» разработана принципиально новая конструкция магнитных сепараторов типа СН (сепаратор наружный), которые «врезаются» в наклонные продуктопроводы на различных участках технологического процесса. Сепараторы выпускаются различных типоразмеров - СН 140, СН 220, СН 250, СН 300, где число означает диаметр сепаратора, совпадающий с наиболее часто встречающимися диаметрами продуктопроводов на зерноперерабатывающих предприятиях. Магнитная система расположена вне рабочего про света сепаратора, так что производительность сепаратора совпадает с производительностью самого продуктопровода. Общий вид сепаратора показан на рис. 6.13, а; на рис. 6.13, б, показан сепаратор, установленный на самотеке Уловленные ферромагнитные примеси удерживаются на внутренней поверхности сепаратора, периодическая очистка сепаратора производится через специальный люк.

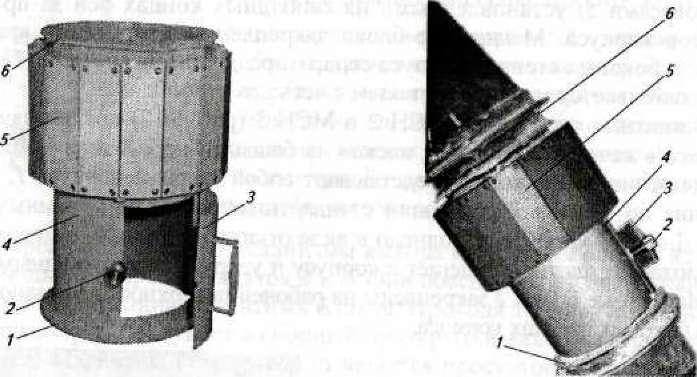

a б Рис. 6.13. Магнитные сепараторы типа СН: а - общий вид сепаратора; б -установка сепаратора в зерновом самотеке; I фланец отводящего самотека; 2 - зажим; 3 - крышка люка; 4 - корпус сепаратора; 5 — магнитные блоки; 6 - фланец подводящего самотека

Сепараторы СН отличаются простотой конструкции: цилиндрический корпус 4 с люком, форткой 3 и зажимом 2 в верней части оснащен плоскими магнитами 5, набранными по всей поверхности цилиндра в нижней и верхней части. Корпус заканчивается фланцами для крепления самотеков.

Высокая коэрцитивная сила магнитов на основе Nd-Ре-В позволяет изготавливать сепараторы в виде тонких плоских экранов любой площади, по которым стекает поток продукта. Пример такой конструкции показан на рис. 6.14. В данном случае таким сепаратором был оборудован переходной бункер в одной из линий комбикормового завода. Производственная эксплуатация показала его эффективную работу.

На рис. 6.15 показаны примеры исполнения щелевых сепараторов, разработанных НПК «Магниты и магнитные технологии», которые особенно эффективны для очистки продуктов, не имеющих тенденции к образованию пробок из- за слипания (так как магнитные элементы перекрывают до 25% сечения) и движущихся вертикально объемным потоком. Высокая эффективность данной конструкции определяется равновысокими значениями полей и их градиентов по всему сечению потока. Магнитные элементы сепараторов этого типа внешне представляют собой полированные плоские трубки из нержавеющей стали 12Х18Н10Т, имеющие обтекаемую форму в поперечном сечении. Эксплуатация данных сепараторов на нескольких установках для производства макаронных изделий показала, что заметное количество ферромагнитных примесей присутствует в готовой муке.

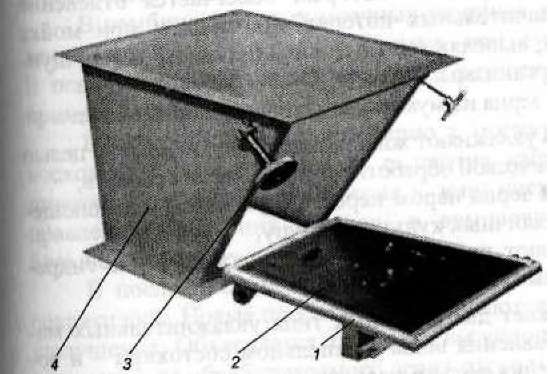

Рис. 6.14. Магнитный сепаратор с тонким плоским экраном: 1 ■ откидная фортка; 2 -плоский магнитный экран; 3 - зажимы фортки; 4 - корпус сепаратора

Рис. 6.15. Щелевые магнитные сепараторы
