3 Результаты обследования строительных конструкций сооружения
Обследование проводилось в октябре 2013 года, и параллельно выполнялись инструментальные измерения соответствующих конструктивных элементов. Температура наружного воздуха составляла +6 ºС, влажность воздуха 71%, атмосферное давление 753 мм рт. ст.
Наклонная галерея №4, протяженность 96,5 м (инв. №02001021)
Транспортная галерея №4, протяженность 96,5 м располагается между зданиями перегрузочного узла №1 и корпусом 3-4 стадии дробления. Представляет собою полностью закрытое наклонное сооружение с надземной частью и подземной частью.
3.1.1 Основания и фундаменты – основанием служат лессовидные суглинки. Фундаменты бетонные отдельно стоящие под ветви опор
Предпосылок для вскрытия фундаментов с целью определения их технического состояния, согласно результатам предварительного обследования нет.
3.1.2 Опоры – ветви опор в осях «А-А/2» стальные, выполнены из прокатных профилей и сварных конструкций (двутавр). Соединительная решетка двухплоскостная, выполнена из прокатной стали (уголок).
Опоры по оси «Б» из железобетона, на момент обследования (2013 г), были усилены методом наращивания сечения.
Обнаружены следующие дефекты и повреждения:
- разрушение антикоррозионной защиты, налет ржавчины на соединительной решетке (см. фото 1).

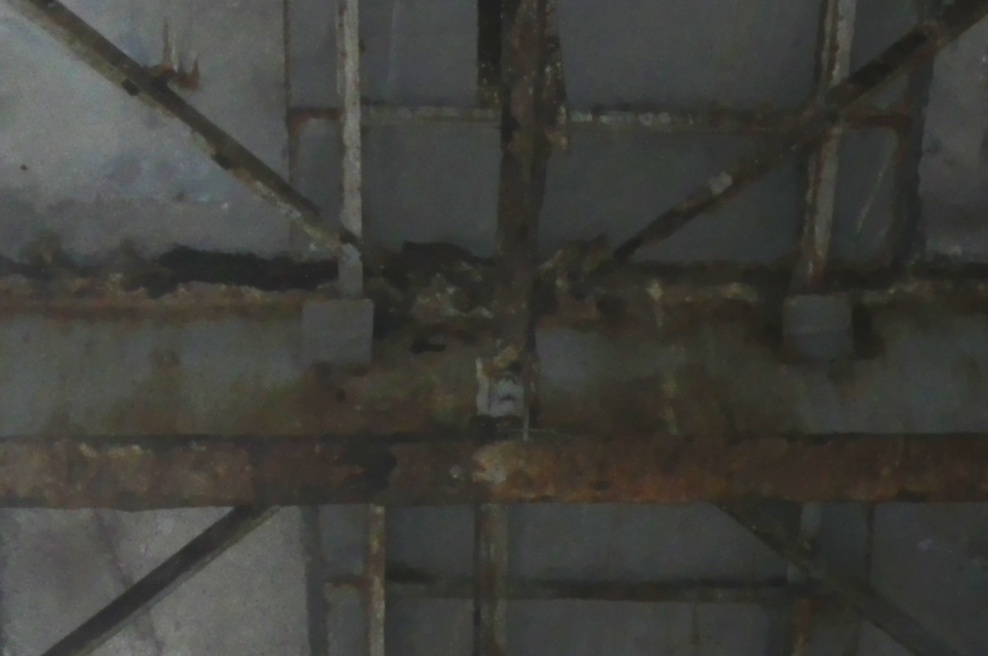

Фото 1 - разрушение антикоррозионной защиты, налет ржавчины на соединительной решетке
3.1.3 Фермы
пролетных строений – металлические,
расположенные в осях «А-Б», с параллельными
поясами, таврового сечения, раскосы и
стойки крестового сечения из сварных
уголков. Фермы по нижним поясам соединены
между собой балками перекрытия
двутаврового сечения, по верхним поясам
– таврового. Обнаружены следующие
дефекты и повреждения:
- разрушение антикоррозионного покрытия, налет ржавчины на локальных участках ферм.
3.1.4 Балки перекрытия – металлические двутаврового сечения. В осях «А/2-Б» к основным балкам перекрытия подведены по две дополнительные балки. Обнаружены следующие дефекты и повреждения:
- разрушение антикоррозионного покрытия, налет ржавчины на балках БП1-БП8 (см. фото 2), схему расположения балок перекрытия см. лист 2 приложения.

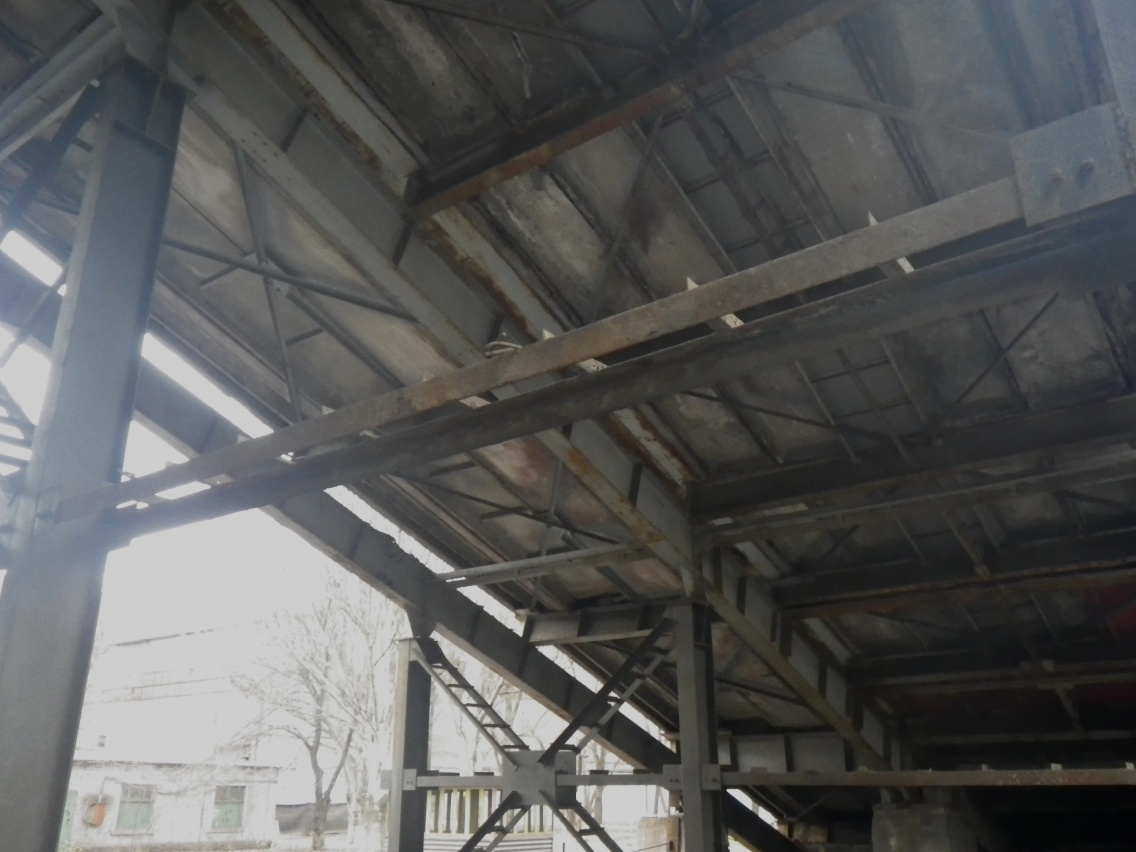

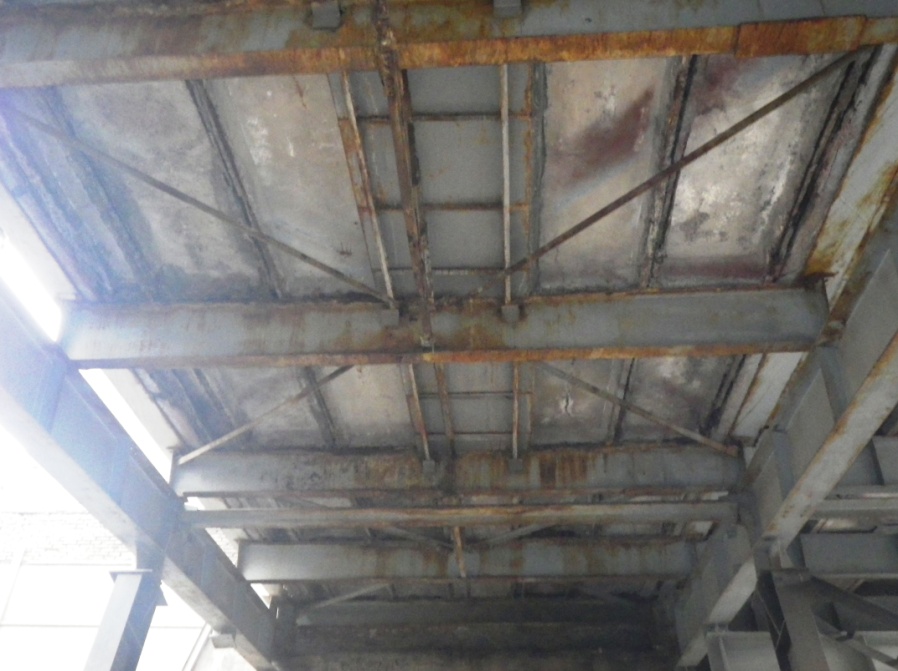

Фото 2 - разрушение антикоррозионного покрытия, налет ржавчины на металлических балках перекрытия
3.1.5 Балки покрытия – балки покрытия БС1-БС9 выполнены стальными, в сечении тавр. Балки покрытия БС10-БС16 смонтированы сборными железобетонными балками прямоугольного сечения. Обнаружены следующие дефекты и повреждения:
- металлические балки БС1-БС9 имеют повреждения в виде разрушения антикоррозионного покрытия и налета ржавчины (см. фото 3);
- железобетонные балки покрытия БС10, 11, 13, 14, 15 имеют повреждения в виде разрушения защитного слоя бетона, трещины вдоль продольной арматуры и частичного раскрытия стальных стержней, сколы бетона. (см. фото 4).

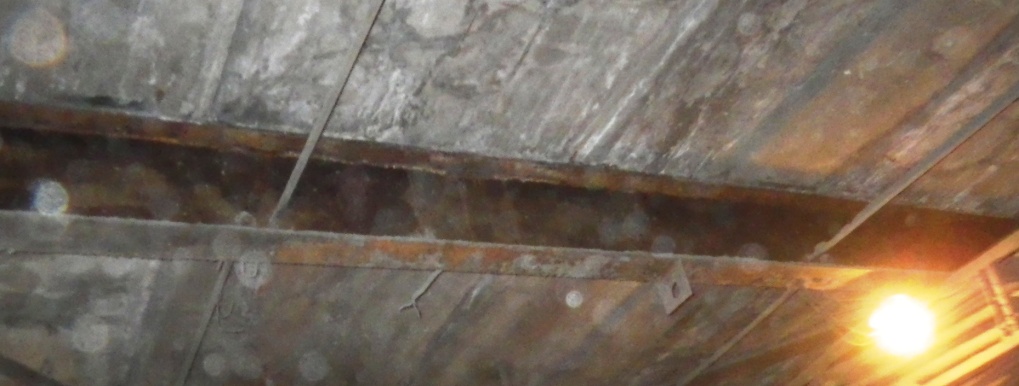

Фото 3 - разрушение антикоррозионного покрытия, налет ржавчины на металлических балках покрытия

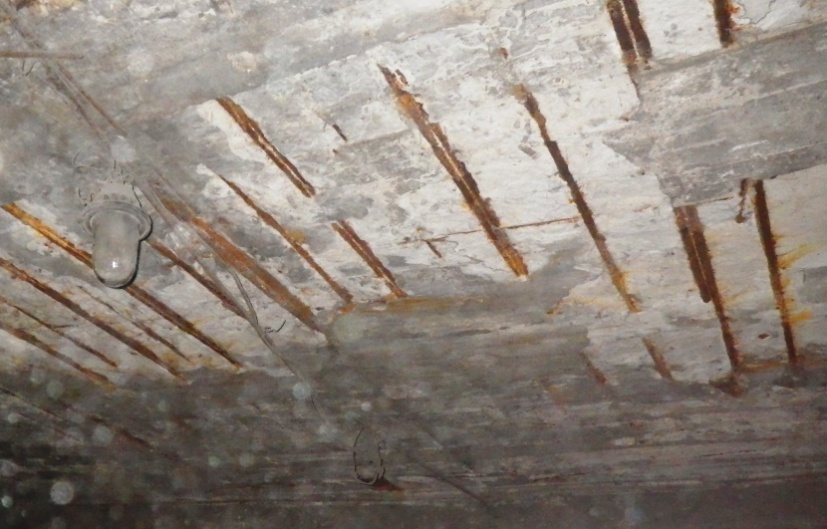

Фото 4 – дефекты железобетонных балок покрытия
3.1.6 Конструкции перекрытия – перекрытие в осях «А-Б» выполнено в сборном железобетонном варианте. Плиты перекрытия в осях «А-Б» № 2, 3, 11, 19, 28-33, 36, 42, 45 демонтированы и заменены на металлические щиты. Обнаружены следующие дефекты и повреждения:
- фильтрация
влаги на обширных площадях, трещины
вдоль продольных ребер с оголением
рабочей арматуры (см. фото 5).
Плиты перекрытия № 4-7, 13, 21, 27, 38, 40-41, 44, 47 относятся к 3 категории по состоянию строительных конструкций.

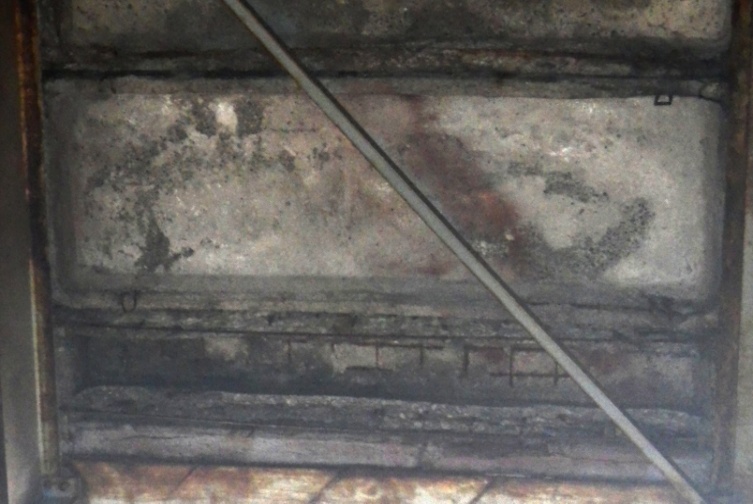

Фото 5 – разрушение защитного слоя бетона с оголением арматурных стержней
3.1.7 Конструкции покрытия – покрытие в осях «А-В» выполнено в сборном железобетонном варианте, конструкция покрытия в осях «В-Г» устроена в виде монолитной железобетонной плиты с балочным армированием. Обнаружены следующие дефекты и повреждения:
- следы фильтрация влаги на обширных площадях, высолы и потеки в осях;
- разрушение защитного слоя бетона с оголением и коррозией арматурных стержней плиты на локальных участках, высолы и следы выноса продуктов коррозии на поверхность плиты в осях «В-Г» (см. фото 6);

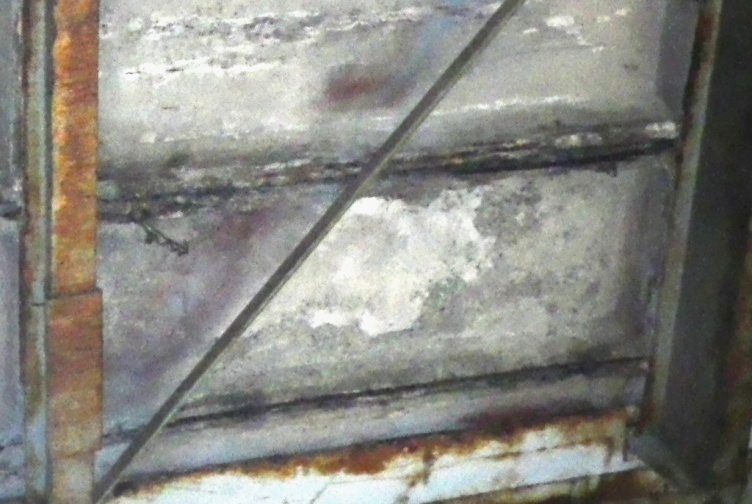

Фото 6 – разрушение защитного слоя бетона с оголением арматурных стержней
3.1.8 Связи
по нижним и верхним поясам ферм –
выполнены из прокатной стали (уголок).
Связи № 4, 11, 17, 19, 21 относятся к 3 категории
по состоянию строительных
конструкций.Обнаружены следующие
дефекты и повреждения:
- разрушение лакокрасочного покрытия, налет ржавчины на связях по нижним и верхним поясам ферм;
- обрывы связей(см. фото 7).
Фото 7 – разрушение и обрывы связей
3.1.9 Ограждающие конструкции – выполнены из трехслойных панелей стенового типа длиной 6 м. В осях «Б-В» несущей конструкцией является кирпичная стена. Обнаружены следующие дефекты и повреждения:
- выпадение зачеканки из швов между стеновыми панелями;
- выявлены вертикальные и наклонные сквозные трещины по кирпичам кладки в стене по оси «1» (см. фото 8);
- выветривание раствора кладки по оси «1»;
- просачивания влаги на стене в подземной части здания в осях «В-Г» (см. фото 9);

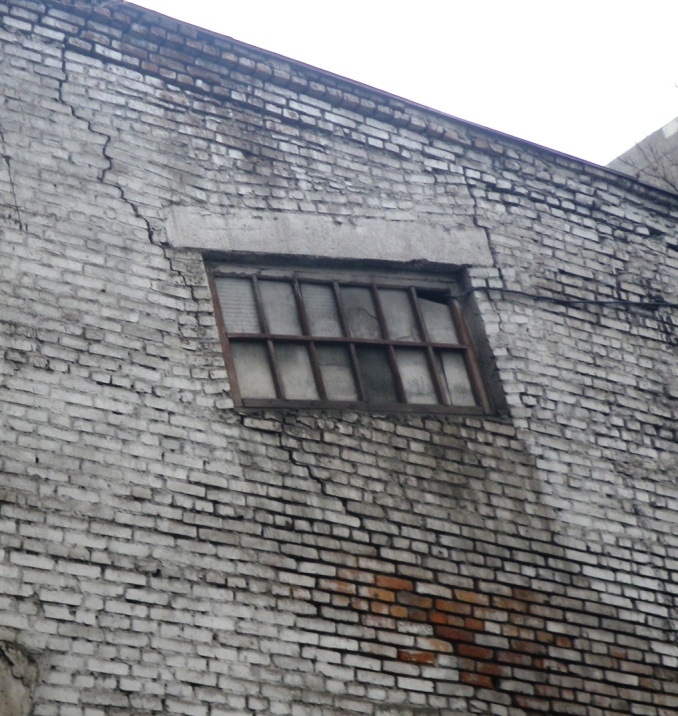

Фото 8 – трещины по кирпичам кладки Фото 9 – просачивание влаги на стене
3.1.10 Кровля – мягкая из рулонных материалов. Состояние кровли в удовлетворительном состоянии.
