ЛИЦЕНЗИЯ РЕГИОНАЛЬНОГО РАЗВИТИЯ И СТРОИТЕЛЬСТВА УКРАИНЫ АВ № 558556 от 11.10.2010 по 10.02.2014 |
ОТЧЕТ
«Обследование и паспортизация зданий и сооружений
ПАО «ЦГОК» в 2013-2014 г.г.».

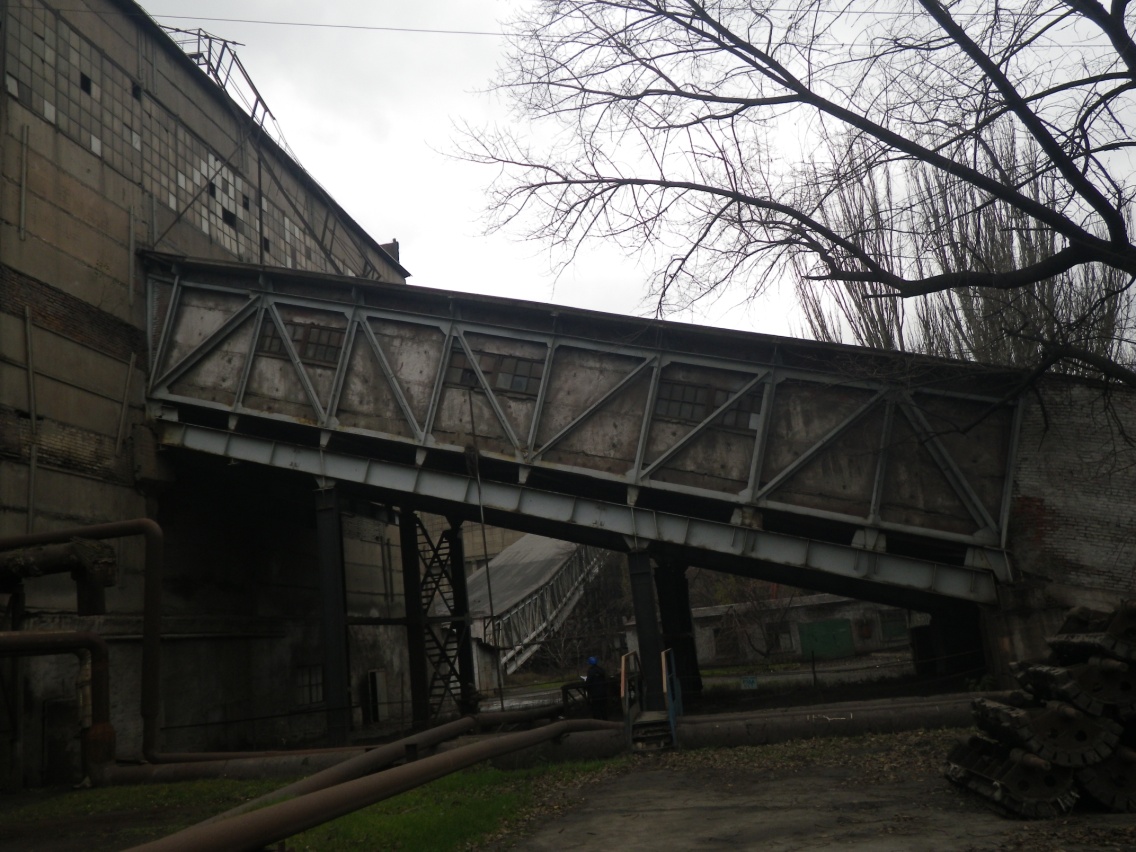

Объект: Наклонная галерея №4, протяженность 96,5 м(инв. №02001021)
Заказчик: ПАО «ЦГОК»
Обозначение: 23/13/2-ОП
2013
|
ЛИЦЕНЗИЯ РЕГИОНАЛЬНОГО РАЗВИТИЯ И СТРОИТЕЛЬСТВА УКРАИНЫ АВ № 558556 от 11.10.2010 по 10.02.2014 |
ОТЧЕТ
«Обследование и паспортизация зданий и сооружений
ПАО «ЦГОК» в 2013-2014 г.г.».
Объект: Наклонная галерея №4, протяженность 96,5 м (инв. №02001021)
Заказчик: ПАО «ЦГОК»
Обозначение: 23/13/2-ОП
Директор Васильева Е.В.
Начальник лаборатории Абсандзе Г.Н.
2013
Список исполнителей:
Начальник лаборатории Абсандзе Г.Н.
Инженер лаборатории Алещенко С.О.
Техник лаборатории Шульга А.О.
Содержание
1. Общие указания 4
1.1 Общие положения 4
1.2 Основание для проведения работ 4
1.3 Исходные данные 4
1.3.1 Данные о технической документации 4
1.3.2 Характеристика площадки строительства 4
1.4 Общие сведения об объекте обследования 5
1.5 Краткие сведения о технологии строительства 5
1.6 Краткие сведения о режиме эксплуатации конструкций 5
2. Обследование строительных конструкций 6
2.1 Цель обследования 6
2.2 Методы обследования строительных конструкций 6
3. Результаты обследования строительных конструкций сооружения 6
3.1 Наклонная галерея №4, протяженность 96,5 м, (инв. № 02001021) 6
4. Механическое испытание конструкционных материалов 10
5. Анализ причин возникновения дефектов и повреждений 10
6. Заключение о состоянии строительных конструкций сооружения 11
7. Сводная ведомость выявленных дефектов и повреждений 11
8. Рекомендации по продлению срока эксплуатации сооружения 11
9. Список использованной литературы 12
Приложения
1 Общие указания
1.1 Общие положения
Настоящий отчет включает в себя пояснительную записку (в том числе фотографии), обмерные чертежи, обследование строительных конструкций и оценку технического состояния строительных конструкций наклонной галереи №4, протяженность 96,5 м (инв. №02001021) дробильной фабрики расположенной на территории ПАО «ЦГОК».
Обследование и технические решения, принятые по результатам проведенной работы соответствуют действующим нормам, правилам и стандартам.
Право ООО «НДПИ Будтехэкспертиза» на выполнение специальных видов работ в проектировании и строительстве подтверждено Государственной лицензией серия АВ №558556 от 11 октября 2010 г. Срок действия до 10 февраля 2014г.
Квалификационный сертификат ответственного исполнителя отдельных видов работ (услуг) эксперта Абсандзе Г.Н. серия АЕ №000275, зарегистрированный в реестре аттестованных лиц 31.05.2012 г., №236.
1.2 Основание для проведения работ
Данная работа выполнена на основании договора на проведение обследовательско-диагностических работ ПАО «ЦГОК» от 06.11.2013 г. №1813-06-04, согласно которого необходимо выполнить обследование с разработкой паспортов технического состояния объектов фабрик дробления, обогащения и окомкования.
1.3 Исходные данные
1.3.1 Данные о технической документации
Исходным материалом для выполнения работ послужили техническое задание на выполнение работ.
Заказчиком предоставлена следующая техническая документация:
- отчет «Обследования строительных конструкций и паспортизация зданий и сооружений обогатительной и дробильной фабрик. Этап 3. Том 1» выполненный ЧП«ПРИВАТПРОЕКТ» в 2006 г;
- паспорт технического состояния здания. Галерея №4 Дробильной фабрики выполненный ЧП «ПРИВАТПРОЕКТ» в 2006 г.
1.3.2 Характеристика площадки строительства
Обследуемая наклонная галерея №4 расположена на промышленной площадке дробильной фабрики действующего Центрального горно-обогатительного комбината, днепропетровская обл., г. Кривой Рог.
Природно-климатическая характеристика площадки согласно ДСТУ-Н Б В.1.1-27:2010 «Строительная климатология» относится к II архитектурно-строительному климатическому району и характеризуется следующими условиями:
- температура наиболее холодной пятидневки, обеспеченностью 0,92 – минус 17 С0;
- абсолютная максимальная температура наружного воздуха – от плюс 39 С0 до плюс 41 С0;
- абсолютная минимальная температура наружного воздуха – от минус 32С0 до минус 42 С0;
- относительная влажность воздуха от 63% в июле до 85% в январе;
- нормативная глубина промерзания грунта – 0,9 м.
В соответствии с ДБН В.1.2-2:2006 «Нагрузки и воздействия» район расположения площадки строительства относятся к 3-му снеговому району (S=1,11 кПа) и 3-му ветровому району (W=0,44 кПа).
Господствующее направление ветров северо-западное в теплый период и северо-восточное за год.
