Федеральное государственное общеобразовательное учреждение

Высшее профессиональное образование

Волгоградский Государственный Архитектурно-Строительный Университет

Кафедра: СКОиНС

Курсовой проект:

«Одноэтажное промышленное здание из деревянных конструкций»

Выполнил: ст.гр.ПГС-1-09

Хайрошов А.Ж.

Проверил: к.т.н.

Арушонок Ю.Ю.

Волгоград 2012 год

Задание:

1. Район строительства - Новороссийск (Снеговой район – II, Ветровой район – VI)

2. Тип кровли - теплая

3. Пролет здания (L) – 22 м

4. Конструкция стойки – клеёная

5. Высота стойки (H) – 4,2 м

6. Шаг поперечных рам (T) – 4,8 м

7. Длина здания – 7*T

8. Порода древесины – сосна

9. Тип стропильной фермы – сегментная

Геометрические характеристики фермы.

Высота фермы:

Радиус кривизны верхнего пояса:

;

Дуга окружности:

Длина панели верхнего пояса:

Расчет покрытия по прогону

Для теплой кровли:

1. Рулонная рубероидная 3-х слойная кровля;

2. Выравнивающая асфальтная стяжка толщиной 15 мм;

3. Утеплитель - минераловатные плиты толщиной 100 мм;

4. Пароизоляция

5. Сплошной дощатый настил толщиной 16 мм;

6. Рабочий разряженный настил (толщина по расчету);

7. Прогон (по расчету).

Расчет настила выполняется в следующем порядке: назначаются минимально допустимые размеры сечений досок защитного и рабочего слоев, производится сбор нагрузок на настил и его расчет по прочности и жесткости.

Нормативные значения постоянных нагрузок от веса кровли принимаются по приложению 1[1]. Нагрузка от собственного веса деревянных элементов определяется по плотности породы древесины по приложению 3[1]. Нагрузка от веса рабочего настила принимается приближенно равной нагрузке от веса защитного настила.

Временная (снеговая) нагрузка принимается по [2] в зависимости от района строительства.

Сбор нагрузок:

Наименование нагрузки	Нормативные значения		Расчетные значения
Постоянная
1. Рубероидная кровля	0,06	1,3	0,078
2. Выравнивающий слой t=15 мм	0,27	1,2	0,351
3. Минераловатные плиты t=80 мм	0,25	1,2	0,3
4. Пароизоляция	0,02	1,3	0,026
5. Сплошной дощатый настил	0,08	1,1	0,088
6. Рабочий настил	0,08	1,1	0,088
Итого на настил: 0,76 0,931
7. Прогон	0,0414	1,1	0,0456
Итого на прогон 0,8014 0,9766
Временная
Снеговая нагрузка	1,638	1,4	2,293
Полная
На настил:	2,398		3,224
На прогон:	2,4394		3,2696

Предварительно задаю сечение прогона: bхh=80х175мм.

- нормативное значение на прогон

Определение снеговых нагрузок:

Расчет настила

Верхний защитный слой настила принимаю без расчета сплошным из досок толщиной 16мм.

Нижний рабочий слой делаем разряженным из досок сечением 40x100 мм.

Настил рассчитывается по 2хпролетной неразрезной схеме с пролетами, равными шагу постановки прогонов l, который принимается в диапазоне от 1 до 2 м, и равен или кратен длине панели верхнего пояса фермы.

Схема двухслойного дощатого настила

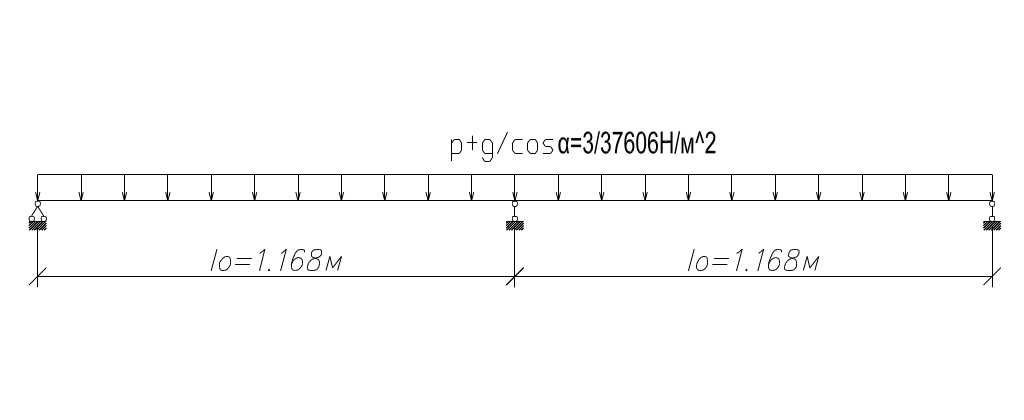

Расчетная схема при первом сочетании нагрузок:

При данном виде загружения максимальный изгибающий момент возникает в сечении балки над промежуточной опорой, а величина его равна:

;

Требуемый момент сопротивления балки:

м³;

где - расчетное сопротивление древесины изгибу (принимаю по табл. 3[3] для 3го сорта древесины);

Для рабочего настила зададимся сечением досок bxh_н=100х40 мм.

Определю требуемую ширину досок на полосе 1 м:

Число досок: .

Шаг постановки досок: .

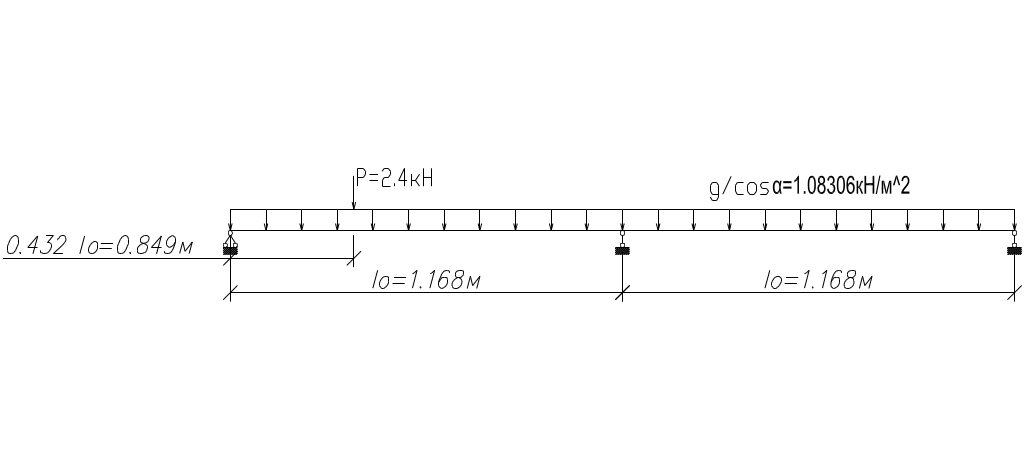

Проверка прочности при втором сочетании нагрузок.

Наибольший изгибающий момент возникает в сечении под силой на расстоянии

от левой опоры. Найду его величину:

где

Фактический момент сопротивления:

м³

Проверку прочности произвожу по формуле:

Проверка выполняется.

Выполняю проверку жесткости настила:

, _{проверка выполняется}

где м^-4 - момент инерции сечения;

- предельный относительный прогиб настила.
