8.2 Рабочее задание
Подготовьте шаблон отчета в редакторе MS Word. Загрузите и запустите программу Lab-8.vi. Нажмите Ctrl+R.
После ознакомления с целью работы нажмите кнопку «Начать работу». На экране появится изображение ВП, необходимого для инициализации работы цифрового канала лабораторной станции N1 ELVIS (рисунок 1.1).
Включите питание лабораторной станции N1 ELVIS. Последовательно выполните шаги инициализации. После завершения инициализации на экране появится лицевая панель ВП, необходимая для выполнения задания 1 (рисунок 1.1).
Нажмите на передней панели ВП кнопку «Перейти к заданию 2», на экране появится лицевая панель ВП, необходимая для выполнения задания 2.
Нажмите на передней панели ВП кнопку «Перейти к заданию 3», на экране появится лицевая панель ВП, необходимая для выполнения задания 3.
Нажмите на передней панели ВП кнопку «Перейти к заданию 4», на экране появится лицевая панель ВП, необходимая для выполнения задания 4.
Нажмите на передней панели ВП кнопку «Перейти к заданию 5», на экране появится лицевая панель ВП, необходимая для выполнения задания 5.
Нажмите на передней панели ВП кнопку «Перейти к заданию 6», на экране появится лицевая панель ВП, необходимая для выполнения задания 6.
Нажмите на передней панели ВП кнопку «Перейти к заданию 7», на экране появится лицевая панель ВП, необходимая для выполнения задания 7.
Нажмите на передней панели ВП кнопку «Перейти к заданию 8», на экране появится лицевая панель ВП, необходимая для выполнения задания 8 (рисунок 8.2).

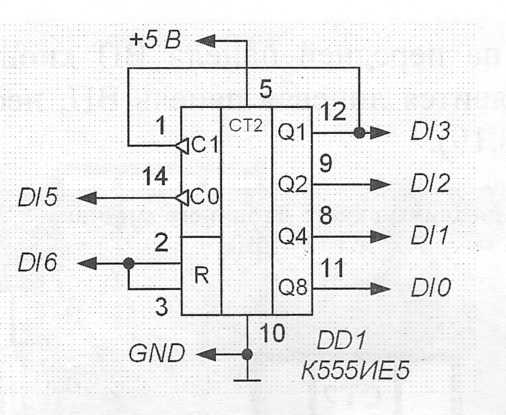

Для изучения работы Т-триггера используется электрическая схема, изображенная на рисунке 8.1.
Рисунок 8.1– Принципиальная электрическая схема для изучения работы асинхронного двоичного счетчика.
Рисунок 8.2 – Лицевая панель ВП при выполнении задания 8.

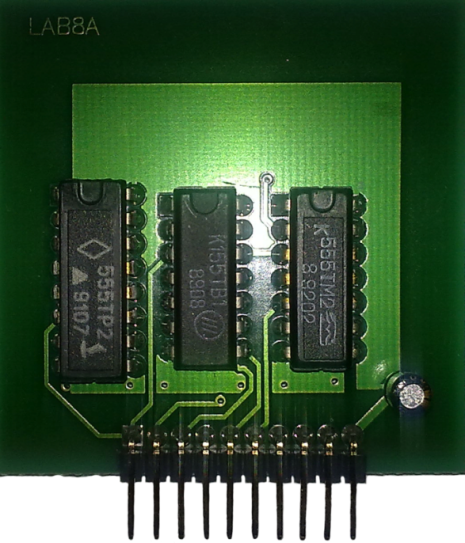

Для изучения работы счетчиков установите лабораторный модуль Lab9A на макетную плату лабораторной станции N1 ELVIS. Внешний вид модуля показан на рисунке 8.3.
Рисунок 8.3 – Внешний вид модуля Lab9A для изучения работы триггеров.
С помощью органов управления, расположенных на передней панели ВП, включите тактовый генератор для подачи импульсов на счетный вход «С» счетчика. На графическом индикаторе ВП появятся временные диаграммы сигналов на его входах и выходах.
Наблюдая за работой счетчика по временным диаграммам и индикаторам выхода, определите, при каком логическом состоянии входа «R» происходит асинхронный сброс счетчика в нулевое состояние.
Отображаемые на графическом индикаторе ВП временные диаграммы, отражающие полный цикл работы двоичного счетчика, скопируйте на страницу отчета.
Создайте отчет по итогам лабораторной работы, содержащий следующие пункты:
Цель работы
УГО элемента
Таблица истинности
Временные диаграммы
Вывод
Лабораторная работа № 9 изучение работы асинхронного счетчика с коэффициентом пересчета 10
Цель работы: изучение работы асинхронного двоичного счетчика
