Лабораторная работа № 7 изучение работы счетного т-триггера

Цель работы: изучение работы счетного Т-триггера

7.1 Описание лабораторного стенда

В состав лабораторного стенда входят:

• базовый лабораторный стенд;

• лабораторные модуль Lab8A для изучения работы тригге­ров.

7.2 Рабочее задание

• Подготовьте шаблон отчета в редакторе MS Word. Загрузите и запустите программу Lab-8.vi. Нажмите Ctrl+R.

• После ознакомления с целью работы нажмите кнопку «Начать ра­боту». На экране появится изображение ВП, необходимого для инициали­зации работы цифрового канала лабораторной станции N1 ELVIS (рисунок 1.1).

• Включите питание лабораторной станции N1 ELVIS. Последователь­но выполните шаги инициализации. После завершения инициализации на экране появится лицевая панель ВП, необходимая для выполнения зада­ния 1 (рисунок 1.1).

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 2», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 2.

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 3», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 3.

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 4», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 4.

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 5», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 5.

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 6», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 6.

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 7», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 7 (рисунок 7.2).

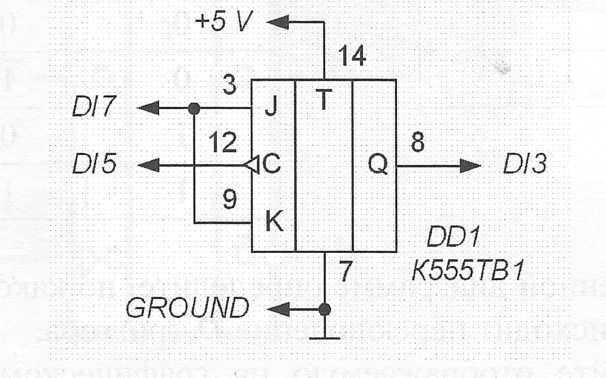

• Для изучения работы Т-триггера используется электрическая схема, изображенная на рисунке 7.1.

Рисунок 7.1 ­–Принципиальная электрическая схема для изучения работы Т-триггера

Рисунок 7.2­ ­– Лицевая панель ВП при выполнении задания 7

Для изучения работы триггеров установите лабораторный модуль Lab8A на макетную плату лабораторной станции NI ELVIS. Внешний вид модуля показан на рисунке 4.2.

С помощью органов управления, расположенных на передней панели ВП, включите тактовый генератор для подачи импульсов на счет­ный вход «С» Т-триггера. На графическом индикаторе ВП появятся вре­менные диаграммы сигналов на входах и выходе Т-триггера.

Временные диаграммы работы Т-триггера в счетном режиме, по­лученные на графическом индикаторе ВП, скопируйте на страницу отчета.

Создайте отчет по итогам лабораторной работы, содержащий следующие пункты:

• Цель работы

• УГО элемента

• Таблица истинности

• Временные диаграммы

• Вывод

Лабораторная работа № 8 изучение работы асинхронного двоичного счетчика

Цель работы: изучение работы асинхронного двоичного счетчика

8.1 Описание лабораторного стенда

В состав лабораторного стенда входят:

• базовый лабораторный стенд;

• лабораторные модуль Lab9A для изучения работы счетчиков.
