Лабораторная работа № 5 изучение работы двухступенчатого jk-триггера

Цель работы: Изучение работы двухступенчатого JK-триггера

5.1 Описание лабораторного стенда

В состав лабораторного стенда входят:

• базовый лабораторный стенд;

• лабораторные модуль Lab8A для изучения работы тригге­ров.

5.2 Рабочее задание

• Подготовьте шаблон отчета в редакторе MS Word. Загрузите и запустите программу Lab-8.vi. Нажмите Ctrl+R.

• После ознакомления с целью работы нажмите кнопку «Начать ра­боту». На экране появится изображение ВП, необходимого для инициали­зации работы цифрового канала лабораторной станции N1 ELVIS (рисунок 1.1).

• Включите питание лабораторной станции N1 ELVIS. Последователь­но выполните шаги инициализации. После завершения инициализации на экране появится лицевая панель ВП, необходимая для выполнения зада­ния 1 (рисунок 1.1).

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 2», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 2.

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 3», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 3.

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 4», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 4 (рисунок 4.1).

• Нажмите на передней панели ВП кнопку «Перейти к зада­нию 5», на экране появится лицевая панель ВП, необходимая для выпол­нения задания 5 (рисунок 5.2).

• Для изучения работы J-K-триггера используется электрическая схе­ма, изображенная на рисунке 5.1.

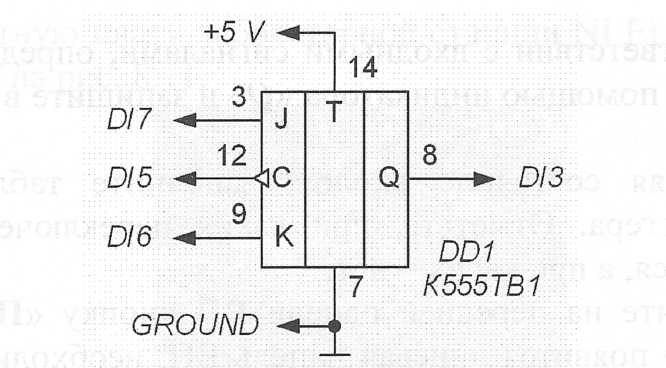

Рисунок 5.1 – Принципиальная электрическая схема для изучения работы JK-триггера

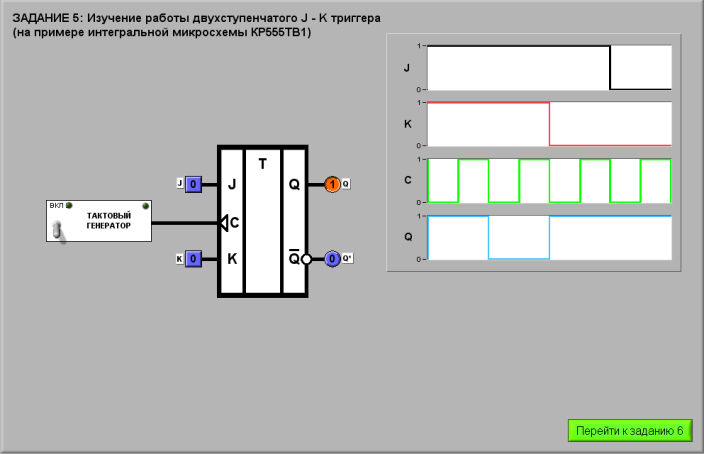

Рисунок 5.2 – Лицевая панель ВП при выполнении задания 5

Для изучения работы триггеров установите лабораторный модуль Lab8A на макетную плату лабораторной станции NI ELVIS. Внешний вид модуля показан на рисунке 4.2.

С помощью органов управления, расположенных на передней панели ВП включите тактовый генератор для подачи импульсов на счет­ный вход «С» JK-триггера. На графическом индикаторе ВП появятся вре­менные диаграммы сигналов на входах и выходе триггера.

Изменяя логические состояния входов J и К, и наблюдая вре­менные диаграммы и состояние индикатора «Q» на выходе, заполните таб­лицу состояний (таблица 5.1) и таблицу переходов (таблица 5.2) JK-триггера.

По временной диаграмме определите, по какому перепаду так­тового импульса происходит переключение JK-триггера. Для удобства анализа временных диаграмм можно остановить работу триггера, выклю­чив тактовый генератор.

Таблица 5.1– Таблица состояний JK-триггера

Входы			Выход Qn+1
J	K	C
0	0
0	1
1	0
1	1

Таблица 5.2 – Таблица переходов JK-триггера

Выход Qt	Вход J	Выход K	Выход Qn+1
0	x	0
0	0	1
1	1	0
1	0	x

Изображение, полученное на графическом индикаторе ВП и содержащее основные фазы переключения JK-триггера скопируйте на страницу отчета.

Создайте отчет по итогам лабораторной работы, содержащий следующие пункты:

• Цель работы

• УГО элемента

• Таблица истинности

• Вывод
