4.1 Описание лабораторного стенда
В состав лабораторного стенда входят:
базовый лабораторный стенд;
лабораторные модуль Lab8A и Lab9A для изучения работы триггеров.
4.2 Рабочее задание
Подготовьте шаблон отчета в редакторе MS Word. Загрузите и запустите программу Lab-8.vi. Нажмите Ctrl+R.
После ознакомления с целью работы нажмите кнопку «Начать работу». На экране появится изображение ВП, необходимого для инициализации работы цифрового канала лабораторной станции N1 ELVIS (рисунок 1.1).
Включите питание лабораторной станции N1 ELVIS. Последовательно выполните шаги инициализации. После завершения инициализации на экране появится лицевая панель ВП, необходимая для выполнения задания 1 (рисунок 1.1).
Нажмите на передней панели ВП кнопку «Перейти к заданию 2», на экране появится лицевая панель ВП, необходимая для выполнения задания 2.
Нажмите на передней панели ВП кнопку «Перейти к заданию 3», на экране появится лицевая панель ВП, необходимая для выполнения задания 3.
Нажмите на передней панели ВП кнопку «Перейти к заданию 4», на экране появится лицевая панель ВП, необходимая для выполнения задания 4 (рисунок 4.1).

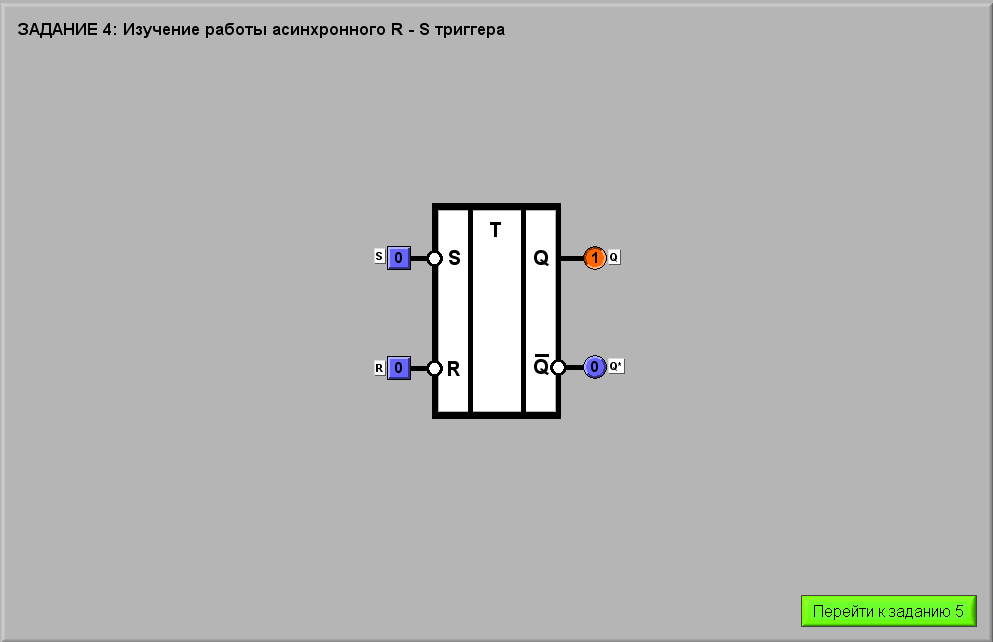

Рисунок 4.1 – Лицевая панель ВП при выполнении задания 4
Для
изучения работы триггеров установите
лабораторный модуль Lab8A
на
макетную плату лабораторной станции
NI
ELVIS.
Внешний вид модуля показан на рисунке
4.2.
Рисунок 4.2 – Внешний вид модуля Lab8A для изучения работы триггеров

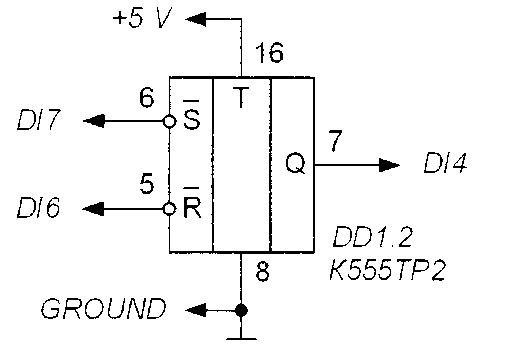

Для изучения работы RS-триггера используется электрическая схема, изображенная на рисунке 4.3
Рисунок 4.3 – Принципиальная электрическая схема для изучения работы RS-триггера
С помощью органов управления, расположенных на передней панели ВП, поочередно установите на входах триггера R и S логические состояния, указанные в таблице 4.1
Таблица 4.1 – Таблица истинности RS-триггера
Вход R |
Выход S |
Выход Qn+1 |
0 |
0 |
|
0 |
1 |
|
1 |
0 |
|
1 |
1 |
|
Qn+1 - состояние триггера после подачи управляющих сигналов
Таблица 4.2 – Таблица состояний RS-триггера
Выход Qn |
Вход R |
Вход S |
Выход Qn+1 |
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
0 |
|
1 |
1 |
х |
|
Qn– состояние триггера до подачи управляющих сигналов;
х - любое состояние входа.
В соответствии с входными сигналами, определите состояние выхода триггера с помощью индикатора «Q» и запишите в таблицу состояний (таблица 4.2).
Изменяя состояние входов, заполните таблицу переходов (таблица 8.7) RS-триггера. Отметьте, при каких переключениях состояние триггера изменяется, а при каких - нет.
Создайте отчет по итогам лабораторной работы, содержащий следующие пункты:
Цель работы
УГО элемента
Таблица истинности
Вывод
