Лабораторная работа № 3 изучение работы мультиплексора
Цель работы: изучение работы мультиплексора 4x1
3.1 Описание лабораторного стенда
В состав лабораторного стенда входят:
- базовый лабораторный стенд;
3.2 Рабочее задание
- Подготовьте шаблон отчета в редакторе MS Word. Загрузите и запустите программу Lab-8.vi. Нажмите Ctrl+R.
- После ознакомления с целью работы нажмите кнопку «Начать работу». На экране появится изображение ВП, необходимого для инициализации работы цифрового канала лабораторной станции N1 ELVIS (рисунок 1.1).
- Включите питание лабораторной станции N1 ELVIS. Последовательно выполните шаги инициализации. После завершения инициализации на экране появится лицевая панель ВП, необходимая для выполнения задания 1 (рисунок 1.1).
- Нажмите на передней панели ВП кнопку «Перейти к заданию 2», на экране появится лицевая панель ВП, необходимая для выполнения задания 2 (рисунок 2.1).
- Нажмите на передней панели ВП кнопку «Перейти к заданию 3», на экране появится лицевая панель ВП, необходимая для выполнения задания 3 (рисунок 3.1).

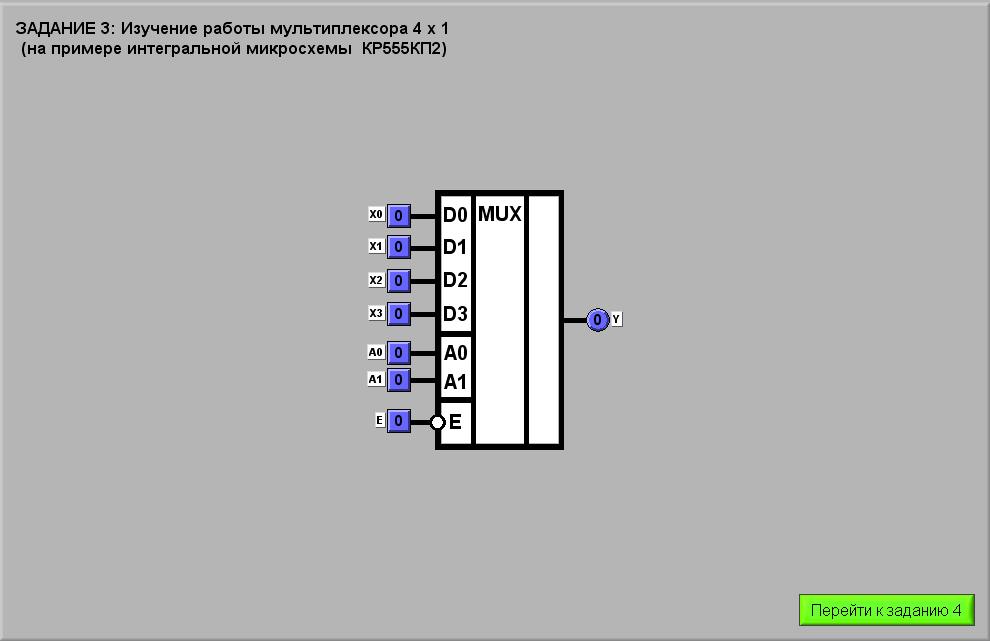

Рисунок 3.1 – Лицевая панель ВП при выполнении задания 3
С помощью органов управления, расположенных на передней панели ВП, установите на разрешающем входе «Е» мультиплексора логическое состояние «0».
Установить на адресных входах мультиплексора «А0» и «А1» комбинацию логических состояний в соответствии с таблицей 3.1.
Таблица 3.1 – Таблица истинности мультиплексора
| Вход Е | Входы | Выход у=хi | |
| А1 | А0 | ||
| 0 | 0 | 0 |
 |
| 0 | 1 |
 | |
| 1 | 0 |
 | |
| 1 | 1 |
 | |
| 1 | 0 | 0 |
 |
| 0 | 1 |
 | |
| 1 | 0 |
 | |
| 1 | 1 |
 | |
Определите, какой из четырех информационных входов (х0-х3) подключен к выходу у при установленном значении адреса. Для этого, поочередно меняя состояние входов мультиплексора с помощью расположенных на панели ВП кнопок «х0» - «х3», установите номер входа, переключение которого изменяет состояние индикатора «у» на выходе. Обозначение этого входа запишите в таблицу 3.1. Если обнаружить подключенный вход не удается, занести в таблицу символ «х».
Повторите исследование работы мультиплексора при состоянии «1» разрешающего входа «Е». Результаты исследований занесите в отчет. Определите, какое логическое состояние входа «Е» является активным.
Создайте отчет по итогам лабораторной работы, содержащий следующие пункты:
- Цель работы
- УГО элемента
- Таблица истинности
- Вывод
