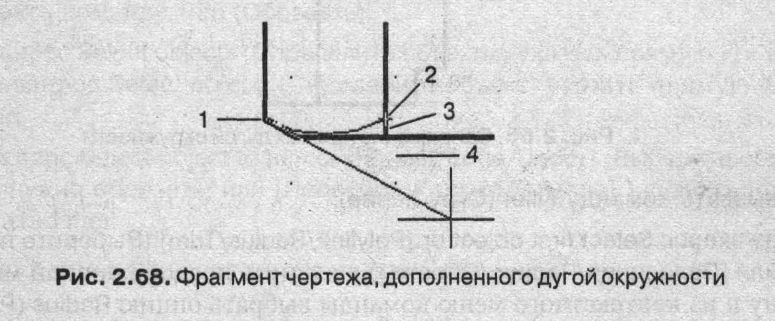

15. Дополнить проекцию детали типа гайки дугами окружностей (рис. 2.68), ис­пользуя команду Arc (Дуга):

а) вызвать команду Arc (Дуга);

б) вызвать из выпадающего меню Draw (Черчение) команду Arc (Дуга) > Start, End, Direction (Начало, Конец, Направление);

в) на запрос Specify start point of arc or [Center] (Определите начальную точку дуги или [Центр]) указать точку 1;

г) на запрос Specify end point of arc (Определите конечную точку дуги) указать точку 2;

д) на последний запрос Specify tangent direction for the start point of arc (Опреде­лите направление касательной для начальной точки дуги) потянуть мышью в направлении касательной к первой точке и щелкнуть мышью по экрану.

Аналогично построить еще три дуги.

16. Удалить нижнюю часть ребер гайки, используя команду Break (Разрыв):

а) вызвать команду Break (Разрыв);

б) на запрос Select object (Определите объект) указать на прямую 3 (рис. 2.68);

в) на запрос Specify second break point or [First point] (Определите вторую точку или [Первая точка]:) щелкнуть правой кнопкой мыши по экрану и из контекст­ного меню команды ввести опцию First point (Первая точка);

г) на запрос Specify first break point (Определите первую точку разрыва) указать точку 2;

д) на запрос Specify second break point (Определите вторую точку разрыва) ука­зать на экране точку за пределами прямой 3, например точку 4.

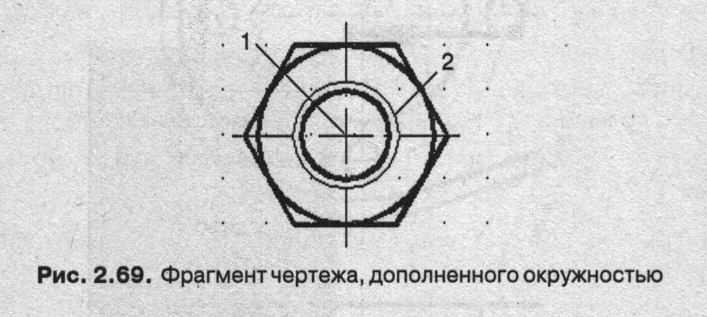

17. Построить окружность радиусом 10 мм с центром в точке 1 и окружность ра­диусом 12 мм с центром в той же точке. Изменить толщину линии окружнос­ти 2, установив ее 0,15 мм (рис. 2.69).

18. Удалить часть окружности 2, используя команду Break (Разрыв):

а) вызвать команду Break (Разрыв);

б) отключить режим объектной привязки OSNAP (ОПРИВ) в строке состояния;

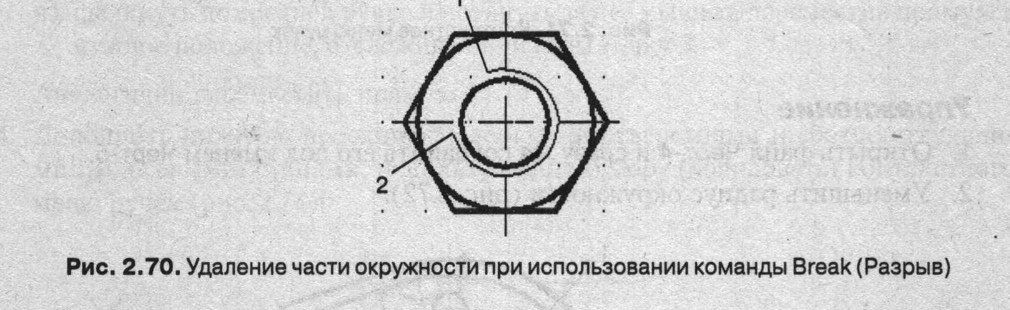

в) на запрос Select object (Определите объект) указать на точку 1 (рис. 2.70);

г) на запрос Specify second break point or [First point] (Определите вторую точку или [Первая точка]:) указать точку 2.

19. Сохранить чертёж.

Упражнение

1. Открыть файл чертежа Черт-5.

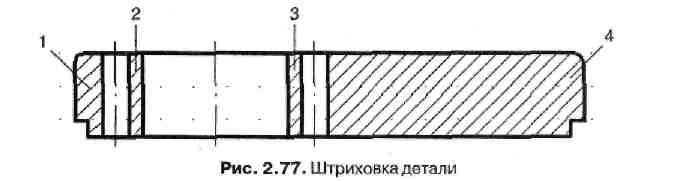

2. Заштриховать нижнюю деталь, в соответствии с рис. 2.77:

а) перейти на слой Штриховка;

б) вызвать команду штриховки, щелкнув по пиктограмме Hatch (Штриховка);

в) в диалоговом окне Boundary Hatch (Штриховка) щелкнуть по кнопке Pick Points (Выбрать точки);

г) щелкнуть четыре раза мышью внутри областей 1, 2,3, 4 и нажать Enter;

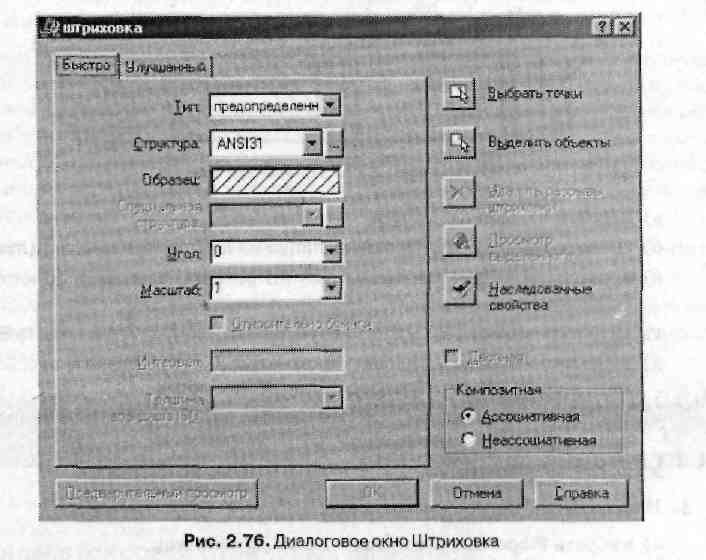

д) в диалоговом окне установить параметры в соответствии с рис. 2.76 и на­жать кнопку Preview (Предварительный просмотр);

1. Открыть файл чертежа Черт-5.

2. Заштриховать нижнюю деталь, в соответствии с рис. 2.77:

а) перейти на слой Штриховка;

б) вызвать команду штриховки, щелкнув по пиктограмме Hatch (Штриховка);

в) в диалоговом окне Boundary Hatch (Штриховка) щелкнуть по кнопке Pick Points (Выбрать точки);

г) щелкнуть четыре раза мышью внутри областей 1, 2,3, 4 и нажать Enter;

д) в диалоговом окне установить параметры в соответствии с рис. 2.76 и на­жать кнопку Preview (Предварительный просмотр);

е) если штриховка не требует изменений, то нужно опять вызвать диалоговое окно штриховки, нажав Enter;

ж) выйти из диалогового окна, щелкнув мышью по кнопке ОК.

3. Изменить шаг и наклон штриховки:

а) выбрать Propertiers (Свойства) ► Hatch (Штриховка);

б) щелкнуть мышью по штриховке;

в) в диалоговом окне Boundary Hatch (Штриховка) установить: угол 90°, мас­штаб 1,5;

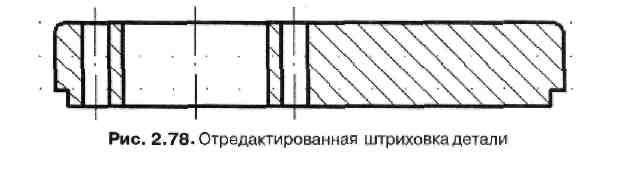

г) Выйти из диалогового окна, щелкнув мышью по кнопке ОК. После изменений штриховка будет соответствовать рис. 2.78.
