Упражнение

1. Открыть файл Черт-3.

2. Создать новые слои и установить их параметры в соответствии с рис. 2.53, после чего закрыть окно, нажав кнопку ОК.

3. Перенести все осевые линии на слой Axis (Оси):

а) выделить мышью все осевые линии (рис. 2.54);

б) раскрыть список Layer Control (Управление слоем) панели инструментов Object Properties (Свойства объектов), щелкнув мышью на стрелке;

в) щелкнуть мышью на надписи Axis (Оси).

В результате перечисленных действий все осевые линии перенесутся на слой Axis (Оси), который станет текущим (в списке управления слоем появится над­пись Axis (Оси)).

4. Перенести остальные элементы чертежа (кроме линий формата и рамки) на слой с именем Contour (Контур):

а) сделать невидимым для удобства выбора примитивов слой Axis (Оси), щелк­нув по лампочке (лампочка становится темного цвета);

б) выделить все элементы чертежа при помощи рамки (рис. 2.56);

в) раскрыть список инструмента выбора слоя и щелкнуть мышью на надписи Contour (Контур).

Упражнение

1. Открыть файл Черт-3 и сразу же сохранить под именем Черт-4.

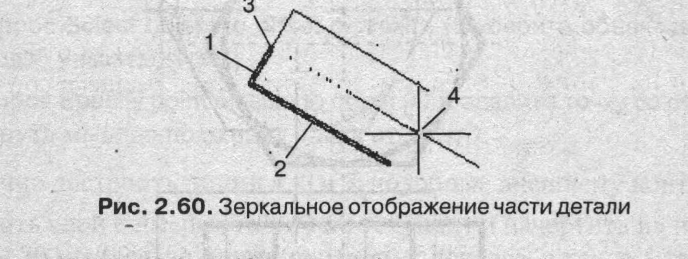

2. Достроить профиль детали, используя команду Mirror (Отражение), в соответ­ствии с рис. 2.60:

а) вызвать команду Mirror (Отражение);

б) на запрос команды Select objects (Выберите объекты) указать, используя клавишу Shift, прямые 1 и 2, после чего завершить выбор;

в) на запрос Specify first point o'f mirror line (Определите первую точку линии отра­жения) указать на точку 3 осевой линии;

г) на запрос Specify second point of mirror line (Определите вторую точку линии отражения) указать на точку 4 осевой линии.

На запрос Delete source objects [Yes/No] <N> (Удаление исходных объектов [Да/ Нет] <Н>:) нажать Enter.

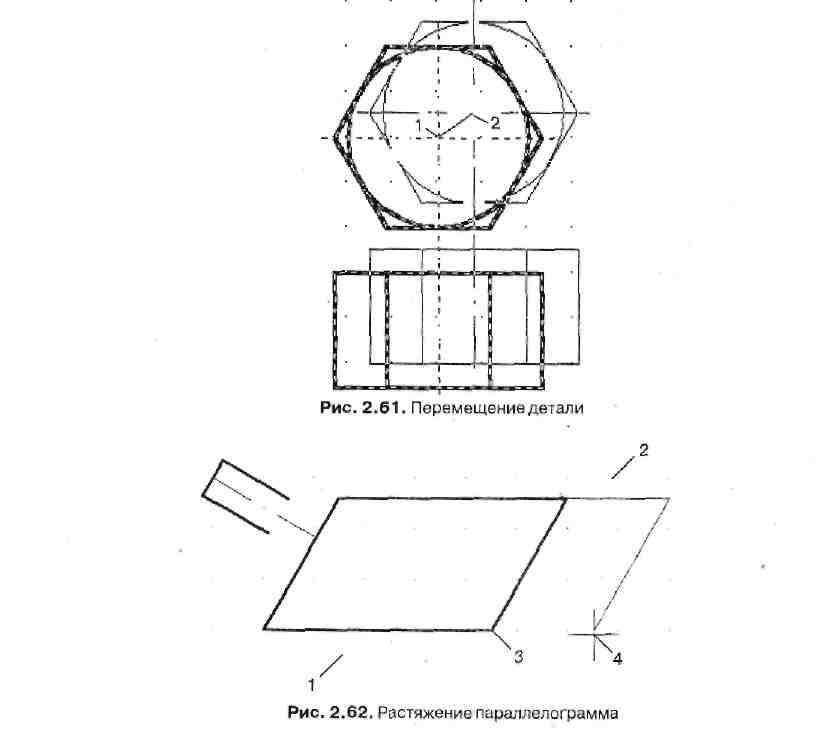

3. Переместить деталь типа гайки ближе к правому верхнему углу чертежа;

а) вызвать команду Move (Перемещение);

б) на запрос команды Specify base point or displacement (Определите базовую точку или перемещение:) указать точку 1 (центр окружности);

в) на запрос Specify second point or displacement, or <use (first point as disp­lacement (Определите вторую точку или перемещение или Используйте первую точку для перемещениях) указать точку 2 на экране (рис. 2.61).

4. Вытянуть параллелограмм вправо (рис, 2.62), используя команду Stretch (Рас­тянуть):

а) вызвать команду Stretch (Растянуть);

б) на запрос команды Select objects (Выберите объекты) ввести букву С (латин­скую);

в) на запрос Specify first corner (Определите точку первого угла) указать точку первого угла рамки выбора, например точку 1 на экране;

г) на запрос Specify second corner (Определите точку второго угла) указать точ­ку противоположного угла рамки выбора, например точку 2 на экране, пос­ле чего нажать Enter;

д) на запрос Specify base point or displacement (Определите базовую точку или перемещение) указать точку 3 и потянуть мышью изображение;

е) на запрос Specify second point or displacement (Определите вторую точку или перемещение) щелкнуть мышью по экрану на точке 4.

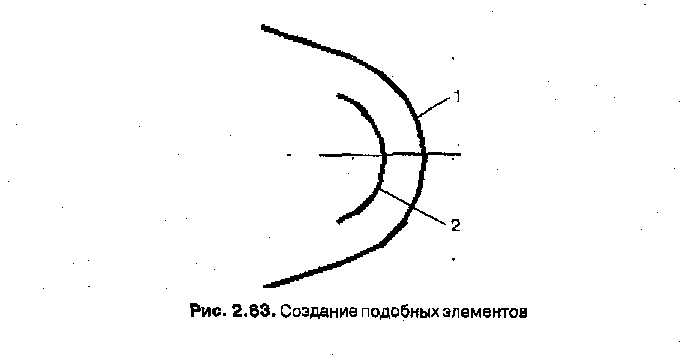

5. Создать дугу 2, подобную дуге 1, на расстоянии 4 мм от нее (рис 2.63), исполь­зуя команду Offset (Отступ):

а) вызвать команду Offset (Отступ);

б) на запрос команды Specify offset distance or [Through] < Through > (Определи­те величину отступа или [Точка прохождения] <Точка прохождения>) ввести 4 и нажать Enter;

в) на запрос Select object to offset or <exit> (Выберите объект для подобия или <выход>) указать дугу 1;

г) на запрос Specify point on side to offset (Определите точку со стороны отступа) щелкнуть мышью по экрану слева от дуги 1.

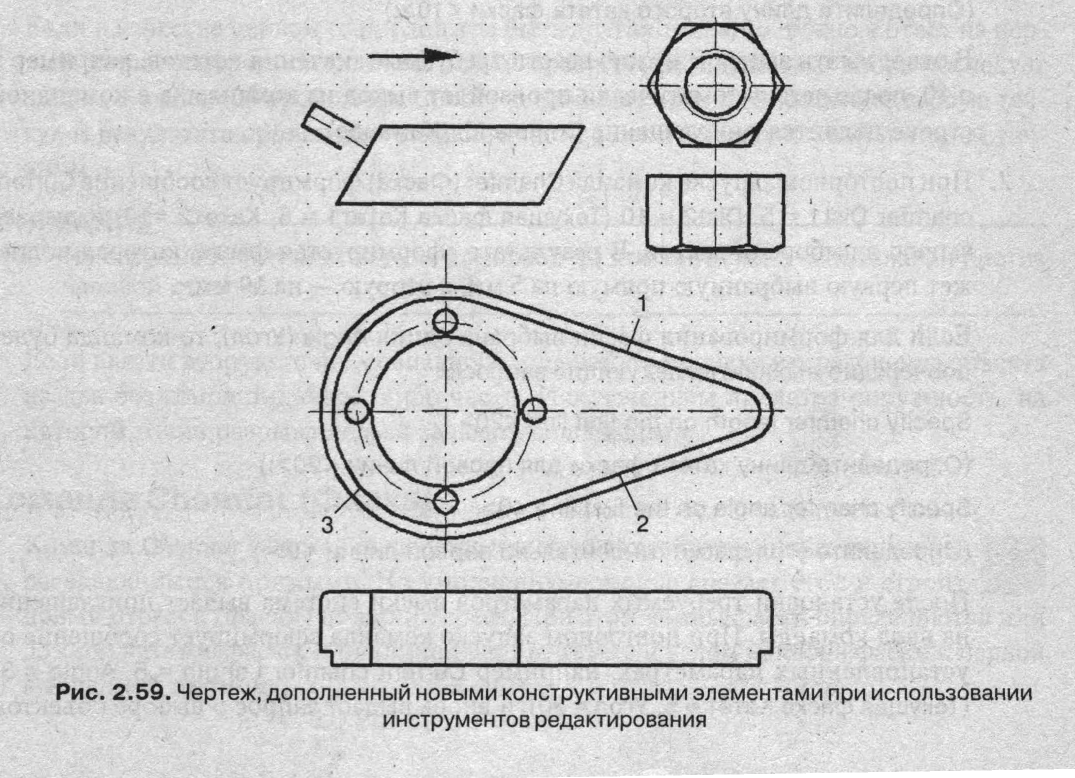

Аналогично достроить линии 1,2иЗ, подобные внешнему контуру (рис. 2.59).

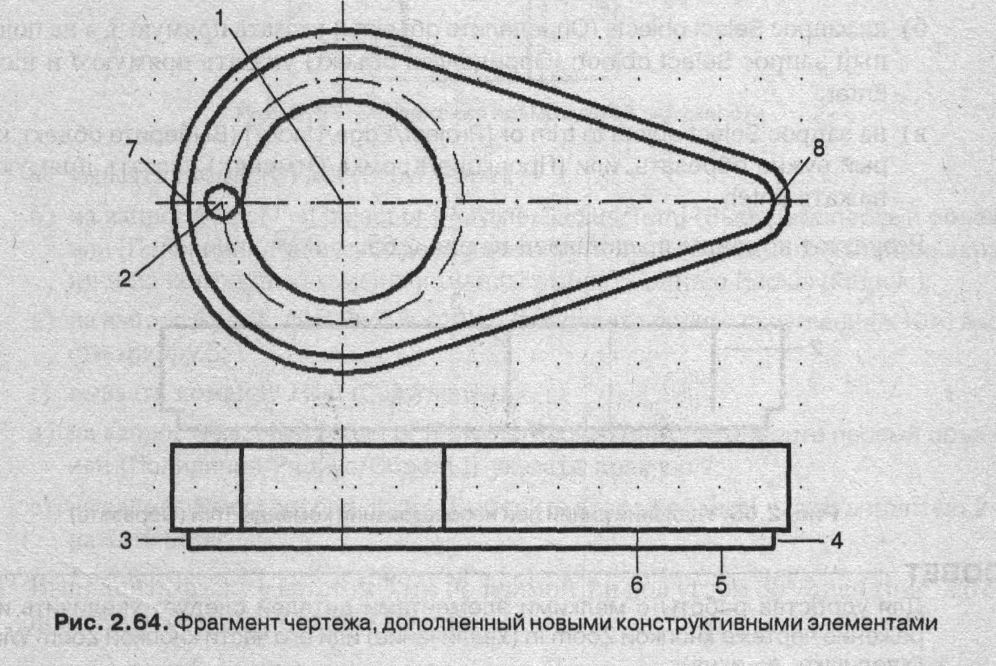

6. Установить слой с именем Axis (Оси) текущим и начертить на нем окружность радиусом 30 мм (осевая линии центров) с центром в точке 1 (рис. 2.64).

8. Установить слой с именем Contour (Контур) текущим и начертить на нем окружность радиусом 4 мм с центром в точке 2.

9. Построить еще три окружности радиусом 4 мм, используя команду Array (Массив):

а) вызвать команду Array (Массив);

б) на запрос Select object: (Определите объект) указать на окружность и нажать Enter;

в) на запрос команды Enter the type array [Rectangular/Polar] <R> (Введите тип мас­сива [Прямоугольный/Круговой] <П>:) ввести Р (латинскую) и нажать Enter;

г) на запрос Specify center point of array (Определите центральную точку массива:) указать точку 1 (рис. 2.64).

д) на запрос Enter the number of items in the array (Введите число элементов в массиве:) ввести цифру 4 и Enter;

е) на запрос Specify the angle to fill (+=ccw, -=cw) <360> (Определите угол запол­нения (+=ccw, -=cw) <360>) нажать Enter;

ж) на запрос Rotate arrayed objects? [Yes/No] <Y> (Поворачивать объекты масси­ва [Да/Нет] <Д>:) нажать Enter.

10. Дополнить нижнюю проекцию детали (рис. 2.64) прямыми 3, 4 и 5. При по­строении прямых 3 и 4 использовать объектную привязку к точкам 7, 8 и режим отслеживания.

11. Удалить линию 6 между прямыми 3 и 4 (рис. 2.64), используя команду Trim (Обрезать):

а) вызвать команду Trim (Обрезать);

б) на запрос Select objects (Определите объекты) указать прямую 3, а на повтор­ный запрос Select object: (Определите объект) указать прямую 4 и нажать Enter;

в) на запрос Select object to trim or [Project/Edge/Undo/] (Выберите объект, кото­рый нужно обрезать, или [Проекция/Кромка/Отмена]:) указать прямую 6 и нажать Enter.

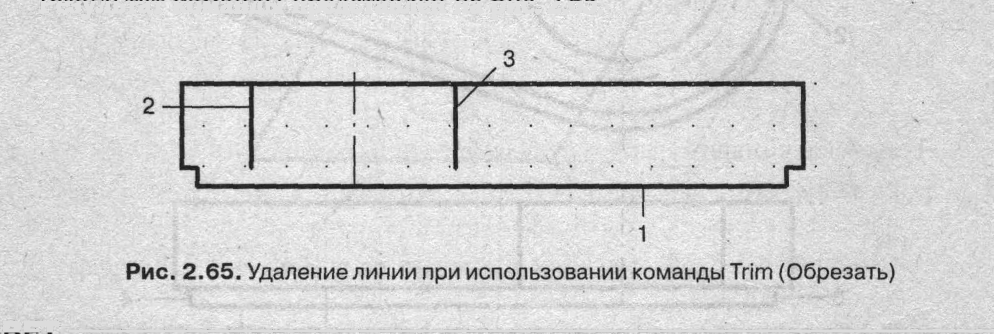

Результат команды представлен на рис. 2.65.
