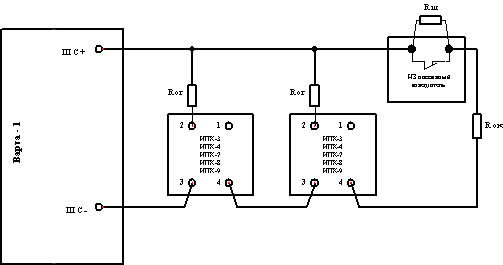

Токоограничительный резистор выбирается по току срабатывания извещателя от 3 до 10 мА. Рекомендуется использовать токоограничительные резисторы, обеспечивающие ток срабатывания (5…6) мА.

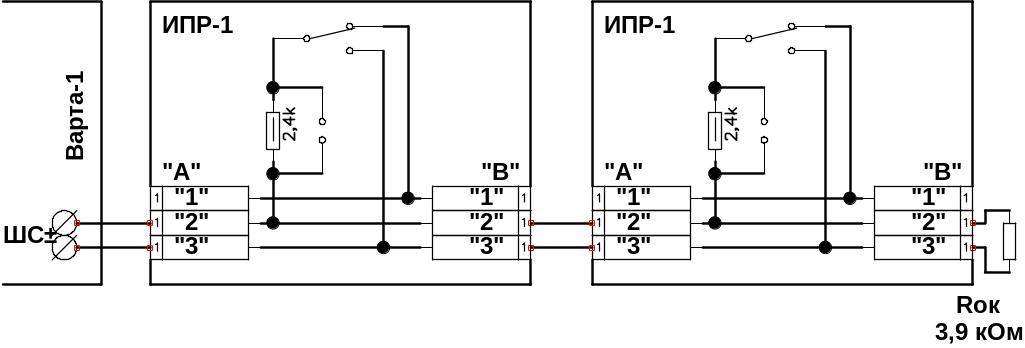

Рис. 2
Схема включения ручных извещателей ИПР-1
в двухпроводный пожарный ШС с напряжением питания 24 В

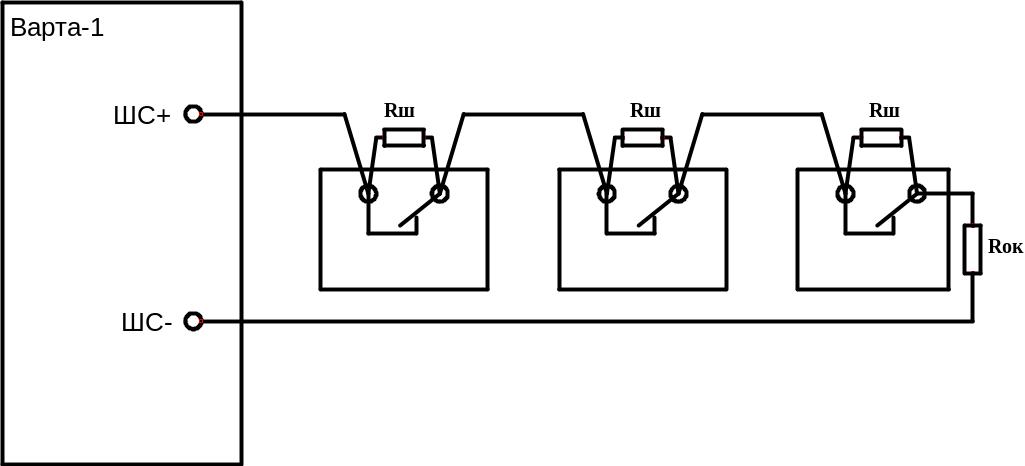

Рис. 3
Схема включения пассивных извещателей с нормально замкнутыми контактами
в двухпроводный пожарный ШС с напряжением питания 24 В.
Rок – оконечный резистор сопротивлением 2 кОм
Rш – шунтирующий резистор сопротивлением 1 кОм
Внимание! Установка шунтирующего резистора обязательна, в противном случае срабатывание извещателя будет определено как «Обрыв».
Рис. 4
Схема включения активных и пассивных извещателей
в двухпроводный ШС с напряжением питания 24 В
Rог – токоограничительный резистор в цепи активных извещателей сопротивлением 3 кОм,
Rш – шунтирующий резистор в цепи пассивных извещателей сопротивлением 1 кОм,
Rок – оконечный резистор сопротивлением 2 кОм

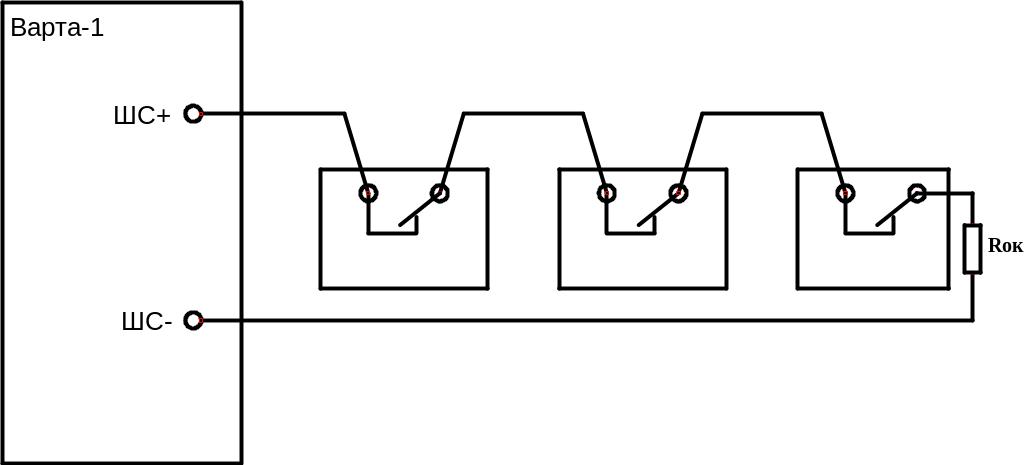

Рис. 5
Схема включения извещателей с нормально замкнутыми контактами в двухпроводный охранный ШС с напряжением питания 24 В
Rок – оконечный резистор 2 кОм
Приложение Е

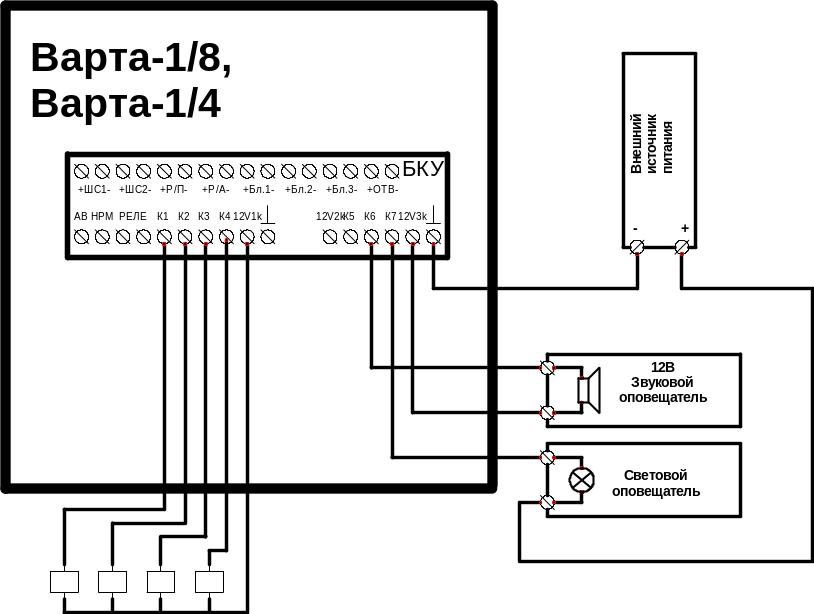

Рис. 1. Подключение нагрузок (например, промежуточных реле) к выходам прибора и пример подключения внешнего источника питания оповещателей
Рис. 2. Схема подключения блока реле БР
Приложение Ж
Индикация состояния источника питания
Диагностические светодиоды источника питания |
Неисправность системы питания |
||
АККУМУЛЯТОР |
ЗАРЯДНО-КОНТРОЛЬНОЕ УСТРОЙСТВО |
ОСН./РЕЗЕРВ |
|
– |
– |
– |
отсутствует (нормальный режим работы) |
– |
– |
+ |
отсутствует напряжение сети или отказ основного источника |
+ |
– |
– |
отсутствует или неисправен аккумулятор |
+1 |
– |
– |
аккумулятор разряжен до напряжения 10,8 В, идет заряд аккумулятора |
+4 |
– |
– |
аккумулятор разряжен до напряжения 9,7 В и ниже, идет заряд аккумулятора |
+4 |
+4 |
+4 |
неисправность аккумулятора – не зарядился до 10,8 В за 24 ч при наличии основного источника |
+1 |
– |
+ |
отсутствует напряжение сети или отказ основного источника, аккумулятор разряжен до напряжения 10,8 В |
+4 |
– |
+ |
отсутствует напряжение сети или отказ основного источника, аккумулятор разряжен до напряжения 9,7 В и ниже |
– |
+ |
– |
отказ зарядного устройства, нет предохранителя заряда («F3» 2 А), аккумулятор заряжен |
+1 |
+ |
– |
отказ зарядного устройства, нет предохранителя заряда («F3» 2 А), аккумулятор разряжен до напряжения 10,8 В |
+4 |
+ |
– |
отказ зарядного устройства, нет предохранителя заряда («F3» 2 А), аккумулятор разряжен до напряжения 9,7 В |
светодиод не светится
+ светодиод светится непрерывно
+1 светодиод мигает с частотой около 1 Гц (приблизительно один раз в секунду)
+4 светодиод мигает с частотой около 4 Гц (приблизительно четыре раза в секунду)
Индикация других возможных состояний источника питания является комбинацией указанных.
