Порядок выполнения работы
1. Изучить и зарисовать схему испытательной установки.
2. Собрать схему и после проверки руководителем включить ее, предварительно установив переключатель в исходное положение.
3. Постепенно переключая позиции, вначале произвести измерения действующих значений напряжения (Е2) на входе выпрямителя при холостом ходе трансформатора. Затем на тех же позициях осуществить осциллографирование и замеры величины, указанных в табл.
4. Произвести расчет величин, не определяемых непосредственно измерениями.
5. Па основании полученных данных и расчетных величин оценить влияние переходного реактора на коммутационные потери и энергетические показатели выпрямителя. Указать ходовые и переходные ступени регулирования.
Показатели ступеней регулирования переходных реакторов
Таблица 5.1
Позиция |
Номер замкнутых контакторов |
Параметры |
|||||||||
E2 В |
Uх В |
Ud В |
Uк В |
I2 А |
Id А |
эл. град |
1 эл. град |
|
x Ом |
||
|
|
|
|
|
|
|
|
|
|
|
|
Работа №6 вентильный переход
Цель работы
Исследование режима выпрямления однофазного переменного тока при наличие вентильного перехода.
Подготовка к работе
Выполнение работы предусматривает предварительное знакомство с принципов работы силовых цепей электропоездов при регулировании напряжения с помощью вентильного перехода [4].
Краткие теоретические сведения
Основным средством регулирования выпрямленного напряжения на ЭПС однофазно-постоянного тока служит изменение коэффициента трансформации тягового трансформатора, осуществляемое переключением выводов его вторичных обмоток.
На отечественных электропоездах однофазно-постоянного тока с диодными мостовыми выпрямительными установками переход о одного вывода тягового трансформатора на другой при регулировании напряжения осуществляется без включения переходного реактора. Это позволяет улучшить массогабаритные показатели электрооборудования. Кроме того, переключение силовых контактов группового переключателя может быть осуществлено без нагрузки в их цепи. Поэтому все контакторные элементы выполняются без системы дугогашения.
Принципиальная схема стенда изображена на рис. 6.1. Для обеспечения бестоковой коммутации контакторных элементов два плеча моста полупроводниковой установки имеют специальные разветвления из вентилей V3, V5 и V4, V6.
Порядок работы вентильного перехода следующий. При помощи разъединителя S1 (установкой рукоятки в положение "Вкл.") подают напряжение на первичную обмотку трансформатора. Рукоятка контроллера устанавливается на позицию 1. При этом включаются контакторные элементы 1 и 7 группового переключателя, Напряжение на выпрямительной установке будет определяться только напряжением U1 первой секции вторичной обмотки трансформатора. Пусть в первый полупериод напряжения положительные потенциалы имеем на левых выводах вторичной обмотки трансформатора. В этом случае ток потечет от точки а через контакторы 1 и 7, вентиль V5 двигатель Д, вентиль V2 к точке б обмотки трансформатора. Во второй полупериод ток потечет от точки б через вентиль V1, двигатель Д, вентиль V6, контактор 1 в точку а.

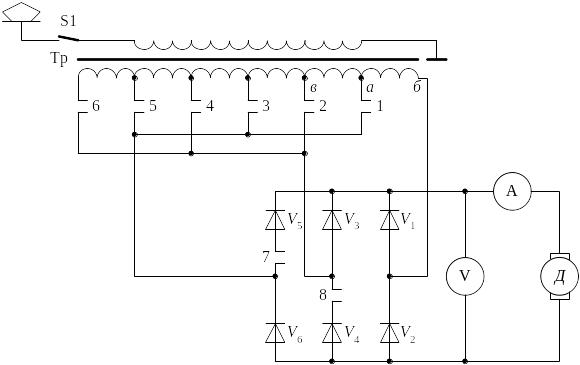

Рис. 6.1. Принципиальная схема стенда с вентильным переходом.
Таким образом, имеем режим симметричного двухполупериодного выпрямления однофазного переменного тока (рис. 6.2).
