Порядок выполнения работы
1. Произвести расчет параметров трансформатора и полупроводниковых элементов выпрямителя, собранного по мостовой схеме, при xd и заданном напряжении питания. Установить преимущества и недостатки мостовой схемы выпрямления по сравнению с нулевой схемой.
2. Собрать последовательно каждую из трех схем однофазного выпрямления, осциллографирование и измерения осуществлять при следующих условиях: величина активного сопротивления нагрузки и среднее значение выпрямленного тока при работе на активную нагрузку для всех трех схем выпрямления должны быть равны.
3. При помощи осциллографа зафиксировать форму выпрямленного напряжения и тока при активной и активно-индуктивной нагрузке. Результаты измерений внести в табл. 4.1. Произвести расчет величин не определяемых непосредственно измерениями.
4. Для однополупериодного выпрямителя исследовать влияние буферного вентиля на показатели работы выпрямителя.
Определение коэффициента пульсаций
Таблица 4.1
Схема нагрузки |
Параметры |
|||||||
Ud В |
Id А |
R Ом |
Idmax А |
Idmin А |
I2 А |
kп |
||
Однополупериодная |
Активная |
|
|
|
|
|
|
|
Активно-индуктивная |
|
|
|
|
|
|
|
|
Нулевая |
Активная |
|
|
|
|
|
|
|
Активно-индуктивная |
|
|
|
|
|
|
|
|
Мостовая |
Активная |
|
|
|
|
|
|
|
Активно-индуктивная |
|
|
|
|
|
|
|
|
Работа №5 переходные реакторы Цель работы
Исследование режимов работы переходных реакторов, применяемых в выпрямительных установках ЭПС при ступенчатом регулировании напряжения, прикладываемого к тяговым двигателям. Анализу подлежат параметры индуктивных сопротивлений реактора в зависимости от способа их присоединения ко вторичной обмотке трансформатора и их влияние на показатели работы установки.
Подготовка к работе
Перед работой необходимо ознакомиться со способами перехода при переключении ступеней трансформатора с помощью переходных реакторов [4] или [5] со схемами включения переходных реакторов в силовую электрическую цепь электровозов однофазно-постоянного тока [3].
Краткие теоретические сведения
Основным средством регулирования выпрямленного напряжения на ЭПС однофазно-постоянного тока является изменение коэффициента трансформации тягового трансформатора, осуществляемое подключением различных выводов его вторичной обмотки к нагрузке. Переход с одной ступени регулирования на другую должен осуществляться без разрыва силовой цепи, что невозможно без хотя бы кратковременного соединения двух соседних выводов вторичной обмотки трансформатора. При этим секция вторичной обмотки замыкалась бы накоротко и ток вторичной обмотки был бы ограничен лишь ее незначительным сопротивлением.

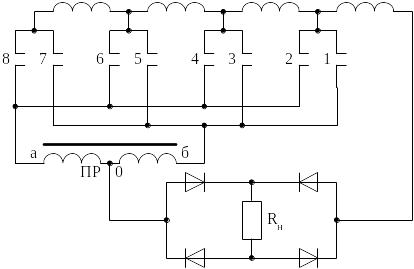

Для устранения коротких замыканий при переключениях применяют переходные реакторы ограничивающие токи, вызванные коротким замыканием одной из секций вторичной обмотки трансформатора. Схема установки со ступенчатым регулированием выходного напряжения с переходным реактором приведена на рис. 5.1. Переходной реактор выполняют без сердечника, его обмотка имеет вывод от средней точки, подключенной к нагрузке. Процесс перехода с позиции "п" на позицию "п+1" осуществляется в соответствии с принципиальными схемами, представленным на рис. 5.2. На основных ступенях регулирования оба конца обмотки реактора присоединяют к одному выводу обмотки трансформатора (рис. 5.2, а). В этом случае токи полуобмоток реактора равны, основной магнитный поток, создаваемый токами полуобмоток отсутствует. Сопротивление реактора невелико, оно вызвано индуктивными сопротивлениями рассеяния в каждой цепи, (в мощных установках этими индуктивными сопротивлениями пренебрегают). Реактор работает как делитель тока.
