2.3. Общие рекомендации по установке и использованию бур ри

БУР РИ должен быть сконструирован так, чтобы он производил по крайне мере следующие виды записей:

а) внешней двусторонней речевой связи, осуществляемой по радио на борту ВС;

б) звуковой обстановки в кабине экипажа;

в) речевых переговоров в кабине экипажа членов летного экипажа, использующих систему внутренней связи;

г) речевых или звуковых сигналов опознавания аэронавигационных средств или средств обеспечения захода на посадку, поступающих к летному экипажу через головные телефоны или динамик;

д) речевой связи летного экипажа, использующих систему обращения к пассажирам (если она установлена).

Контейнер БУР РИ должен:

а) быть окрашен в ярко-оранжевый или ярко-желтый цвет;

б) иметь отражающий материал для облегчения его обнаружения;

в) быть оснащен надежно подсоединенным и автоматически приводимым в действие устройством, обеспечивающим обнаружение БУР под водой.

Для облегчения распознавания голосов и других звуков микрофоны в кабине экипажа должны размещаться в оптимально расположенных местах для записи речевых переговоров, которые ведутся с рабочих мест командира ВС и 2-го пилота, а также переговоров других членов экипажа в кабине, которые ведут в направлении рабочих мест пилотов. Это лучше всего достигнуть путем установки подвесных микрофонов для непрерывной записи по отдельным каналам.

БУР должен быть установлен так, чтобы:

а) вероятность повреждения записи была минимальной. Для удовлетворения этого требования он должен быть расположен как можно ближе к хвостовой части. На герметизированных самолетах он должен быть расположен вблизи задней герметической перегородки;

б) электропитание поступало от шины, которая обеспечивает максимальную надежность работы БУР РИ, не нарушая работоспособность основных или аварийных систем и оборудования;

в) имелись слуховые или визуальные средства для предполетной проверки нормальной работы БУР РИ;

г) если БУР РИ имеет устройство для "тотального" стирания, то оно должно быть спроектировано так, чтобы предотвратить функционирование устройства во время полета или удара при катастрофе.

2

Рис. 6. Структурная схема БУР ЗИ с магнитной записью

.4. Структура и принцип работы БУР ЗИ с магнитным способом записи. БУР ЗИ (рис. 6) предназначены для записи звука с выходов радиоприемников/СПУ и с ларингофонов/гарнитуры на магнитный носитель (проволока, магнитная лента).

Пульт управления (рис. 7) предназначен для:

- включения устройства;

- выбора режима (непрерывный, автопуск) и источника записи (ларингофоны, выход СПУ);

- контроля работы устройства.

БУР ЗИ включают тумблером ВКЛ-ВЫКЛ (происходит подсвет надписей).

Р ежим работы (непрерывный, автоматическое включение - автопуск) выбирают тумблером АВТОПУСК-НЕПРЕРЫВНАЯ РАБОТА (зависит от продолжительности полета, продолжительнос-ти и периодичности записи звука). В режиме НЕПРЕРЫВНАЯ РАБОТА (выбирают при длительности полета менее 5,5 ч) запись выполняется без потерь в отличие от режима АВТОПУСК.

Режим автопуска включает/выключает лентопротяжный механизм (ЛПМ) при появлении/окончании сигнала со входов ЛАР/СПУ:

- включает ЛПМ при поступлении сигнала частотой 1000 Гц на вход ЛАР/СПУ;

- выключает ЛПМ через 5..25с после снятия сигнала.

Рис. 7. Пульт управления (1 - индикаторная лампа ЗАПИСЬ; 2 - регулировка подсвета; 3 - лампа подсвета)

Уровень сигнала срабатывания для автопуска можно регулировать.

Тумблером ЛАР-СПУ производят выбор источника звука для записи - при положении тумблера ЛАР звук записывают с ларингофона, а при СПУ – со средств радиосвязи. Оператор может прослушивать записываемый звук и тракт СПУ и средства радиосвязи.

Блок автоматики ЛПМ и ЛПМ обеспечивает:

- включение аппарата без пульта управления;

- коммутацию сигнала прослушивания;

- транспортирование носителя по щелям головок;

- выключение протяжного механизма при окончании/обрыве носителя или сгорании предохранителя и выдачи сигнала на запуск резервного аппарата записи.

При включении БУР ЗИ (тумблер ВЫКЛ-ВКЛ в положении ВКЛ):

- подается питание на двигатель и электромагнит;

- срабатывает электромагнит и отжимается тормозная колодка;

- растормаживается ведомая кассета;

- включается двигатель и приводит в движение ведущую кассету для перемещения носителя по рабочим поверхностям магнитных головок.

Для того, чтобы обороты двигателя были постоянными, их регулируют. Например, при использовании центробежного регулятора оборотов (связан с валом двигателя) это происходит следующим образом:

- при скорости вращения меньше номинальной контакты регулятора замкнуты и на обмотку возбуждения двигателя подается номинальное напряжение питания;

- при скорости вращения выше номинальной, контакты регулятора разомкнуты, и питание на обмотку возбуждения поступает через резистор. Обороты падают до номинальных и контакты регулятора замыкаются.

Размыкание и замыкание контактов регулятора приводит к колебанию скорости вращения около номинальной.

Л ПМ обеспечивает равномерную протяжку носителя по стирающей и записывающей головкам.

Кинематическая схема ЛПМ для проволочного носителя приведена на рис. 8 и 9 (вид сверху).

Момент вращения от двигателя (26) на веду-щую кассету (2) передает червяк (8) и блок шестерен (1, 9), которые равномерно вращают ведущую кассету (66,5±2 об/мин) и протягивают носитель (линейная скорость 145..195 мм/с). Натяжение носителя (15..35 г) обеспечивает система подтормаживания (25) ведомой кассеты (3).

При обрыве/окончании носителя срабатывает контакт обрыва (10) или концевой выключатель (11), что останавливает двигатель и обесточивает электромагнит (27), который включает тормозную систему (12).

Рис. 8. Кинематическая схема ЛПМ для проволочного носителя: 1,9 - блок шестерен; 2,3 - ведущая и ведомая кассета; 4 - блок зубчатых колес; 5 - кулачек; 6 - каретка; 7 - палец; 8 - червяк; 10 - контакт обрыва; 11 - концевой выключатель; 12 - тормозной рычаг; 13 - регулировка подтормаживающего момента; 14 - контактная плата концевого выключателя; 15 - крепления электродвигателя; 16 - регулировка зазора электромагнита; 17 - регулировка тормозного момента; 18 - носитель; 19 - регулировка раскладки носителя; 20,21 - стирающая и записывающая головки (ГС, ГЗ); 22 - крепления блока головок; 23 - тумблер включения ЛПМ; 24 - направляющая каретки; 25 - подтормаживающий рычаг; 26 - электродвигатель; 27 – электромагнит; 28 - направляющая каретки

Р аскладку носителя по высоте кассеты производит плата головок, установленная на перемещающейся вертикально вверх и вниз каретке (6) (ход каретки равен высоте кассеты). Перемещение каретки обеспечивает кулачок (5), в паз которого входит палец каретки (7). Момент вращения на кулачок передается от ведущей кассеты через червячную пару (4, 9).

Рис. 9. ЛПМ для проволочного носителя (вид сверху)

Блок формирования сигнала записи предназначен для усиления сигналов от ларингофонов/СПУ до необходимого уровня и выдачи их на головку записи, для прослушивания записанных сигналов и формирования токов стирания и подмагничивания (генератор стирания-подмагничивания).

Сигнал от ларингофона и СПУ поступает на схему автоматической регулировки уровня (АРУ) сигнала от источника звука. При изменении входного сигнала на 20 дБ сигнал на выходе АРУ меняется не более 4 дБ.

После АРУ сигнал поступает на усилитель записи.

Чувствительность усилителя записи в режиме СПУ/ЛАР можно регулировать регулировочным сопротивлением.

Для записи звука используют малогабаритные низкоомные магнитные головки записи и стирания с сердечниками из пермаллоевых пластин. Головки экранированы от внешних магнитных полей. Питание головки стирания током высокой частоты (F~25 кГц) и головки записи высокочастотным током подмагничивания производится от генератора стирания-подмагничивания. Уровень шумов при стирании высокочастотным переменным магнитным полем головки стирания меньше, чем при стирании постоянным магнитным полем.

Бортовое средство записи звука на магнитную ленту. БУР ЗИ этого типа предназначен для непрерывной записи звука на магнитную ленту и сохранения последних (~30 мин.) переговоров (между членами экипажа, с другими экипажами, между экипажем и диспетчерами, звука в кабине ВС) и закодированного времени для синхронизации данных БУР ЗИ (например, МАРС-БМ) и БУР ПИ (например, МСРП-64-2).

МАРС-БМ обеспечивает запись информации по 4 независимым каналам:

- каналы 1-3 - речь (300..3400 Гц). Для записи используют принцип высокочастотного подмагничивания;

- канал 4 - импульсная информация. Для записи не используют принцип высокочастотного подмагничивания.

Д ля обеспечения непрерывной записи в МАРС-БМ используют ЛПМ челночного типа, которое производит запись при движении носителя в двух направлениях (рис. 10). Для записи используют 8-дорожеч-ный блок универсальных магнитных головок и два 4-дорожечных блока магнитных головок стирания, которые подключаются по очереди в зависимости от направления движения носителя.

Перед записью на 4 дорожки носителя воздействует ток ультразвуковой частоты ( 30 кГц) для стирания ранее записанной информации.

Длина ленты 72±1м, что обеспечивает запись звука более 15 мин. в одном направлении.

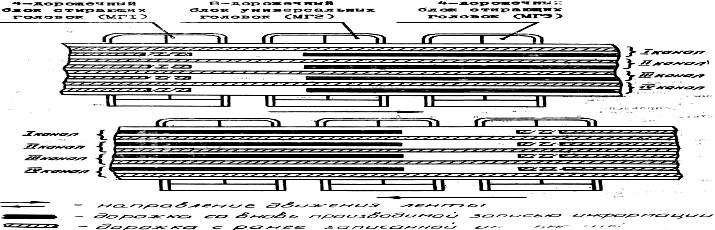

Рис. 10. Расположение головок и дорожек

В

20

МАРС-БМ ЛПМ (рис. 11) выполнен по замкнутой кинематической схеме с использованием спиральной пружины в качестве замыкающего звена.

Носитель наматывается на 2 катушки (наружный диаметр 60 мм). Кинематическое замыкание производится по цепи: носитель (26), левая катушка (7), зубчатые колеса (9..11, 16), спиральная пружина (15), зубчатые колеса (17..20), правая катушка (8), носитель.

П

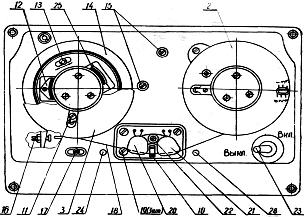

Рис. 11. Кинематическая схема ЛПМ

остоянно заведенная спиральная пружина создает натяжение носителя.

Привод ленты обеспечивает электродвигатель (n=750 об/мин) с устройством автоматического регулирования оборотов. Двигатель через зубчатую (2,3) и фрикционную пару (25,6) приводит в движение левую катушку (7) с носителем. Поджатие фрикционной втулки (25) производит прижим (4) за счет усилия пружины (5).

Кулачковый механизм (23) нажимает на рычаги микропереключателей по окончании сматывания носителя в крайние положения и выдает сигнал реверса на автоматику.

Кулачковый механизм кинематически связан с ведущей катушкой через червячную (13,12) и зубчатую (10,9) пару. При повороте кулачок воздействует на рычаги (24), которые включают через пружины соответствующие микропереключатели (14). Тракт носителя образует 3 обводных ролика (22) и 3 магнитные головки записи (21).
