Построение диаграмм потоков данных

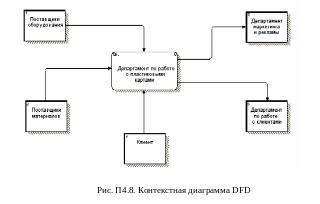

Построение диаграмм потоков данных начинается с построения контекстной диаграммы. Контекстная DFD-диаграмма обычно состоит из одного функционального блока и нескольких внешних сущностей. Функциональный блок на этой диаграмме обычно имеет имя, совпадающее с именем всей системы (рис.П4.8). Далее производится декомпозиция контекстной диаграммы, при этом могут использоваться различные подходы.

При разработке ИС чаще всего используется подход, называемый «разделение событий», в котором для моделирования системы строится несколько моделей DFD.

Вначале строится логическая модель, отображающая систему как набор действий и описывающая, что должна делать система.

Затем строится модель окружения, описывающая систему как объект, отвечающий на события, порождаемые внешними сущностями. Такая модель обычно состоит из описания назначения системы, одной диаграммы контекстного уровня и списка событий. Контекстная диаграмма содержит один функциональный блок.

На заключительном этапе создается модель поведения, показывающая, как система обрабатывает те или иные события. Эта модель начинается с единственной диаграммы с одним функциональным блоком на каждый ответ системы на событие, описанное в модели окружения.

Диаграммы потоков данных обеспечивают удобный способ описания передаваемой информации как между частями моделируемой системы, так и между системой и внешним миром. Это качество определяет область применения DFD - они используются для создания моделей информационного обмена организации, например, модели документооборота. Кроме того, различные вариации DFD широко применяются при построении ИС.

Приложение 5. Основы методологии idef1x Основные понятия

Цель моделирования данных (информационного моделирования) состоит в обеспечении разработчика ИС концептуальной схемой БД в форме одной модели или нескольких локальных моделей.

Наиболее распространенным средством моделирования данных являются диаграммы ERD (диаграммы «сущность-связь»), нотация которых была впервые введена Питером Ченом в 1976 г. Базовыми понятиями ERD являются:

Сущность (Entity) - реальный либо воображаемый объект, имеющий существенное значение для рассматриваемой предметной области. Каждая сущность должна обладать некоторыми свойствами:

иметь уникальное имя;

обладать одним или несколькими атрибутами, которые либо принадлежат сущности, либо наследуются через связь;

обладать одним или несколькими атрибутами, которые однозначно идентифицируют каждый экземпляр сущности.

Атрибут (Attribute) - любая характеристика сущности.

Каждая сущность может обладать любым количеством связей с другими сущностями модели.

Связь (Relationship) - поименованная ассоциация между двумя сущностями, при которой каждый экземпляр одной сущности (сущности-родителя) ассоциирован с произвольным количеством экземпляров второй сущности (сущности-потомка).

Объектное отношение хранит данные об объектах (экземплярах сущности). Один или несколько атрибутов, однозначно идентифицирующих каждый объект, называется ключом (первичным ключом). В объектном отношении не должно быть строк с одинаковыми ключами, т.е. дублирования объектов.

Связное отношение (ассоциативная сущность) хранит ключи двух или более отношений, т.е. по ключам устанавливается связь между объектами отношений. Ключи в связных отношениях называются внешними ключами, т.к. они являются первичными ключами других отношений. Каждому внешнему ключу должна соответствовать строка какого-либо объектного отношения, иначе может случиться, что внешний ключ ссылается на неизвестный объект. Связное отношение кроме связываемых ключей может иметь другие атрибуты, которые зависят от этой связи.
