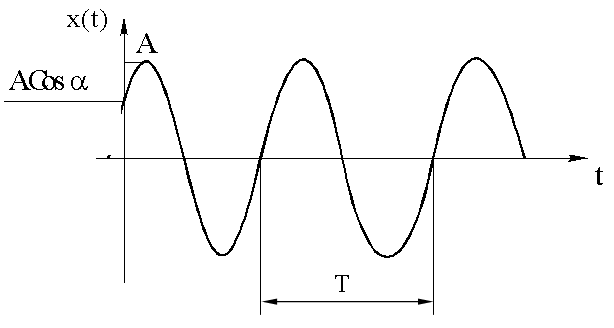

14.1.1.4. График гармонического колебания

14.2 Дифференциальное уравнение гармонических колебаний

14.2.1 Колеблющиеся системы

Рассмотрим колебания в трех системах:

а) колебания заряда в колебательном контуре L,C;

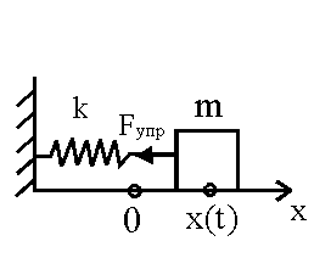

б) колебания грузика, прикрепленного к пружине;

в) колебание физического маятника - любого тела, совершающего колебания вокруг горизонтальной оси, не проходящей через его центр тяжести.

14.2.2 Колеблющиеся величины
q - заряд	x - координата грузика	φ - угол отклонения
14.2.3. Уравнения движения
Закон Ома (10.7)	Второй закон Ньютона (4.6)	Уравнение динамики вращательного движения (7.3)
14.2.4. Применим закон движения, т.е. учтем особенности наших систем:
Используя другое обозначение производной получим после несложных преобразований:

Мы получили дифференциальные уравнения, описывающие движения наших систем. В первых двух случаях уравнения одинаковы по форме, в третьем случае второй член уравнения содержит не φ, а Sin φ . Если рассматривать только малые отклонения маятника от положения равновесия, то тогда, при φ << 1, Sin φ ≈ φ и мы имеем:

.

Введем обозначения:

,	,	,
,	,	.

14.2.5. Дифференциальное уравнение колебательного движения

Для всех трех рассмотренных случаев имеем одно и то же дифференциальное уравнение колебательного движения

.

14.2.6. Решение дифференциального уравнения

Решением дифференциального уравнения называется функция, обращающая это уравнение в тождество.

Нетрудно проверить прямой подстановкой, что в нашем случае решение имеет вид:

,

т.е. является гармонической функцией. Значит уравнение , это дифференциальное уравнение гармонических колебаний.

14.3. Сложение колебаний

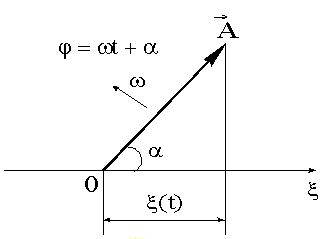

14.3.1. Векторная диаграмма

Векторная диаграмма - это способ графического задания колебательного движения в виде вектора.

Аналитическое задание колебательного движения		Графическое задание колебательного движения

Вдоль горизонтальной оси откладывается колеблющаяся величина ξ (любой физической природы). Вектор , отложенный из точки 0 равен по модулю амплитуде колебания A и направлен под углом α , равным начальной фазе колебания, к оси ξ. Если привести этот вектор во вращение с угловой скоростью ω , равной циклической частоте колебаний, то проекция этого вектора на ось ξ дает значение колеблющейся величины в произвольный момент времени.
