Міністерство освіти, науки, молоді та спорту України

Національний лісотехнічний університет України

Кафедра лісових машин та гідравліки

Розрахунково-графічна робота № 1

з дисципліни:

«Лісотранспортні засоби»

Виконав: ст.гр. ІМ – 41

Турчин С.І.

Прийняв:

Бойко М.М.

Львів - 2013

Зміст

1. Технічні характеристики та загальний вигляди проектного та порівняльного ЛТЗ……………………………………………………………………………………3

1.1. Проектний та порівняльний автомобілі – тягачі……………………………...3

1.2. Причіпні ланки………………………………………………………………......4

2. Екологічна оцінка і місце в технологічному процесі проектного ЛТЗ….. …...5

3. Оцінка досконалості конструкції проектного та порівняльного ЛТЗ…………5

3.1. Визначення питомої потужності ЛТЗ…………………………………………5

3.2. Визначення середньо-технічної швидкості за рік…………………………...7

3.3. Визначення максимальної сили тяги на гаку тягача………………………….7

3.4. Визначення гальмівного шляху ЛТЗ…………………………………………..8

3.5. Визначення величини гальмівного сповільнення…………………………….8

3.6. Визначення критерію прохідності ЛТЗ за Бабковим…………………………9

3.7. Визначення максимального динамічного фактора…………………………...9

3.8. Визначення питомого тиску шин на грунт……………………………………9

3.9. Визначення ступеня співпадання слідів ЛТЗ……………………………….10

3.10. Визначення маневровості ЛТЗ………………………………………………10

3.11.1. Визначення поперечної стійкості ЛТЗ……………………………………12

3.11.2. Визначення максимальних швидкості руху за умови перекидання…….13

3.11.3. Визначення максимальної швидкості руху за умови максимального ковзання………………………………………………………………………… 13

3.12. Плавність ходу……………………………………………………………….14

ВИСНОВКИ………………………………………………………………………..16

ПЕРЕЛІК ПОСИЛАНЬ…………………………………………………………….17

1. Технічні характеристики та загальний вигляди проектного та порівняльного лтз

1.1. Проектний та порівняльний автомобілі – тягачі

Камаз 43118

Урал 375

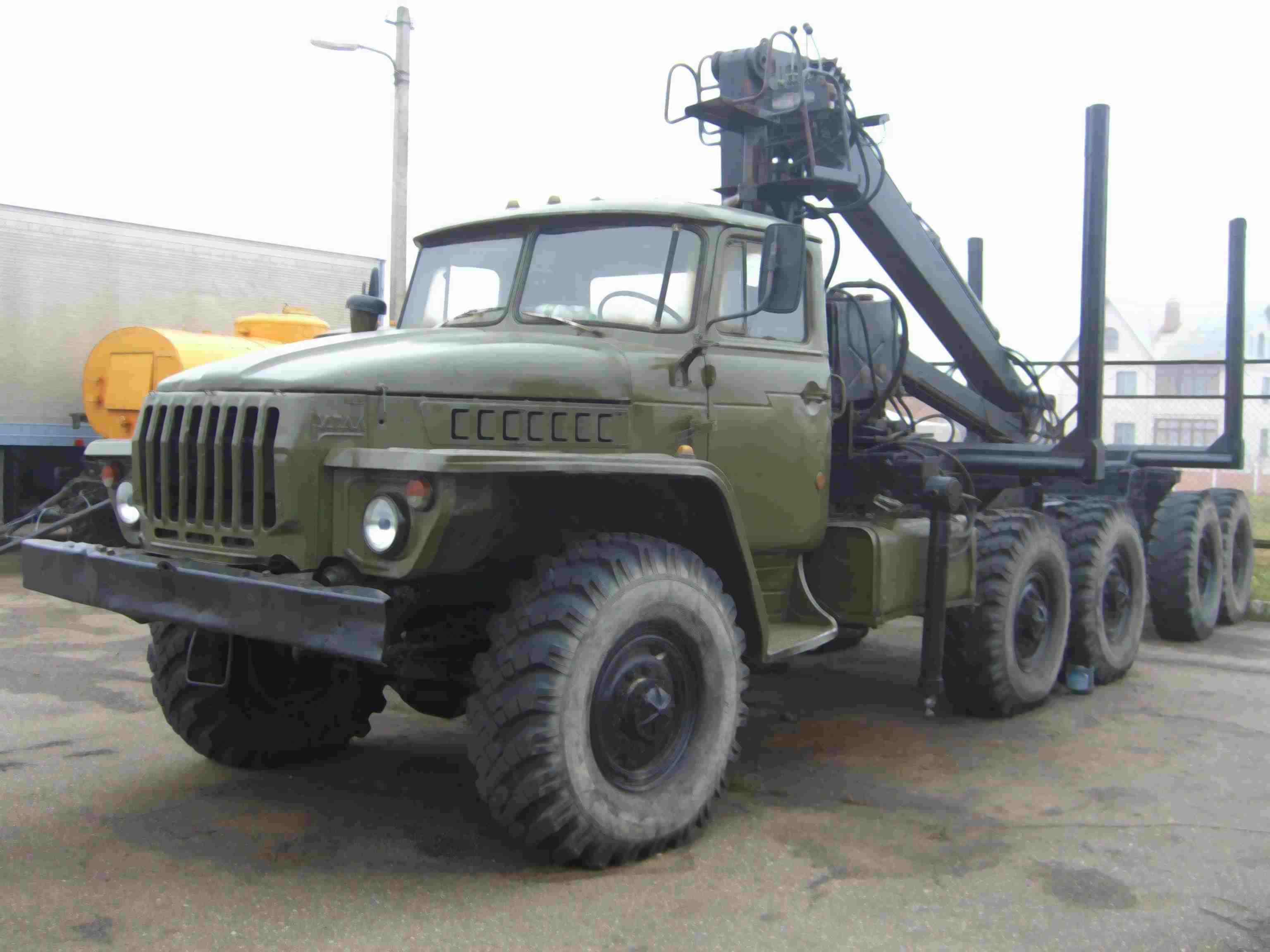

Рис 1. Загальний вигляд автомобілів

Таблиця 1. Коротка технічна характеристика автомобілів – тягачів

№ з/п	Параметр	Розмірність	Тягачі
			Камаз 43118	урал 375
1	Вантажопідйомність	кг	8000	7000
2	Маса снарядженого причепа	кг	8750	12000
3	Маса снарядженого автомобіля	кг	10400	8800
4	Повна маса	кг	20750	14925
5	Максимальна швиткість	км/год	90	75
6	Двигун		Дизельний з турбонаддувом	Карбюраторний,чотирьохтактний,V-подібний
7	Максимальна потужність	квт	180	180 при 3200 об/хв
8	Максимальний крутний момент	Н.м	1060	667 при 1500 об/хв
9	Передавальні числа коробки передач		1-7,82;2-4,03;3-2,5;4-1,53;5-1;з/х-7,38	6,17;3,40;1,79;1;0,78; з/х-6,69;
10	Передавальні числа роздавальної коробки		Вища 0,917 Нища 1,69	Вища1,30 Нища 2,15
11	Передавальні числа головної передачі		5,94	8,28
12	Колія	мм	2050	1950
13	База	мм	3892	3950
14	Дорожній просвіт	мм	330	300
15	Габаритні розміри Довжина Ширина Висота по кабіні	мм	8580 2500 3480	7350 2690 2680
16	Радіус повороту по колесі внутрішнього переднього колеса по зовнішнім габаритнім	м	11,5 10,8	11,4 8,5
17	Шини	дю	425/85 R21	320-508(12,00-20)
18	Витрати пального автомобіля на 100км	л	40	48

1.2. Причіпні ланки

Таблиця 2. Коротка технічна характеристика причіпних ланок

№	Параметри	Порівняльний розпуск ТМЗ-803	Проектний розпуск 904712
1	Кількість осей	2	2
2	Вантажопідйомність, кг	15000	10500
3	Власна маса, кг	3360	4500
4	Повна маса, кг	18360	15000
5	База, мм	1350	1400
6	Колія, мм	1920	2500
7	Висота навантаження, мм	3030	2900
8	Дорожній просвіт, мм	378	450
9	Кількість коліс	4	4
10	Розмір шин	260-508	520-508
