4.4 Розрахунок консолі колони

Залізобетонні приховані консолі колон повинні мати достатньо потужне армування, розраховане на сприйняття монтажних і експлуатаційних зуиль, враховуючи, що необхідні параметри консолі в даному випадку мм і мм.

Максимальна розрахункова реакція від ригеля перекриття при складе:

кН

Визначимо мінімальний виліт консолі колони з умови змяття під кінцем ргеля:

см.

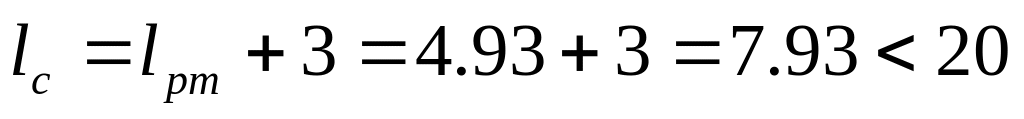

З врахуванням зазору між торцем ригеля і гранню колони, рівного 3см, виліт консолі колони см. Приймаємо 20см.

Визначимо відстань а від точки прикладання опорної реакції до грані колони:

см.

Максимальна висота визначається з умови:

см;

Мінімальна висота визначається з умови:

см

Оскільки останню умову ми забезпечити не можемо, конструюємо консолі армовані 2 швелерами №10 без розрахунку з параметрами: і .

5.Розрахунок збірного залізобетонного центрально-навантаженого фундаменту.

Приймаємо бетон класу В15 , з арматурою нижньої сітки класу АII, конструктивна арматура класу АІ.

Умовний розрахунковий опір ґрунту R₀=0.3Мпа.

Приймаємо такі вихідні дані для розрахунку:

• глибина закладання фундаменту Н=1.2м;

• середня питома вага матеріалу фундаменту і ґрунту на його уступах

• бетон класу В15 з такими розрахунковими параметрами =0.9,

• арматура АII, ;

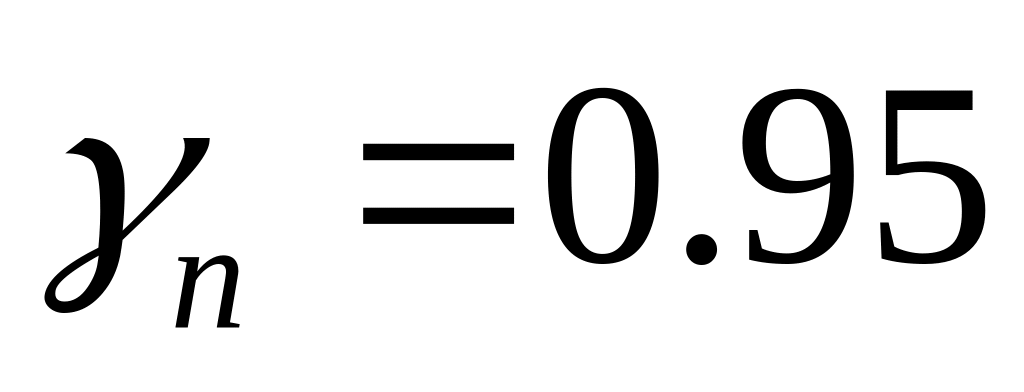

Розрахункове навантаження на фундамент від колони 1-го поверху з врахуванням коефіцієнта кН. Переріз колони—30х30см. Враховуючи середній коефіцієнт надійності щодо навантаження , нормативне навантаження на фундамент:

Потрібна площа фундаменту:

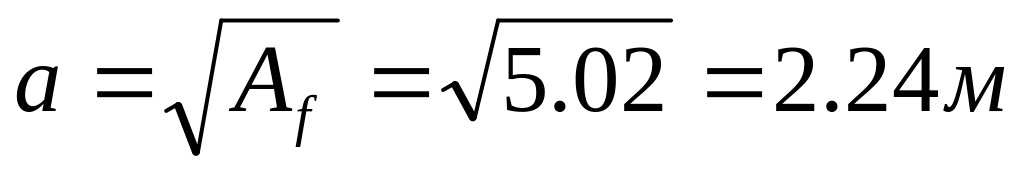

Необхідні розміри сторони квадратного в плані фундаменту: .

З урахуванням модуля ЗМ, приймаємо з площею основи .

Обчислимо тиск під підошвою фундаменту від розрахункового навантаження:

.

З умови розрахунку на продавлювання знаходимо мінімальну робочу висоту фундаменту:

.

Повна мінімальна висота фундаменту:

см,

см – захисний шар бетону.

Висота фундаменту з умов 22а чеканення колони в залежності від її розмірів січення:

см.

З конструктивних вимог, враховуючи необхідність надійно заанкерувати стержні поздовжньої арматури при жорсткому защемленні колони в фундаменті, висоту фундаменту рекомендується також приймати рівною не менше:

см.

Де - глибина стакану фундаменту, рівна см;

- діаметр поздовжніх стержнів колони;

см – зазор між торцем колони і дном стакану.

Приймаємо висоту фундаменту см, кількість сходинок—3. Висоту сходинки призначаємо з умов забезпечення бетоном достатньої міцності по поперечній силі без поперечного армування в похилому січені. Розрахункові січення: 3-3 по грані колони, 2-2 по грані верхньої сходинки, 1-1 по нижній границі піраміди продавлювання.

Визначаємо мінімальну робочу висоту першої сходинки:

см

тут см.

см

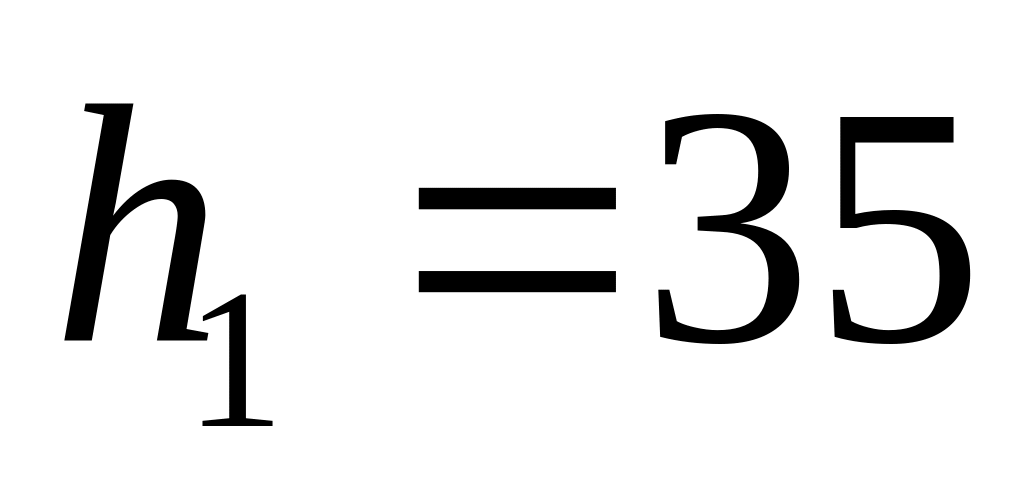

Конструктивно приймаємо см, см.

Перевіримо відповідність робочої висоти нижньої сходинки фундаменту умові міцності по поперечній силі без поперечного армування в похилому січенні, що починається в січенні

1. На 1м ширини цього січення поперечна сила:

кН

Мінімальне поперечне зусилля , яке сприймається бетоном:

кН

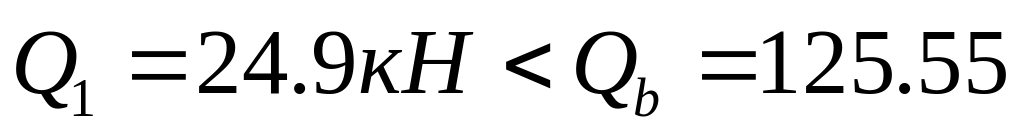

Оскільки кН, то умова міцності задовольняється!

Розміри 2-ї і 3-ї сходинок приймають так, щоб внутрішні грані сходинок не перетинали пряму, проведену під кутом 45˚ до грані колони на відмітці верху фундаменту.

Перевіримо міцність фундаменту на продавлювання по поверхні піраміди, обмеженої площинами, проведеними під кутом 45˚ до бокових граней колони, по формулі:

де, кН

см² – площа основи піраміди продавлювання при квадратних в плані колони і фундаменту;

- середнє арифметичне між параметрами верхньої і нижньої основи піраміди продавлювання в межах корисної висоти фундаменту , рівне:

см.

Перевіримо умову

кН, умова проти продавлювання задовольняється!

При підрахунку арматури для фундамент за розрахункові приймаємо згинальні моменти по січенням, що відповідають розміщенню уступів фундамента як для консолі з защемленим кінцем:

Підрахунок необхідної кількості арматури в різних січеннях фундаменту в одному напрямку:

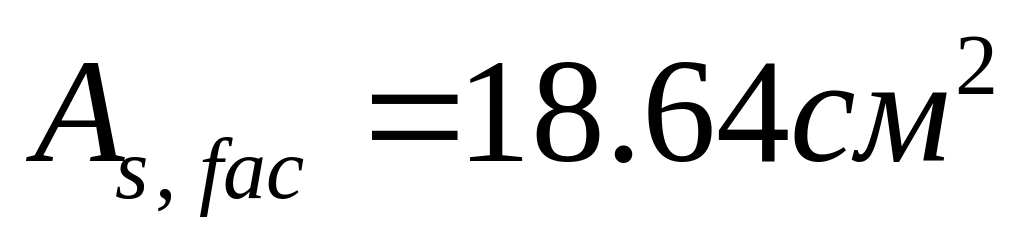

Приймаємо сітку із арматури діаметром 14мм по січенні 3-3 з кроком 200мм, в одному напрямку.

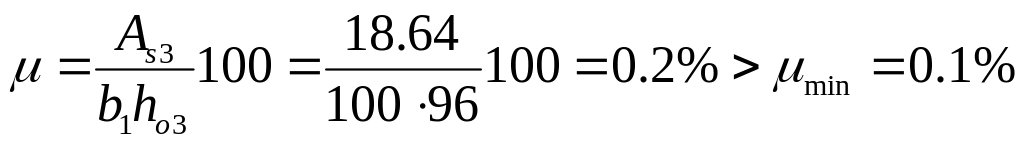

Відсоток армування:

Верхню сходинку армують конструктивно горизонтальними сітками С-2 із арматури діаметром 8мм класу АІ, які встановлюються з кроком 150мм по висоті; розміщення сіток фіксують вертикальними стержнями діаметром 8мм класу АІ.

Література

1.Барашиков А.Я. Залізобетонні конструкції.-К: Вища школа,1995.

2.Бучок Ю.Ф. Будівельні конструкції: Основи розрахунку : Підручник.-К: Вища школа,1994-147с.

3.Железобетонные конструкции. Курсовое и дипломное проектирование / Под ред. А.Я. Барашикова. – К: Вища школа,1987.-416с.

4.Мандриков А.П. Примеры расчета железобетонных конструкций:Учеб.пособие для техникумов.-2-е изд.,перераб. И доц._М.:Стройиздат,1986.-506ст.

5.Проектирование железобетонных конструкций: Справочное пособие / Под ред.А.Б.Голышева.-К.: Будівельник,1985.-496 с.

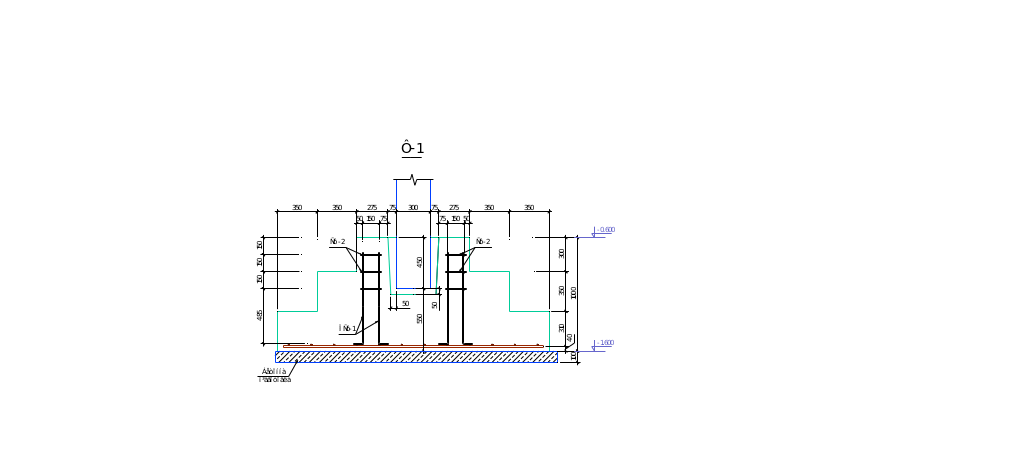

(Рис. 1)
