Міністерство освіти і науки,молоді та спорту України

Національний університет «Львівська політехніка»

Пояснювальна записка

До курсового проекту

З дисципліни:

“Будівельні конструкції заводського виготовлення”

Виконала:

ст. гр. ТБК – 41

Задеберна Х.

Перевірив:

Шуляр Р.А

Львів- 2011

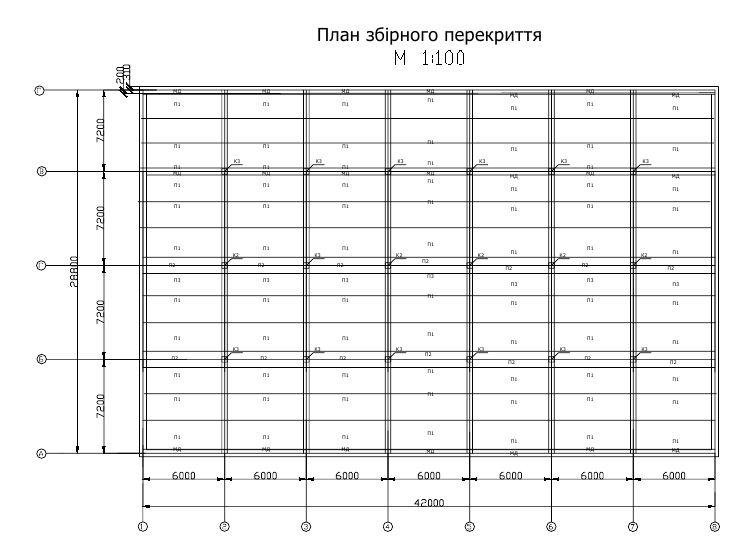

В даному курсовому проекті потрібно запроектувати: несучі залізобетонні та кам’яні конструкції багатоповерхового будинку за наступними даними: Склад розміром в осях 28,8х44,8м. кількість поверхів 4, висота поверху-3,8м, район будівництва м.Тернопіль. Потрібно запроектувати залізобетонну круглопустотну попередньо-напружену плиту, залізобетонний ригель, колону, фундамент.

1. Проектування попередньо-напруженої пустотної плити перекриття

Попередньо задаємося розмірами кругло пустотної плити 1990х5950мм.,вихідні дані для проектування залізобетонних конструкцій:

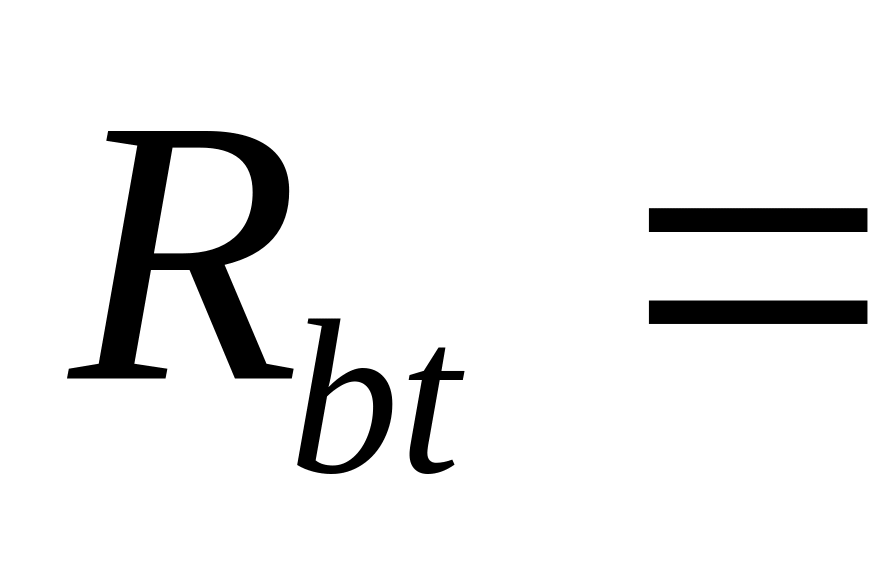

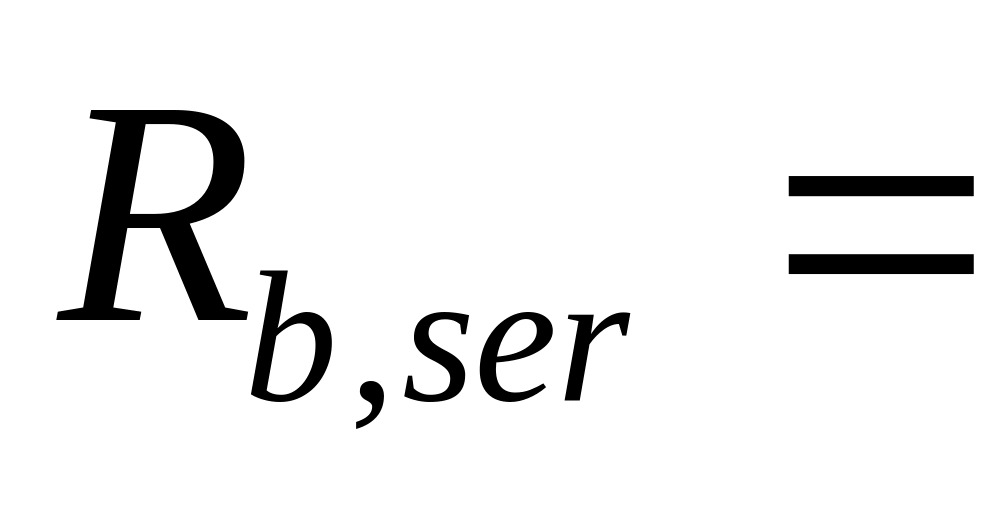

Важкий бетон класу В-30, коефіцієнт роботи бетону 0,9, 17МПа, 1,2МПа, 22 МПа, 1.8МПа. Напружена арматура А_Т-V,

680 МПа, 788 МПа, 2,06·10⁵ МПа. Поперечна арматура класу ВР-І, 360МПа, 2,06·10⁵ МПа, R_sw = 265МПа, R_bt,ser=1,8МПа

Спосіб попереднього напруження арматури в плиті електротермічний на опори форми.

1.1 Визначення навантажень і зусиль

Навантаження, що діють на перекриття зображені в табл.1.

Збір навантаження на перекриття

табл.1

Вид навантаження і його підрахунок	Характеристичне навантаження, Н/м2	Коеф.надіійності за навантаженням	Граничне розрахункове навантаження, Н/м2
Перекриття
А.Постійне
―від метласької плитки t=0.02м, p=1800кг/м3	360	1,1	396
―від шлакобетонного шару t=0.065м, p=1600кг/м3	1040	1,2	1249
―відпінобетонної звукоізоляційної плити t=0.06м, p=500кг/м3	300	1,2	360
―від з/б плити приведенною товщиною 110мм t=11см, p=2500кг/м3	2750	1,1	3025
Разом	qn=4450	-	q=5030
Б. Змінне
короткочасне	2860		3318
тривале	1140		1482
разом	4000	1,2	4800
всього від перекриття	8450		9830

На 1 м.п. панелі перекриття шириною 240см діють:

Повне експлуатаційне: qⁿ=8450*2,4=19800 Н/м

повне граничне розрахункове: Н/м.

Максимальний згинаючий момент від повного нормативного навантаження:

Максимальний згинаючий момент від повного розрахункового навантаження:

Згинаючий момент від змінного навантаження:

Згинаючий момент від короткочасного нормативного навантаження:

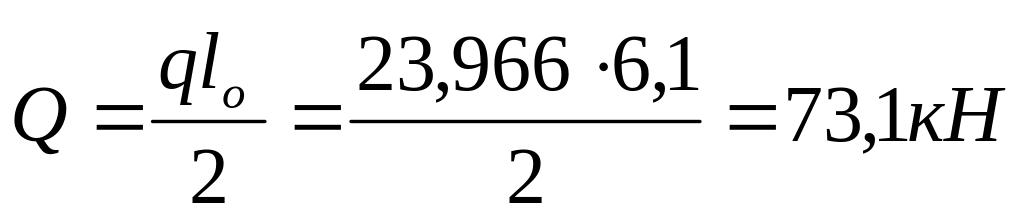

Максимальна поперечна сила на опорі від розрахункового навантаження:

Проектуємо панель семипустотну. В розрахунку поперечне січення приводимо до еквівалентного двотаврового. Рис.2

мм

мм

мм

Задаємось діаметром поздовжніх стержнів 16мм, товщина захисного шару мм,

Робоча висота перерізу:

см

Попереднє напруження в арматурі:

МПа.

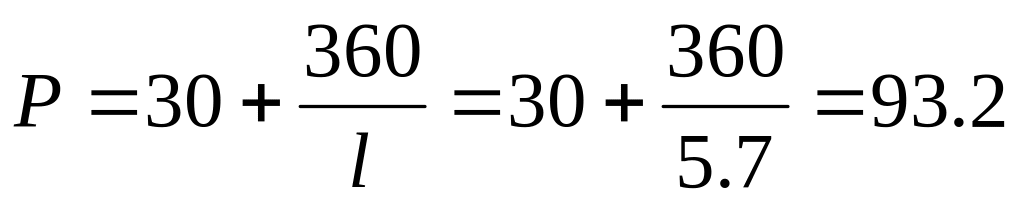

Допустиме відхилення:

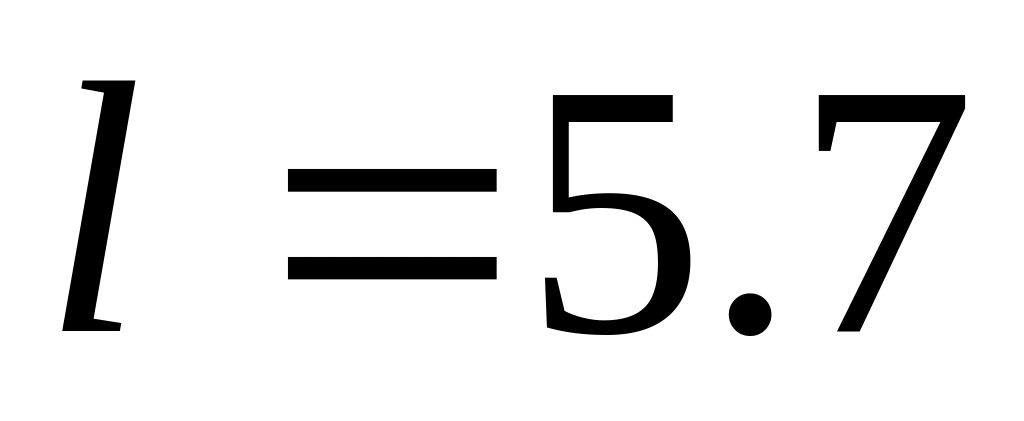

МПа. м-довжина натягнутого стержня.

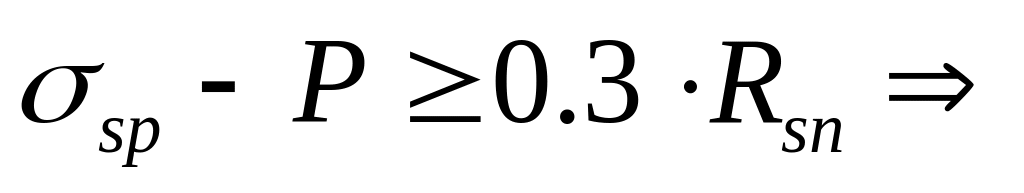

Перевірка умов:

Умови виконуються.

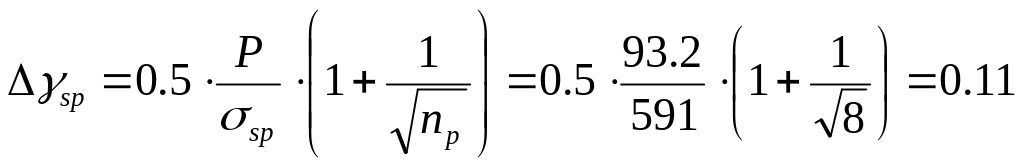

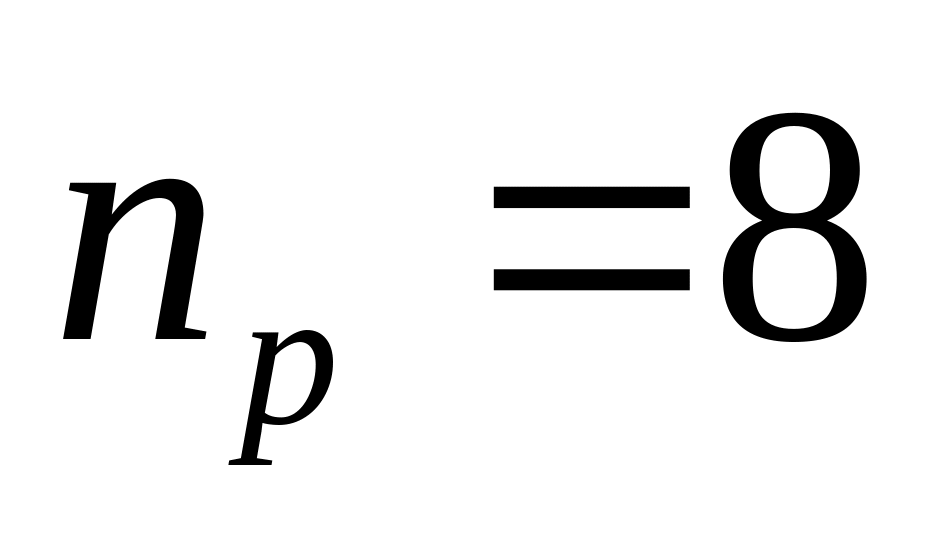

Попереднє відхилення попереднього напруження при кількості напружених стержнів :

.

Коефіцієнт точності натягу:

Попереднє напруження з врахуванням точності натягу:

МПа.
