8. Сооружения для повторного использования промывной воды
Проектируются в соответствии с п.п. 6.195-6.200[1], в качестве пособия необходимо использовать 28[3]. При этом следует иметь в виду, что эти сооружения, как правило, блокируются (рис. 5.14),поэтому размеры должны быть взаимоувязаны.
Таблица 8.1
Сооружения для повторного использования воды
Наименование Элемента |
Ед Изм. |
Формула для определения. |
Результат. |
1. Принятая схема повторного использования воды фильтров |
|
По п.6,196-6,197[1] |
по повтор. использованию |
Песколовки |
|||
2. Расход промывной воды |
л/с |
qпр=Fст103 |
0,83 |
3. Принятый тип песколовки |
|
Горизонтальные или с круговым движением |
горизонт. |
4. Расчетная глубина песколовки |
М |
Нстр-прил.3 |
1,8 |
5. Общая глубина песколовки |
М |
Нобщ-п15,23[1] |
3,5 |
6. Глубина бункера |
М |
hб=Нобщ-Нстр |
1,7 |
7. Ширина песколовки |
М |
Вп-прил.3 |
6×2 |
8. Число песколовок или отделений |
шт. |
nп-прил.3 |
2 |
9. длина песколовки |
М |
Lп-прил.3 |
21 |
10. Принятая система удаления осадка из песколовки |
|
|
гидроэлеватор |
Резервуары промывных вод. |
|||
1. Количество резервуаров |
шт. |
Не мене 2 |
2 |
12. Суточный объем промывной воды |
м3 |
П. 67 табл.5,10
|
4495,5 |
13. Объем одного резервуара |
м3 |
Допускается принимать равным объему воды от промывки одного фильтра |
249 |
14. принятые размеры резервуара |
М |
а*в*h-прил.3 |
12×12×1,8 |
15. Строительная высота резервуара |
М |
Нобщ=h+1,7
|
3,5 |
16. Принятые устройства для предотвращения оседания частиц в резервуаре |
|
По п 6. Прил 9[1] |
взмучивание насосов |
17. Производительность насоса равномерно откачивающего промывную воду в смеситель |
м3/ч |
Qн=Wпр.сут/24 |
187,3 |
18. Необходимый напор насоса |
М |
По генплану очистных сооружений и потерях напора в трубах |
15 |
19. Принятый тип насоса |
|
|
|
9. Обеззараживание воды
Выбор метода обеззараживания следует производить в соответствии с п. 6.144[1].
В связи с тем, что подавляющее большинство очистных станций использует для обеззараживания воды хлор, приведем ход расчета хлорного хозяйства (таблица 9.1). Необходимо применять двойное хлорирование.

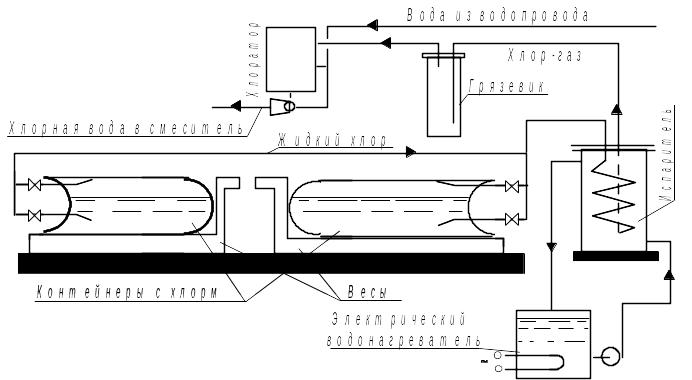

Рис. 9.1. Схема хлораторной установки с использованием испарителей.
Таблица 9.1
Расчет хлорного хозяйства
Наименование величин. |
ед. изм. |
Расчетная формула. |
Значения. |
1. Доза Cl2 для первичного хлорирования |
г/м3 |
По п.6,18[1] g1=3-10 мг/л |
5 |
2. Расход Cl2 для первичного хлорирования |
кг/ч |
G1=Qч*g1*10-3 |
19,3 |
3. Тип хлоратора для первичного хлорирования и его характеристика |
|
|
ЛОНИИ РС-5 |
4. Доза Cl2 для вторичного хлорирования |
г/м3 |
По п.6,146[1] g2=2-3 мг/л |
3 |
5. Расход Cl2 для вторичного хлорирования |
кг/ч |
G2=Qч*g2*10-3 |
11,6 |
6. Тип хлоратора для вторичного хлорирования |
|
|
ЛОНИИ РС-5 |
7. Общий расход хлора |
кг/ч
кг/сут |
Gч=G1+G2
Gсут=Gч |
30,9
741,6 |
8. тип тары |
|
бочка |
|
9. Размер бочек |
м |
L Д F |
1,93 1,04 6,3 |
10. Масса жидкого хлора |
кг |
mХ |
1250 |
11. Тип испарения |
|
без подогрева/с подогревом |
без подогрева |
12. Съем хлора с 1 м2 поверхности бочки |
кг/ч |
qУД |
3 |
13. Съем хлора с одной бочки |
кг/ч |
GБ= qУД FБ |
18,9 |
14. Необходимое количество одновременно работающих бочек |
шт. |
NБОЧ= Gч//GБ |
2 |
15. Расход, подводимый к эжекторам для первичного хлорирования |
м3/ч л/с |
qЭ1=0.6 G1 |
11,58 |
16. Расход, подводимый к эжекторам для вторичного хлорирования |
м3/ч л/с |
qЭ2 =0.6 G2 |
6,96 |
17. Резервное оборудование в хлораторной |
|
2 резервных хлоратора на два водовода ЛОНИИ РС-5 |
|
18. Площадь хлор дозаторной; первичного вторичного |
м2 м2 |
NХЛ- количество хлоратов включая резервные F1= 2NХЛ1=2 2 F2= 2NХЛ2=2 2 |
4 4 |
19. Запас Cl2 в расчетном складе хлора |
т |
G3=GСУТ T*10-3=156 30 10-3 Т по п.6.202[1]=30сут G3
сравнили
с п.6.211[1] |
22,2 |
20. Количество бочек в расходном складе Cl2 |
шт. |
N3=G3/mХ=4600/1000 |
18 |
