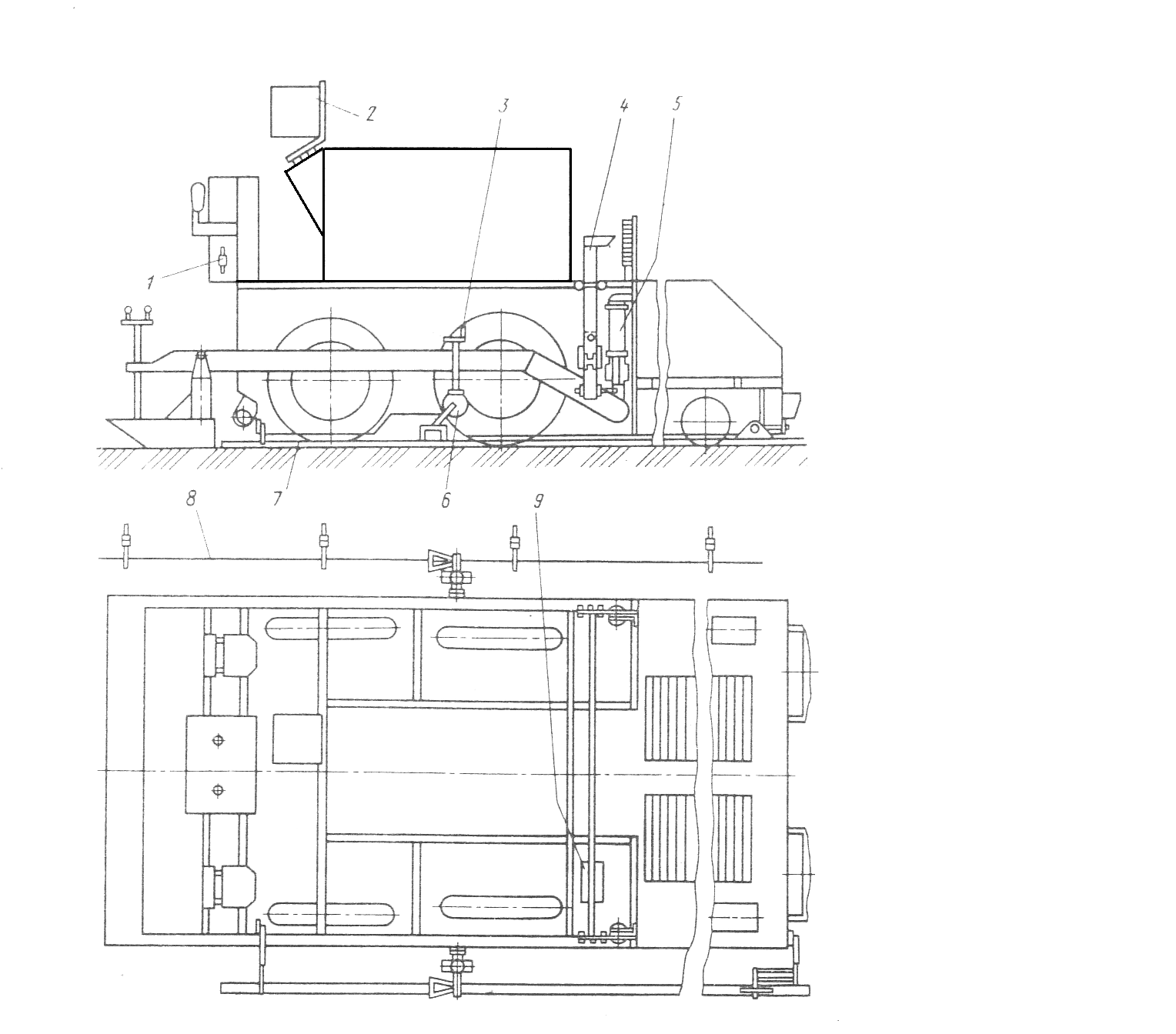

5.8.4. Асу ау «Стабилослой-10» (дз).

1 – Электромагниты золотниковых распределителей.

2 – Пульт управления.

3 – Механизм перемещения датчика.

4 – Указатель толщины.

5 – Гидроцилиндр.

6 – Датчик продольного регулирования.

7 – Направляющая лыжа.

8 – Направляющий трос.

9 – Датчик поперечного регулирования.

Для обеспечения ровности покрытий при укладке асфальтобетонной смеси на основании с неровностями, а так же для выдерживания заданного профиля покрытия на асфальтоукладчике применяют автоматическую систему регулирования “Стабилослой - 10”.

Система автоматического регулирования “Стабилослой - 10” обеспечивает стабилизацию положения выглаживающей плиты относительно заданных ориентиров и соблюдение задаваемых продольного и поперечного профилей покрытия.

Датчик продольного профиля с подъемными устройствами установлен на тяговых брусьях рабочего органа, датчик угла – на балке, соединяющий передние шарниры тяговых брусьев. Пульт управления и гидрозолотники установлены на верхней раме асфальтоукладчика. Подъемный механизм используют для установки датчика продольного профиля по высоте при настройке системы автоматики. Этот датчик предназначен для автоматического выдерживания заданного профиля. При движении асфальтоукладчика щуп датчика перемещается по опорной базе, представляющей требуемый продольный профиль покрытия.

Датчик угла обеспечивает поддерживание заданного поперечного угла рабочего органа асфальтоукладчика и представляет собой маятник с потенциометрическим выходом.

Сигналы от датчиков через усилитель поступают к электромагнитам реверсивных золотников распределителей, которые управляют гидроцилиндрами точек подвески.
