Белого цвета (белые фазы).

11.4. Изменение свойств под действием облучения.

Уменьшение теплопроводности спеченного UO₂ – одно из самых отрицательных последствий облучения. Этот эффект может привести к значительному повышению температуры горючего. Снижение теплопроводности зависит от температуры облучения и глубины выгорания. Зависимости изменения теплопроводности от этих параметров представлены на рис.6 и 7.

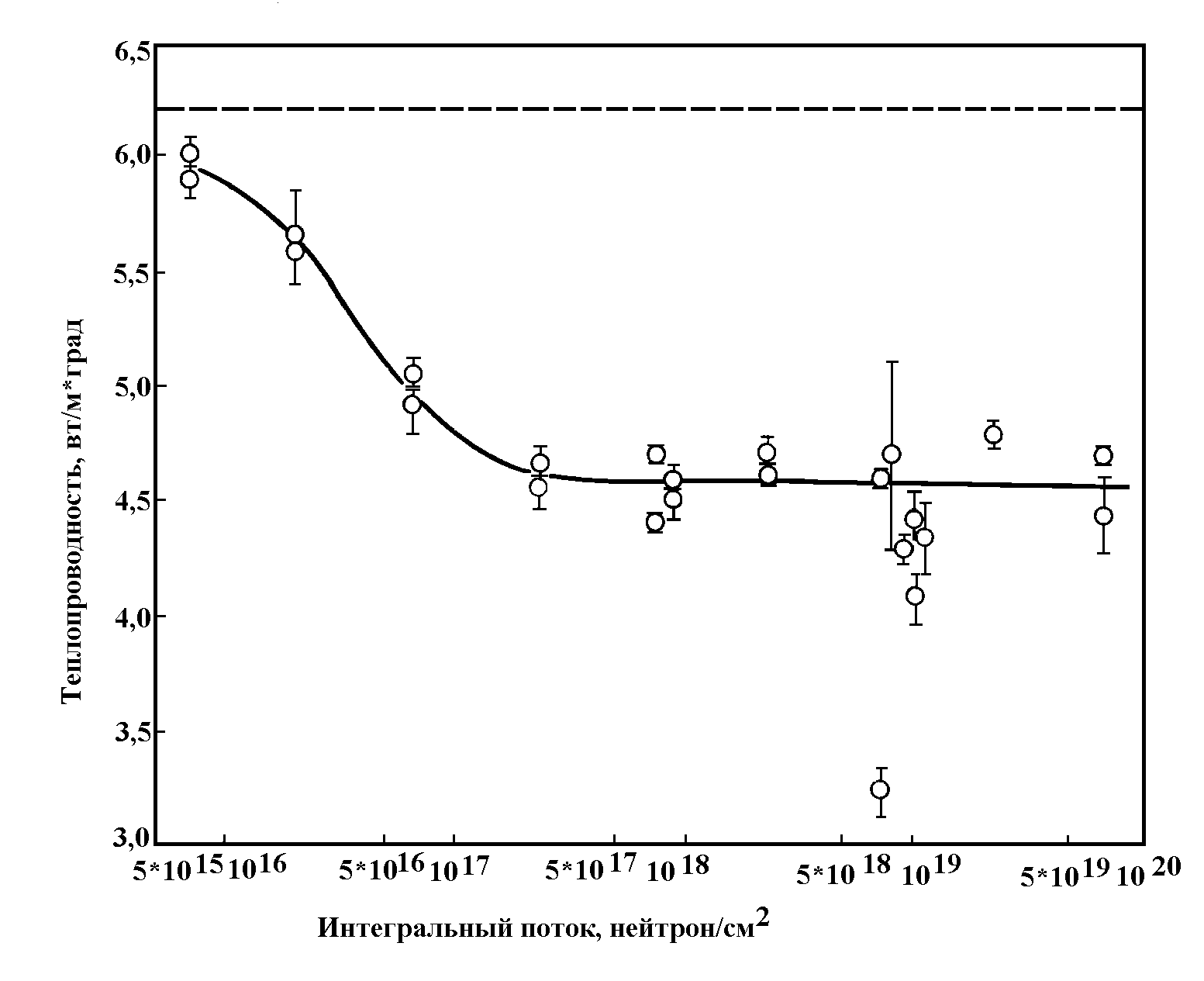

Рис. 6. Изменение теплопроводности UO₂ при 60С в зависимости от облучения. Пунктиром дано среднее значение теплопроводности для необлученных образцов.

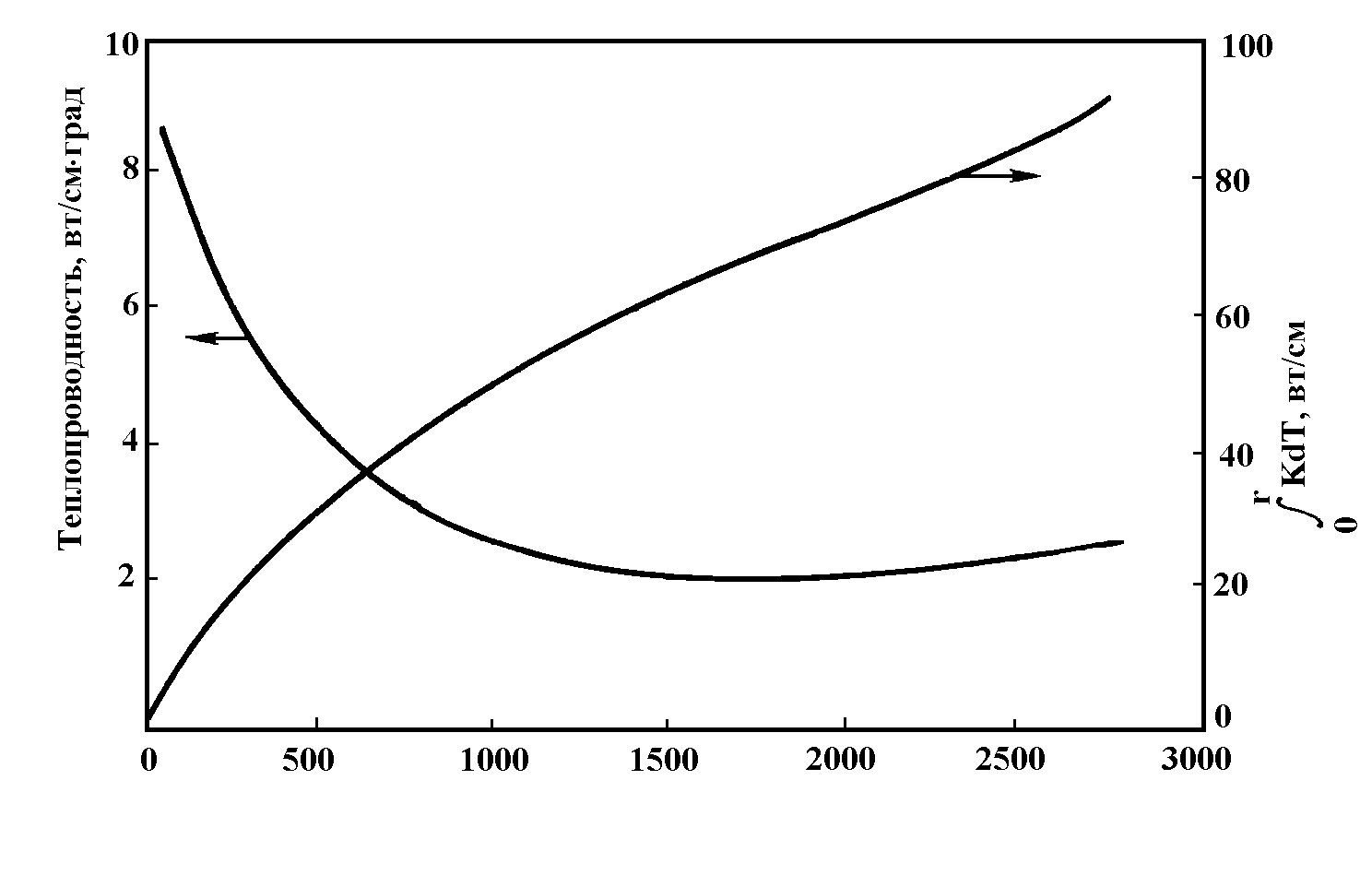

Рис.7. Изменение теплопроводности и интегрального параметра в зависимости от температуры облучения.

После отжига при 900С происходит почти полное восстановление теплопроводности. Это свидетельствует, что рост термического сопротивления связан в основном с возникновением повреждений в кристаллической решетке материала.

В процессе облучения происходит изменение температуры плавления UO₂. Во всех исследованиях наблюдалось уменьшение температуры плавления по мере выгорания топлива. Для различных образцов скорость уменьшения температуры плавления различна. В табл.2 представлены данные для различных выгораний. В то же время, столбчатые кристаллы UO₂, образовавшиеся после расплавления и охлаждения имеют более высокую температуру плавления, чем такие же кристаллы, не подвергавшиеся облучению.

Таблица 2.

Изменение температуры плавления uo2 по мере облучения.

Выгорание, % ат.	0	0,09	1,2	8,5	11,5
Т плавления, С	2790	2910	2790	2760	2660

Высокоплотные образцы UO₂ незначительно меняют электросопротивление при облучении в интервале температур 50-970С.
