Тактичний задум

Вихідні дані: проект будівлі – Драматичний театр, розклад виїздів пожежних підрозділів на пожежу, схема водопостачання об`єкту. Перший підрозділ, що прибуває на пожежу – СДПЧ-1. Оперативно-координаційний центр прибуває на пожежу разом з СДПЧ-3.

Оперативно-тактична характеристика об’єкту

Драматичний театр знаходиться за адресою: м. Черкаси, бул. Шевченко, 234 не огороджений, та має 2 під’їзди до будівлі.

Характеристика будівлі:

Будівля двоповерхова, прямокутної форми І ступеня вогнестійкості, розміром 60х45м в плані, і займає територію 0,24 га. Будівля має підвал. Висота будинку на рівні горищного перекриття 10м.

У підвалі знаходяться такі приміщення:

• підіймач оркестрової ями 9 м²;

• склад декорацій 12 м²;

• апаратне відділення10 м²;

• трюм сцени 300 м²;

Перший поверх включає в себе:

• Фойє

• приміщення каси18 м²;

• гардероб 20 м²;

• санвузол;

• глядацький зал 600 м²;

• сцена300 м²;

• костюмерні 45 м²;

• службові приміщення.

На другому поверсі знаходяться:

• балкон глядацького залу 200 м²;

• приміщення адміністрації об’єкта.

Будівля має 4 сходові клітини. Вихід на дах можливий з усіх сходових клітин.

Системи забезпечення пожежної безпеки. Наявна автоматична пожежна сигналізація з виведенням її на пункт керування. Будівля укомплектована вогнегасниками типу ВП-5У, їх кількість на першому поверсі-25 штук, на другому-20 штук і у підвалі-15 штук

Характеристики інженерного обладнання. Освітлювально-силову мережу напругою 220/380В може бути відключено черговим персоналом об’єкту(цілодобово) від загального розподільчого щита, встановленого на 1-му поверсі або від електрощитів. Відключення електромережі на території об’єкту здійснюється трансформаторною підстанцією № 8 за адресою: бул. Шевченка, 145. Аварійне освітлення відсутнє. Опалення водяне центральне. Загальнообмінна вентиляція будівлі — природна.

Водопостачання

Внутрішнє протипожежне водопостачання.

Перший поверх. Водопровід має трубопровідну мережу d-51 мм, на якій встановлено 25 ПК з укомплектованими двома пожежними рукавами д. 51 мм. Тиск у внутрішньому протипожежному водопроводі 2-3атм.

Другий поверх. Водопровід має трубопровідну мережу d-51 мм, на якій встановлено 11 ПК з укомплектованими двома пожежними рукавами д. 51 мм.

Підвал. Водопровід має трубопровідну мережу d-51 мм, на якій встановлено 13 ПК з укомплектованими двома пожежними рукавами д. 51 мм.

Зовнішнє протипожежне водопостачання. На території розташовано 5 ПГ. Тип - мережі тупикова. Діаметр мережі 150 мм. Відстань до будівлі в середньому складає 65м. А також на відстані 120 м. і 80 м. знаходяться пожежні водоймища ємністю 500 м³ і 200м³ відповідно.

Підвищення тиску в зовнішній водогінній мережі до 7 атм. здійснюється через диспетчера міськводоканалу, при цьому водовіддача буде дорівнювати 130 л/с.

Шляхи евакуації. Для евакуації людей з першого поверху є основні виходи, які ведуть безпосередньо назовні, а з другого через сходові клітини на перший поверх, що ведуть до виходу назовні.

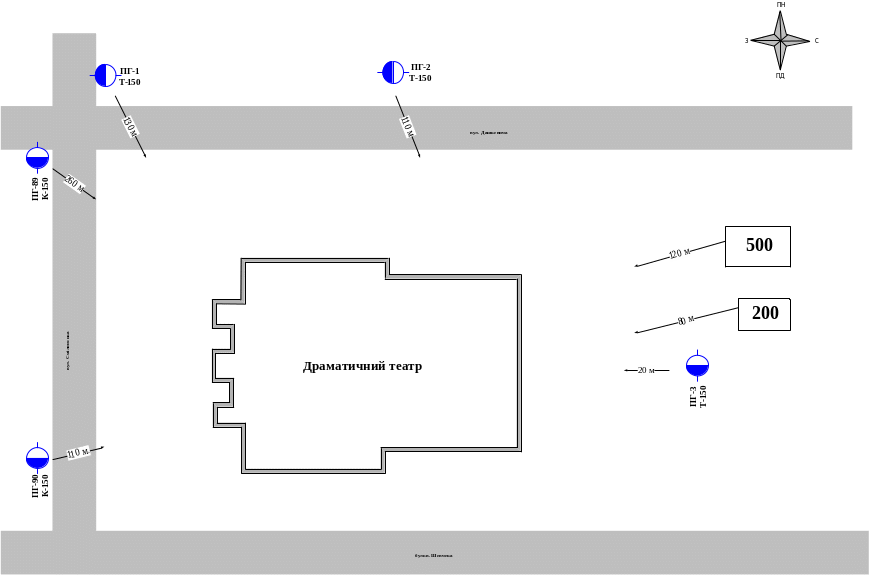

Pис.1 – Ситуаційний план

Pис.2 – План 1-го поверху

Pис.3 – План 2-го поверху

Pис.4 – План підвалу

Сили і засоби, що залучаються за номерами виклику

Виклик №1 Виклик №1 біс	Час слідування, хв	Виклик №2	Час слідування, хв	Виклик №3	Час слідування, хв
Підрозділ		Підрозділ		Підрозділ
СДПЧ-1 АЦ-40(130)63Б АЦ-40(130)63Б	7	СДПЧ-3 АЦ-40(130)63Б АНР-40(130)127А	14	ДПЧ-19 АЦ-40(131)137 АНР-40(130)127А	20
ДПЧ-17 АЦ-40(130)63Б АНР-40(130)127А	12	СДПЧ-9 АЦ-40(130)63Б АНР-40(130)127А	15	ДПЧ-12 АЦ-40(130)63Б АНР-40(130)127А	23
		СДПЧ-4 АЦ-40(130)63Б АНР-40(130)127А	17
