Лабораторная работа № 4.3

ИССЛЕДОВАНИЕ ПОТЕРЬ ДАВЛЕНИЯ (НАПОРА) ПРИ ТЕЧЕНИИ ЧЕРЕЗ МЕСТНОЕ СОПРОТИВЛЕНИЕ В ВИДЕ ДИАФРАГМЫ

Экспериментальная часть:

Диаметр отверстия диафрагмы d₀=5 мм. Диаметр подводящего трубопровода d =26 мм.

1. Полностью закрыть задвижки З1, З2, З4, З5, З6, З7, З8 и краны КР4, КР5, КР8, КР12. Краны КР6, КР7, КР9, КР14 полностью открыть.

2. Повернуть переключатель насоса Н3 в крайнее правое положение и включить питание переключением соответствующего тумблера на блоке управления.

3. Дождаться наполнения напорной секции накопительного бака, вплоть до возникновения перелива.

4. Откручивая рукоятку задвижки З5 установить уровень жидкости в пьезометре №11 (Н_п11) в соответствие с табл. 9.

5. Закрыть кран КР9. Измерить время ∆t заполнения объема V жидкости, поступающей в мерную емкость ЕМ1. Записать значения в таблицу 9. Открыть кран КР9.

6. Записать в таблицу показания пьезометра № 10 (Н_п10).

7. Повторить действия по пунктам п.4, 5, 6 для всего интервала Н_п11 из табл. 9.

8. Полностью закрыть задвижку З5.

9. Выключить питание насоса Н3.

Обработка результатов опыта:

1. Рассчитать величины расходов Q=V/∆t и записать значения в таблицу 9.

2. Рассчитать местные потери напора на диафрагме. Учитывая, что расход жидкости при каждом измерении постоянен (т.е. скоростные напоры в сечениях до и после диафрагмы равны) потери полного напора

следовательно

3. _{Рассчитать параметры потока в отверстии диафрагмы}

_{а) среднюю скорость жидкости υ0= Q/А0 А0=πd2/4,}

_{б) скоростной напор- υ20/2g,}

_{в) критерий Рейнольдса}

_{4. Рассчитать параметры потока в подводящем трубопроводе:}

_{а) среднюю скорость жидкости υ = Q/А А=πd2/4,}

_{б) скоростной напор- υ2/2g,}

_{в) критерий Рейнольдса}

_{14. Определить коэффициент сопротивления диафрагмы}

а) приведенный к скоростному напору в отверстии диафрагмы-

б) приведенный к скорости в подводящей трубе –

_{5. Определить коэффициент расхода диафрагмы μ. Т.к.}

_{6.Построить напорную характеристику диафрагмы в координатах подача - потребный напор НПОТР1 = ∆Нд= f(Q).}

7.Построить характеристики диафрагмы в координатах коэффициент сопротивления - критерий Рейнольдса ζ_д0 = f(Re₀) и коэффициент

расхода - критерий Рейнольдса μ = f (Re). Сделать выводы.

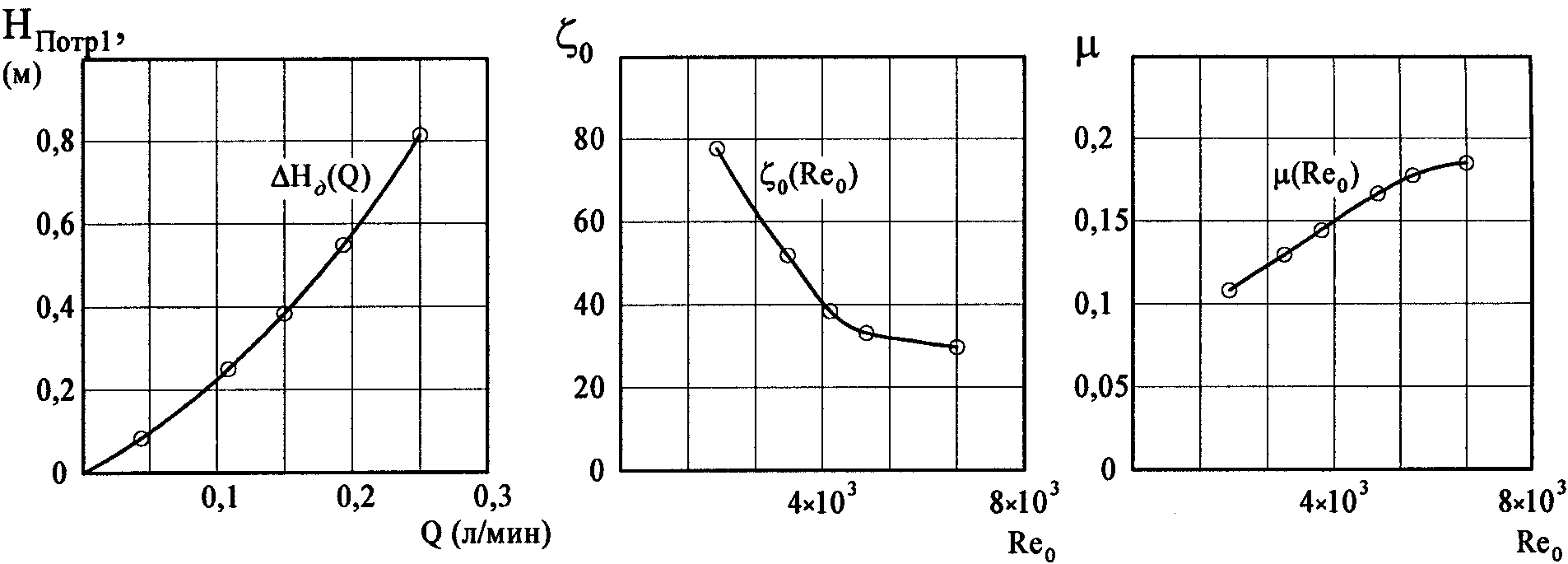

Рис. 8. Пример построения экспериментальных

характеристик диафрагмы.

Таб. 9.

№	V, л	∆t, сек	Q, л/с	НП10, мм	НП11, мм	∆Нд, мм	υ0, мм/с	Re0, мм	, мм	ζд0	υ, мм/с	Re		ζд	μ
1					400
2					350
3					300
4					250
5					200
6					150
7					100
