Журнал измерения горизонтальных углов.

Точки		Отсчеты по микроскопу
стояния	визирования	КЛ	КП	среднее
О	А	26⁰11'	206⁰12'	26⁰11'
	Б	64⁰40'	244⁰39'	244⁰39'
Значение угла		38⁰29'	38⁰27'	38⁰28'
О	В	51⁰48	231⁰48'	51⁰48
	Г	75⁰01'	255⁰01'	255⁰01'
Значение угла		23⁰13'	23⁰13'	23⁰13'

Тема: Теодолитная съемка.

Цель: закрепить знания по методике создания планового обоснования на строительной площадке, получить навыки в вычислении координат и построение плана теодолитного хода.

Приобретаемые умения и навыки: технология проложения теодолитного хода, порядок вычислительной обработки теодолитного хода, контроль результатов измерений.

Норма времени: 12 часов.

Оснащение рабочего места: комплект теодолита, рулетка, буссоль, колышки, рабочая тетрадь, журнал измерения горизонтальных углов, ведомость вычисления координат, миллиметровая бумага, чертежные принадлежности, инструкционные карты по камеральной обработке результатов.

Контрольные вопросы.

1. Что такое теодолитный ход?

2. Что такое невязка в теодолитном ходе и как она распределяется?

3. Что такое азимут линий?

4. Что такое румб линий?

5. С какой целью производится теодолитная съемка?

Ход работы.

1. Произвести рекогносцировку местности.

2. Разбить замкнутый теодолитный ход со сторонами 50-80 метров и закрепить точки теодолитного хода на местности колышками. Произвести измерение горизонтальных и вертикальных углов в теодолитном ходе.

3. Произвести буссольную съемку сторон теодолитного хода (определить азимуты линий).

4. Произвести измерение длин линий теодолитного хода лентой (прямо и обратно).

5. Вычертить абрис (ситуационную схему) теодолитного хода с указанием на нем всех данных съемки.

6. Камеральная обработка результатов. Отчетная документация.

1. Журнал измерений горизонтальных и вертикальных углов, магнитных азимутов и линий теодолитного хода.

2. Расчеты по определению места нуля вертикального круга.

3. Ситуационная схема теодолитного хода.

4. Ведомость вычисления горизонтальных проложений.

5. Характеристика точности угловых и линейных измерений.

6. План теодолитного хода.

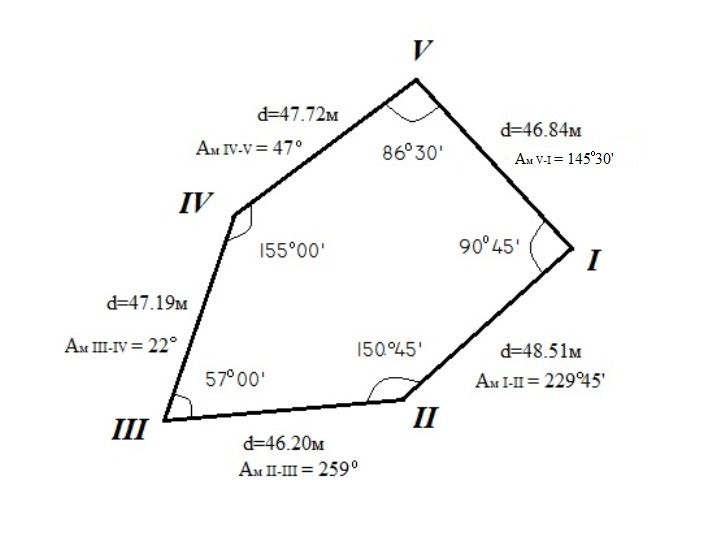

Абрис теодолитного хода

Расчетная часть:

1. Производим уравновешивание измеренных углов полигона:

1) Теоретическая сумма углов:

Sβ_{i теор} = 180⁰*(n-2) = 180⁰*(5-2) = 540⁰

2) Измеренная сумма углов:

Sβ_{i изм} = 90⁰45'+150⁰45'+57⁰00'+155⁰00'+86⁰30'=540⁰

3) Угловая невязка:

f_β = Sβ_{i изм} - Sβ_{i теор} = 540⁰ - 540⁰ = 0

2. Вычисляем румбы линий:

α = 229⁰45' => r = ЮЗ 49⁰45'

α = 259⁰00' => r = ЮЗ 79⁰00'

α = 22⁰00' => r = СВ 22⁰00'

α = 47⁰00' => r = СВ 47⁰00'

α = 140⁰30' => r = ЮВ 39⁰30'

3. Вычисляем приращения координат:

1) ∆X=±d*cos r

∆X= -48,51*cos (49⁰45')= -31,343 м

∆X= -46,20*cos (79⁰00')= -8,815 м

∆X= +47,19*cos (22⁰00')= +43,754 м

∆X= +47,72*cos (47⁰00')= +32,545 м

∆X= -46,84*cos (39⁰30')= -36,143 м

2) ∆Y= ±d*sin r

∆Y= -48,51*sin (49⁰45')= -37,024 м

∆Y= -46,20*sin (79⁰00')= -45,351 м

∆Y= +47,19*sin (22⁰00')= +17,678 м

∆Y= +47,72*sin (47⁰00')= +34,900 м

∆Y= +46,84*sin (39⁰30')= +29,794 м

4. Сумма приращений:

SX_теор = Х_кон - Х_нач = 0,00 - 0,00 = 0,00 м

SY_теор = Y_кон - Y_нач = 0,00 - 0,00 = 0,00 м

f_x = S∆X_выч - S∆X_теор = -0,002 м

f_y = S∆Y_выч - S∆Y_теор = -0,003 м

5. Абсолютная невязка:

м 6. Относительная невязка:

Линейные невязки распределяем по приращениям пропорционально их горизонтальным проложениям с обратным знаком по формулам:

1)d_xc = (-f_x/p)*d_i = (+0,002/236,46)*48,51=+0,0004 м

d_xc2 = +0,0004 м

d_xc3 = +0,0004 м

d_xc4 = +0,0004 м

d_xc5 = +0,0004 м

2)d_yc = (-f_y/p)*d_i = (+0,003/236,46)*48,51=+0,0006 м

d_yc2 = +0,0006 м

d_yc3 = +0,0006 м

d_yc4 = +0,0006 м

d_yc5 = +0,0006 м
