Департамент образования и науки Тюменской области

ГАОУ СПО ТО "Ялуторовский аграрный колледж"

Специальность 270802

"Строительство и эксплуатация

зданий и сооружений"

Отчет по геодезической практике

8 Мая 2013 года.

Группа 423

Бригада №2

Липчинский Е.М.

Сидорова Д.Г.

Богатырева Н.С.

Стариков Ю.И.

Яковлева Е.Ю.

Назарова О.

Руководитель: Трушникова О.Э.

Ялуторовск 2013

СОДЕРЖАНИЕ

1. Нивелирные работы...............................................................................3-6

2. Теодолитные работы............................................................................7-10

3. Теодолитная съемка...........................................................................11-17

4. Нивелирный ход.................................................................................18-24

5. Инженерно-геодезические задачи.

Нивелирование местности по квадратам.........................................25-32

6. Расчет границ котлована...................................................................33-38

Тема: Нивелирные работы.

Цель: закрепить знания по устройству нивелира, освоить поверки и юстировки нивелира, произвести пробное измерение превышений, освоить методику измерения и обработки результатов.

Приобретаемые умения и навыки: производство поверок нивелира, порядок работы на станции, методика измерения превышений, заполнение журналов и обработка результатов полевых измерений, методика измерения длин линий.

Норма времени: 6 часов.

Оснащение рабочего места: комплект нивелира, рулетка, колышки, рабочая тетрадь, журнал технического нивелирования, инструкционные карты по камеральной обработке результатов.

Контрольные вопросы

1. С какой целью производят поверки нивелира?

2. Основные оси прибора.

3. Назовите поверки нивелира.

4. Что такое разность нулей?

5. Что называется превышением?

6. Что называется абсолютной (черной) отметкой точки?

7. Горизонт прибора (ГП)?

Ход работы

1. Произвести поверки нивелира, убедиться в исправности прибора.

2. Освоить методику измерения превышений, приобрести навыки нивелирования на станции:

• нивелирование ведут по связующим точкам способом "из середины", способом "вперед";

• отсчеты берут по двусторонним рейкам и записывают в журнал измерений;

3. Компарирование мерных лент и рулеток в прямом и обратном направлении.

4. Камеральная обработка результатов.

Отчетная документация

1. Журнал поверок нивелира.

2. Журнал нивелирования.

3. Журнал измерения длин линий.

Методика выполнения работы.

1) Устанавливаем нивелир, проводим поверки:

Первая поверка: Ось круглого уровня должна быть параллельной оси вращения прибора U_кU_к' JJ'.

При помощи трех подъемных винтов устанавливаем пузырек круглого уровня в "0" пункт. Затем поворачиваем на 180⁰, если пузырек не сошел с "0" пункта - поверка выполнена.

Вторая поверка: Горизонтальная нить сетки должна быть перпендикулярна оси вращения прибора.

На горизонтальной нити отмечают какую-либо точку в поле зрения трубы. Поворачивают зрительную трубу по азимуту, если точка не сошла с нити, поверка выполнена.

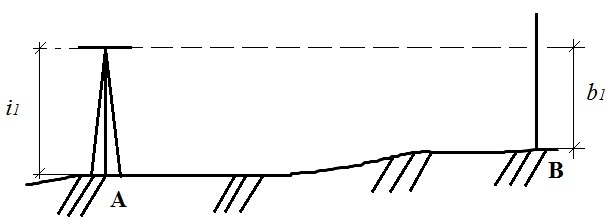

Третья поверка: Визирная ось зрительной трубы должна быть параллельна оси цилиндрического уровня VV' UU'.

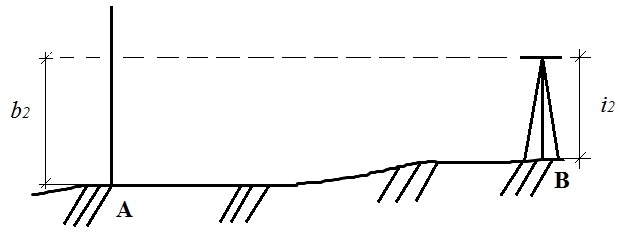

Затем нивелир и нивелирную рейку меняют местами

Подсчитываем допускаемую погрешность по формуле:

Условие выполняется. Нивелир работает исправно.
