Лабораторная работа №3 «вышечные подъемники»

По дисциплине: Расчет и конструирование машин и оборудования нефтяных и газовых промыслов

Проверил к.т.н., доцент Терентьев А.Н

Выполнила студентка гр. 7-66-2зт Леонтьев М.В

Ижевск 2013

1,2 Принципиальное устройство вышечного подъемника, отличия подъемников типа пв5-60, пвл

Подъемник типа ПВ5-60 (рис. 1.1) в собранном виде представляет

собой жесткую пространственную конструкцию, состоящую из следующих

элементов: четырех спаренных трубных стоек 1 размером 168Х14 мм,

четырех нижних опор стоек 2, четырех наголовников 3 – верхних связей

стоек, четырех нижних 4 и верхних 6 поясов, восьми диагональных связей

6 – по две в каждой грани подъемника, двух несущих балок 7 с роликами 8

для страхового устройства, двух несущих труб 9 для строповки собранных

секций вышки, четырех верхних 10 и нижних 11 блоков полиспастов,

служащих для подъема собранных секций вышки. Верхние блоки

полиспаста имеют общую конструкцию с наголовниками, а нижние блоки

связаны с несущими балками и соединяются со спаренными трубными

стойками при помощи направляющих ползунов 12. На нижних

опорах стоек имеются направляющие ролики 13 для ходовых концов

оснастки полиспаста. Страховое устройство, оснащенное тросом, служит

для удержания на одном полиспасте в горизонтальном положении несущей

балки и подвешенной к ней собранной части вышки в случае обрыва троса

одного из полиспастов.

Несущие трубы диаметром 426 мм расположены перпендикулярно к

несущим балкам и свободно по ним перекатываются. На каждую трубу

надеты по два петлеобразных штропа из каната диаметром 28 мм, к

которым при сборке подвешиваются секции вышки, штроп имеет

разъемное пальцевое устройство. От самопроизвольного выпадения палец

застрахован шплинтом в виде булавки. В комплекте подъемника имеется

монтажная лестница, которая может навешиваться на верхние пояса и

использоваться при монтаже подъемника или для обслуживания его узлов.

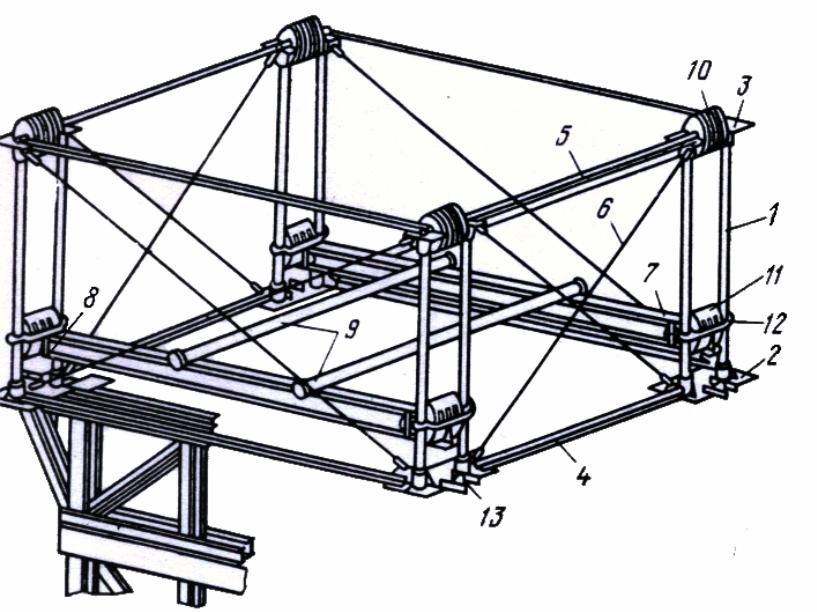

Рис.1.1 Вышечный подъемник ПВ5-60

Подъемник типа ПВЛ

Подъемник типа ПВЛ (рис. 1.6) состоит из подъемной части 1 в

блочном исполнении, электролебедки 4 привода подъемника с элементами

соединения 3 ее с подъемной частью и вспомогательной лебедки 2.

Подъемная часть примерно такой же конструкции, что и подъемника ПВ5-

60. Подъемник имеет следующие особенности. Четыре спаренные стойки

со своими полиспастами сгруппированы в два транспортно-монтажных

узла (рис. 1.7). Каждый узел представляет собой опорную раму 1 санного

типа, на которую параллельно уложены и шарнирно закреплены своими

опорами две спаренные стойки 2 в сборе. Расположение мест шарнирных

креплений на раме соответствует размерам собранного подъемника.

Стойки уложены так, что оси спаренных труб располагаются в

вертикальных плоскостях. При монтаже рамы устанавливают на основание

вышки параллельно друг другу на расстоянии, соответствующем

габаритному размеру подъемника. Внутренние стойки 2 посредством

поясов и диагональных тяг собирают в панель и с помощью стрел,

входящих в комплект подъемника, поднимают в вертикальное положение.

Затем наружные стойки 3 в горизонтальном положении по направляющим

5 перемещают на рамах на одинаковое расстояние с внутренними

стойками (с собранной панелью) и собирают вторую панель. Стрелы

переставляют и собранную вторую панель поднимают в вертикальное

положение. Каждую поднятую панель крепят двумя подкосами к опорам 4

на шарнирах. Подкосы устанавливают на наголовники и опоры,

приваренные на рамах. Передняя и задняя грани подъемника открытые, так

как в них в отличие от подъемника ПВ5-60 отсутствуют верхние пояса и

диагональные тяги, функции которых выполняют жесткие подкосы.

Нижние пояса заменены жесткими опорными рамами. Открытые передняя

и задняя грани подъемника исключают работы на высоте при его сборке и

обеспечивают удобство подачи элементов собираемой вышки на рабочую

площадку.

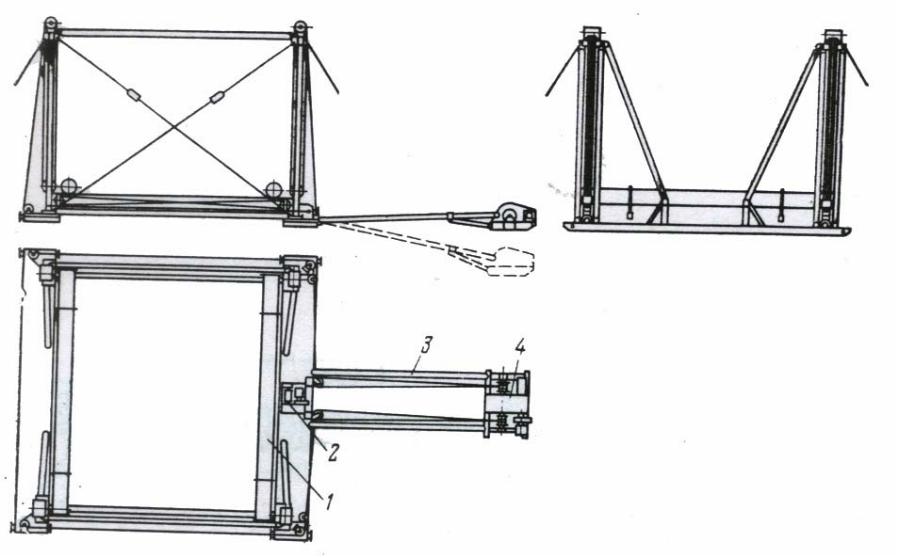

Рис.1.6 Вышечный подъемник ПВЛ

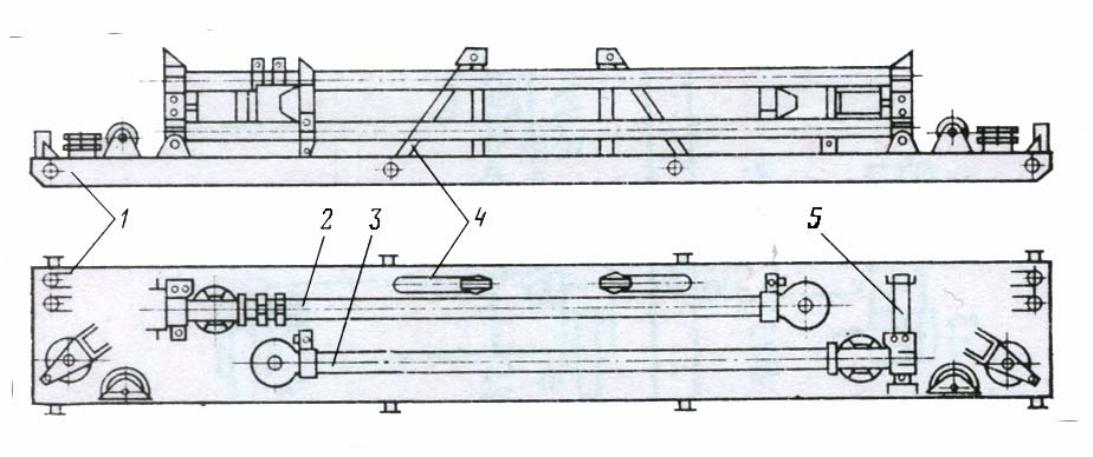

Рис.1.7 Узел подъемника ПВЛ в транспортном положении
