9. Сборка вышек "шагающими" стрелами

В отечественной практике сборка вышек методом "снизу вверх"

производится также двумя "шагающими" стрелами. Этот способ,

предложенный А.А. Асан-Нури, позволяет осуществлять подъем вверх

секцию вышки, предварительно собранную на земле или основании, т.е.

наращивать собираемую вышку не отдельными панелями или стержнями,

а целыми секциями.

В комплект для сборки вышки этим способом входят две стрелы, изготовленные из бурильных труб, на концах которых

установлены канатные шкивы. Стрелы крепят к ногам обратной части

трубной или уголковой вышки шарнирными хомутами.

Перед началом сборки вышки все ее пояса, начиная с верхнего,

соединяют хомутами и болтами и укладывают на пол подвышечного

основания между опорами ног . Затем устанавливают ноги

первой панели и крепят их к фундаменту. При помощи двух хомутов

"шагающие" стрелы укрепляют на диагонально расположенных и

закрепленных к фундаменту или основанию ногах собираемой вышки.

Пояса и последующие элементы вышки поднимают при помощи

лебедки и канатов, проходящих через канатные шкивы стрел.

После подъема очередной секции на необходимую высоту ноги разводят,

устанавливают на место и закрепляют. К ногам собранной секции каждая

из стрел крепится одним хомутом. После монтажа секции снимаются

нижние хомуты, и стрела путем поворота ее на закрепленном хомуте

поднимается канатом для сборки очередной секции и крепится вторым

хомутом. При сборке каждой секции эта операция повторяется.

Последнюю секцию поднимают и монтируют вместе с козловой частью.

Недостатком этого способа сборки вышки является робота

монтажников в опасных и неудобных условиях.

М.Ц.Верткиным и Ю.В.Власовым (А.с. 159154,СССР) предложен

способ монтажа буровых вышек, не требующий громоздкого оборудования

для его осуществления. Во время монтажа собранная часть вышки

закрепляется в специальных шарнирных башмаках и при помощи лебедок,

канаты которых закреплены на верху вышки, наклоняется на шарнирах на

угол, при котором возможно наращивание противоположных ног на длину

панели вышки. Затем наращенные ноги закрепляются в шарнирных

башмаках, и панель поднимается на них до вертикального положения.

После этого наращивается вторая пара ног и производится окончательная

сборка панели. Последующая сборка панелей вышки выполняется

аналогично.

Этот способ трудно осуществим из-за возможной потери

устойчивости вышек при наклоне их на нужный угол для наращивания

панелей.

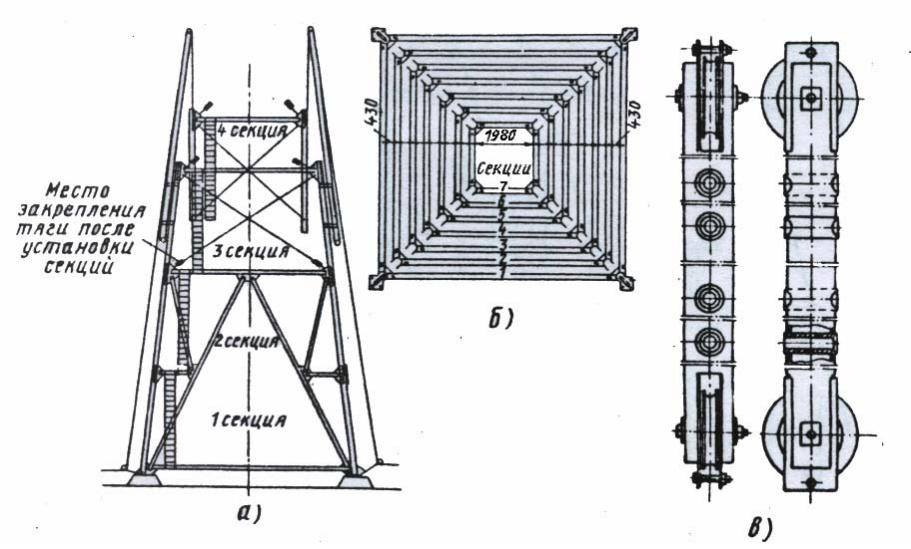

Рис.3.2 Монтаж вышки двумя 'шагающими" стрелами

а - схема монтажа; б – укладка поясов вышки на полу буровой в -

"шагающая" стрела для монтажа вышки

10. Горизонтальная сборка башенных вышек осуществляется на земле с последующим подъемом.

11. Рассмотрим сборки вышек по 2 методам.

Горизонтальная сборка вышек по способу Духнина

Способ А.П.Духнина применяется для сборки трубных вышек типа

ВМ-41. Горизонтальная сборка вышки на нижнем ее полотне начинается с наиболее простого и легкого звена: козел и подкроиблочных балок. В дальнейшем собранная часть вышки используется как подъемник для наращивания каждой следующей секции и поэтому никаких подъемных приспособлений кроме направляющих монтажных стрел для сборки вышек по этому способу не требуется.

По окончании сборки вышки на земле приступают к ее подъему при

помощи лебедки или трактора и подъемной стрелы.

Горизонтальная сборка вышек по способу Бержеца

Способ Г.Н.Бержеца отличается от предыдущего лишь тем, что

для подъема вышки, собранной в горизонтальном положении на земле, используют буровую лебедку, тракторный подъемник и установленную на земле подъемно-монтажную стрелу ПМСБ-17 падающего типа.

Этим способом собирают как трубные, так и уголковые вышки. Перед

подъемом вышки ее устанавливают на металлические основания.

Вначале собирают подвышечное основание и стрелу, оснащенную

канатом диаметром 20 мм . После этого приступают к сборке

вышки в горизонтальном положении: собирают переднюю грань вышки, а на ней – заднюю (верхнюю) грань, которую поднимают краном, затем

боковые грани. Для подъема собранной вышки но основание

устанавливают направляющие блоки. После этого осуществляют

строповку собранной вышки с подъемной стрелой, для чего надевают на подъемные ролики петлю с двумя балансирующими блоками. Верхний блок соединяют канатом с вышкой в стыке 8-9 секций, а нижний - в стыке 5-6 секций. Эти блоки позволяют равномерно распределять нагрузку на все четыре подъемных каната. Затем собранную вышку с помощью стрелы поднимают на основание до соединения подвижных и неподвижных частей шарниров. После установки козел под верхнюю секцию начинают монтаж лестниц, площадок, балкона верхового рабочего и крепят оттяжки.

Полностью собранная вышка поднимается в вертикальное положение

стрелой при помощи тракторов или лебедки . Для страховки при подъеме оттяжки соединяют с тракторами.
