Геометрические размеры фундаментов

Монолитные фундаменты рекомендуется проектировать ступенчатого типа, плитная часть которых имеет от одной до трех ступеней.

Все размеры фундамента следует принимать кратными 300 мм (3 М в соответствии с ГОСТ 23478-79) из условия их изготовления с применением инвентарной щитовой опалубки.

При соответствующем обосновании в случае массового применения или для отдельных индивидуальных фундаментов разрешается принимать размеры, кратные 100 мм в соответствии с ГОСТ 23477-79.

При центральной нагрузке подошву фундамента следует принимать квадратной.

При внецентренной нагрузке, соответствующей основному варианту нагружения, подошву рекомендуется принимать прямоугольной с соотношением сторон не менее 0,6.

Высота фундамента h назначается с учетом глубины заложения подошвы и уровня обреза фундамента. Обрез фундамента железобетонных колонн зданий следует принимать, как правило, на отметке 0,15 для обеспечения условий выполнения работ нулевого цикла.

Сопряжение фундамента с колонной выполняется монолитным для фундаментов под монолитные колонны (черт. 19, а) и стаканным для сборных или монолитных фундаментов под сборные колонны (черт. 19, б, в).

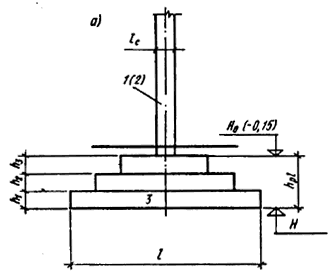

Черт. 19. Сопряжение фундамента с колонной

а - монолитной; б и в - сборной; 1 - колонна; 2 - подколонник; 3 - плитная часть фундамента

4Стакан под двухветвевые колонны с расстоянием между наружными гранями ветвей не более 2400 мм выполняется общим под обе ветви, с расстоянием более 2400 мм - раздельно под каждую ветвь. Под колонны в температурных швах также рекомендуется выполнять раздельные стаканы.

Размеры стакана для колони следует назначать из условия обеспечения необходимой глубины заделки колонны в фундамент и обеспечения зазоров, равных 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны (см. черт. 19).

Глубина стакана d_p принимается на 50 мм больше глубины заделки колонны d_с, которая назначается из следующих условий:

для типовых колонн - по данным рабочей документации;

для индивидуальных прямоугольных колонн - по табл. 5, но не менее, чем по условиям заделки рабочей арматуры колонн, указанным в табл. 6;

для двухветвевых колонн:

при l_d  1,2 м d_c = 0,5 + 0,33 l_d , (63)

но не более 1,2 м,

где l_d — ширина двухветвевой колонны по наружным граням;

при l_d < 1,2 м как для прямоугольных колонн, с бульшим размером сечения l_c, равно:

l_c = l_d [1 - 0,8 (l_d - 0,9)] , (64)

но во всех случаях не менее величин, указанных в табл. 6 и не более 1,2 м.

Таблица 5

Отношение толщины стенки стакана к высоте верхнего уступа фундамента t/hcf	Глубина заделки колонн прямоугольного сечения dc при эксцентриситете продольной силы
или глубине стакана t/dp (см. черт. 7)	e0  2lc	e0  2lc
 0,5	lc	lc
 0,5	lc	lc + 0,33 (lc - 2t)(e0/lc - 2) , причем lc  dc  1,4 lc

Таблица 6

Класс рабочей	Колонна	Глубина заделки рабочей арматуры dс при проектном классе бетона
арматуры		В15	В20
А-III	Прямоугольного сечения	30d (18d)	25d (15d)
	Двухветвевая	35d (18d)	30d (15d)
A-II	Прямоугольного сечения	25d (15d)	20d (10d)
	Двухветвевая	30d (15d)	25d (10d)

П р и м е ч а н и я: 1. d - диаметр рабочей арматуры.

2. Значения в скобках относятся к глубине заделки сжатой рабочей арматуры.

3. Длина заделки может быть уменьшена в случаях:

а) неполного использования расчетного сечения арматуры длину заделки допускается принимать l_anN/R_sA_s , но не менее чем для стержней в сжатой зоне, где N - усилие, которое должно быть воспринято анкеруемыми растянутыми стержнями, а R_sA_s - усилие, которое может быть воспринято;

б) приварки к концам рабочих стержней анкерных стержней или шайб (черт. 20).
