Авария, сопровождающаяся розливом лвж и гж

Исходные данные для решения задачи:

Резервуар вертикальный стальной с дизельным топливом марки Т3 объёмом 2500 м³. Степень заполнения резервуара – 80 % (по объёму). Температура дизельного топлива 20 °С, нормальная температура кипения дизельного топлива: 100 ^oС. Плотность нефти 840 кг/м³. Статистическая вероятность выброса нефти из резервуара – 10^-3 год^-1. Расстояние до человека, для которого определяется величина индивидуального риска – 27 м, до жилого массива –600 м.

Решение:

Для решения задачи воспользуемся методикой расчета пожарного риска на производственных объектах, утверждённой Приказом МЧС России от 10.07.2009 г. № 404 «Об утверждении методики определения расчетных величин пожарного риска на производственных объектах» (Приложение 1) и Приложением Э ГОСТ Р 12.3.047-98 Пожарная безопасность технологических процессов. Общие требования. Методы контроля.

Построение структурно-логической схемы развития аварии («Дерево событий») для лвж, гж

Указанные на структурно-логической схеме развития аварии («Дерево событий») (рис. 1.1) вероятности приняты в примере условно. Рекомендуемые значений вероятностей приведены в Приказе МЧС России от 10.07.2009 г. № 404 «Об утверждении методики определения расчётных величин пожарного риска на производственных объектах»

По статистическим данным об авариях на установках данного типа определяем, что наиболее вероятным будет развитие аварии по следующим сценариям (рис. 1.1):

А2 – факельное горение, тепловое воздействие факела приводит к разрушению близлежащего резервуара и образованию «огненного шара» (0,04).

А3 – мгновенный выброс продукта с образованием «огненного шара» (0,01).

А5 – мгновенной вспышки не произошло, меры по предотвращению пожара успеха не имели, возгорание пролива (0,1).

А7 – сгорание облака парогазовоздушной смеси (0,4).

А9 – сгорание облака с развитием избыточного давления в открытом пространстве (0,43).

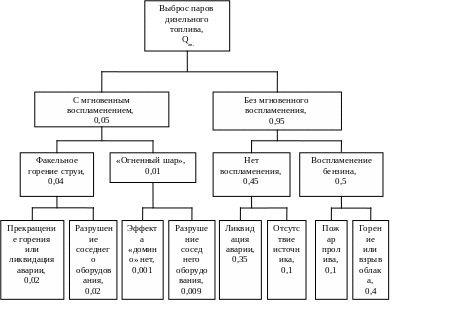

Рис. 1.1. Структурно-логическая схема развития аварии с выбросом дизельного топлива из вертикального резервуара

Расчёт вероятности развития аварии по каждому сценарию

Выполним оценку вероятности развития аварии по отдельным сценариям.

Вероятность факельного горения:

Вероятность образования «огненного шара»:

Вероятность горения пролива:

Вероятность сгорания облака:

Вероятность сгорания облака с образованием избыточного давления:

Вероятности развития аварии в остальных случаях принимаем равными 0.

Расчёт условной вероятности поражения человека в результате воздействия поражающих факторов

Определение условной вероятности поражения человека производим посредством определения значений пробит-функции Pr, которые определяются величиной параметров поражающих факторов. Расчет параметров поражающих факторов производим в соответствии с методиками, представленными в методических указаниях по выполнению контрольной расчётно-графической работы Приложениях 1, 2, 3 и 4. Под квазимгновенным разрушением резервуара следует понимать внезапный (в течение секунд или долей секунд) распад резервуара на приблизительно равные по размеру части.
