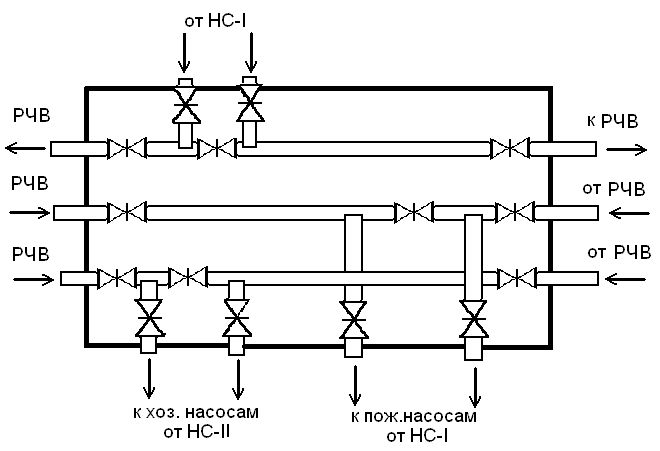

План камеры переключения резервуара чистой воды для hc-II низкого давления

План камеры переключения РЧВ для НС-П высокого давления

Подбор насосов для насосной станции второго подъема

Из расчета следует, что НС-II работает в неравномерном режиме с установкой в ней двух основных хозяйственных насосов, подача которых равна:

Необходимый напор хозяйственных насосов определяем по формуле:

где h_вод — потери напора в водоводах, м;

H_вб — высота водонапорной башни (см. раздел 7.2), м;

Н_б — высота бака ВБ, м; z_вб и z_нс — геодезические отметки места установки ВБ и НС-II м;

1,1 — коэффициент, учитывающий потери напора на местных сопротивлениях (п. 4 приложение 10 СниП 2.04.02-84).

Напор насосов при работе во время пожара определяется по формуле:

где h_{вод.пож} и h_с.пож — потери напора в водоводах и водопроводной сети соответственно, при пожаротушении, м;

Hсв — свободный напор у гидранта, расположенного в диктующей точке, м. Для водопроводов низкого давления H_св = 10 м;

z_ДТ — геодезические отметки диктующей точки), м

Выбор типа НС-II (низкого или высокого давления, зависит от соотношения требуемых напоров при работе водопровода в обычное время и на пожаре.

В нашем случае , насосную станцию строим по принципу низкого давления. В обычное время работает один или группа хозяйственных насосов. При пожаре включается в работу дополнительный насос с таким же напором, что и хозяйственные насосы и обеспечивающим подачу расхода воды на пожаротушение. От типа насосной станции зависит устройство камер переключения.

Выбор марок насосов выполнен по сводному графику полей Q - H (приложение VI и VII. Предложенные насосные агрегаты обеспечивают минимальную величину избыточных напоров, развиваемых насосами при всех режимах работы, за счет использования регулирующих емкостей, регулирования числа оборотов, изменением числа и типа насосов, обрезки и замены рабочих колес в соответствии с изменением условий их работы в течении расчетного срока (п. 7.2 СНиП 2.04.02-84).

Категория насосной станции по степени обеспеченности подачи воды принята в соответствии с п. 7.1, а количество резервных агрегатов по таблице 32 п. 7.3 СНиП 2.04.02-84.

При определении количества резервных агрегатов надо учитывать, что количество рабочих агрегатов включаются пожарные насосы. В насосных станциях высокого давления при установке специальных пожарных насосов следует предусматривать один резервный пожарный агрегат.

Расчетные значения подачи и напора, принятые марки и количество насосов, категория насосной станции приведены в таблице 7.

Таблица 7.

Тип насоса	Расчетные характеристики насоса		Марка насоса	Категория	Кол-во насосов
	Q, л/с	Н, м		НС-II	рабочих	резервных
Хозяйственный	39	45,3	Д200-95	1 Обоснование: НС-2 подает воду непосредственно в сеть объединенного противопожарного водопровода	2	2
Пожарный (добавочный)	50	40,4	Д200-95		1

Гидравлический расчет внутреннего объединенного хозяйственно-производственного и противопожарного водопровода производственного здания

Исходные данные для гидравлического расчёта внутреннего водопровода:

Расход воды на хозяйственно-производственные цели: – 10 л/с

Гарантированный напор в наружном водопроводе: 10 м

Количество этажей в зданий: 2

Высота помещений в здании: 6.2 м

Ширина здания: 18 м

Длина здания: 24 м

Производственное здание II степени огнестойкости

Категория здания по пожарной опасности – “В”

Определяем нормативный расход и число пожарных струй по табл.2.СНиП 2.04.01-85*.

На внутреннее пожаротушение в производственном здании высотой до 50 м требуется 2 струя по 2,5 л/с:

Определим требуемый радиус компактной части струи при угле наклона струи =60°.

Так как расход пожарной струи менее 4л/с, то водопроводная сеть должна оборудоваться пожарными кранами диаметром 50 мм со стволами, имеющими насадки 16 мм, и рукавами длиной 20 м (п.6.8, прим. 2 [5]). При этом в соответствии с табл. 3 СНиП 2.04.01-85* действительный расход струи будет равен 2,9 л/с, напор у пожарного крана 13 м, а компактная часть струи R_к=8 м.
